Popis

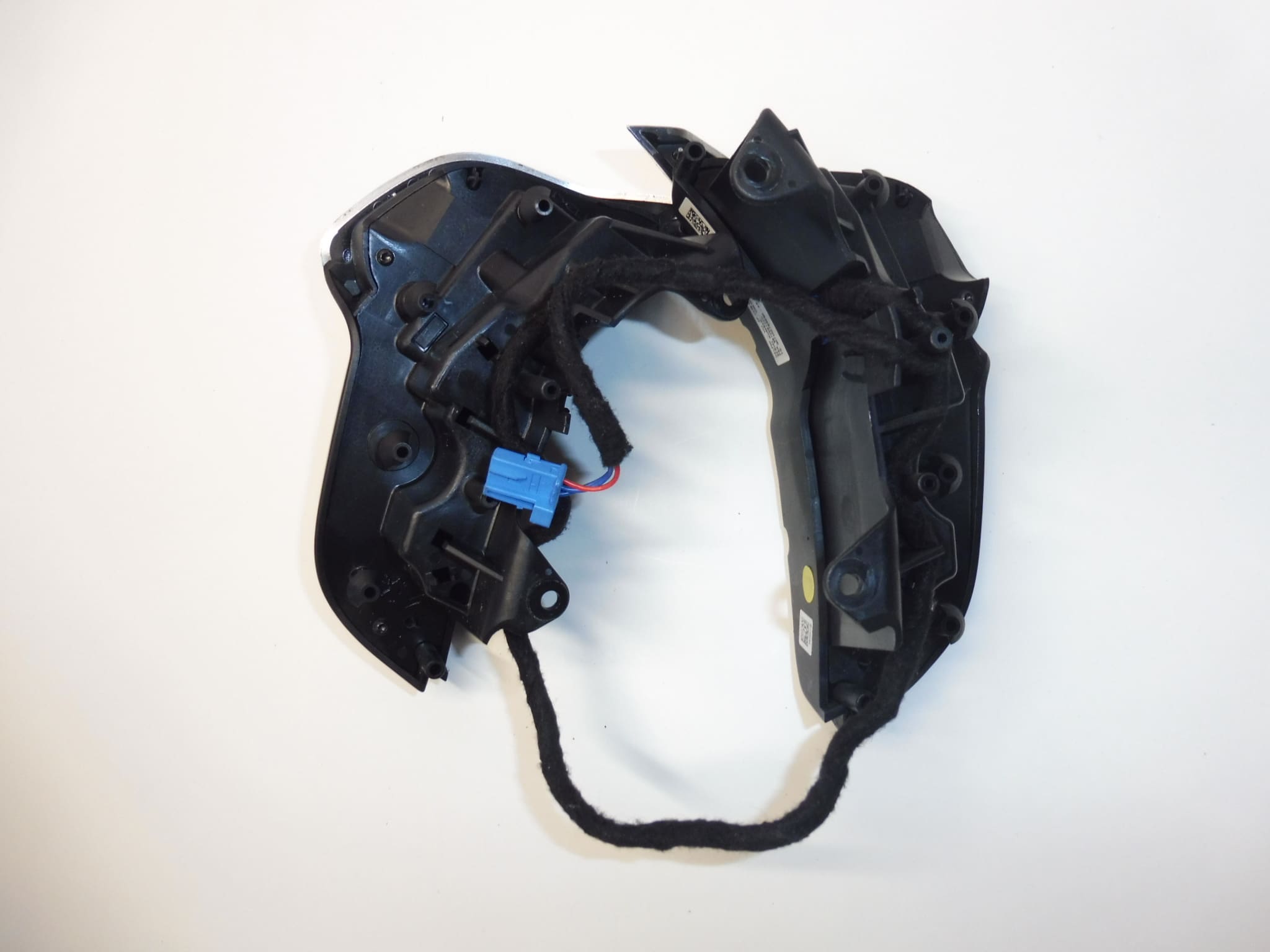

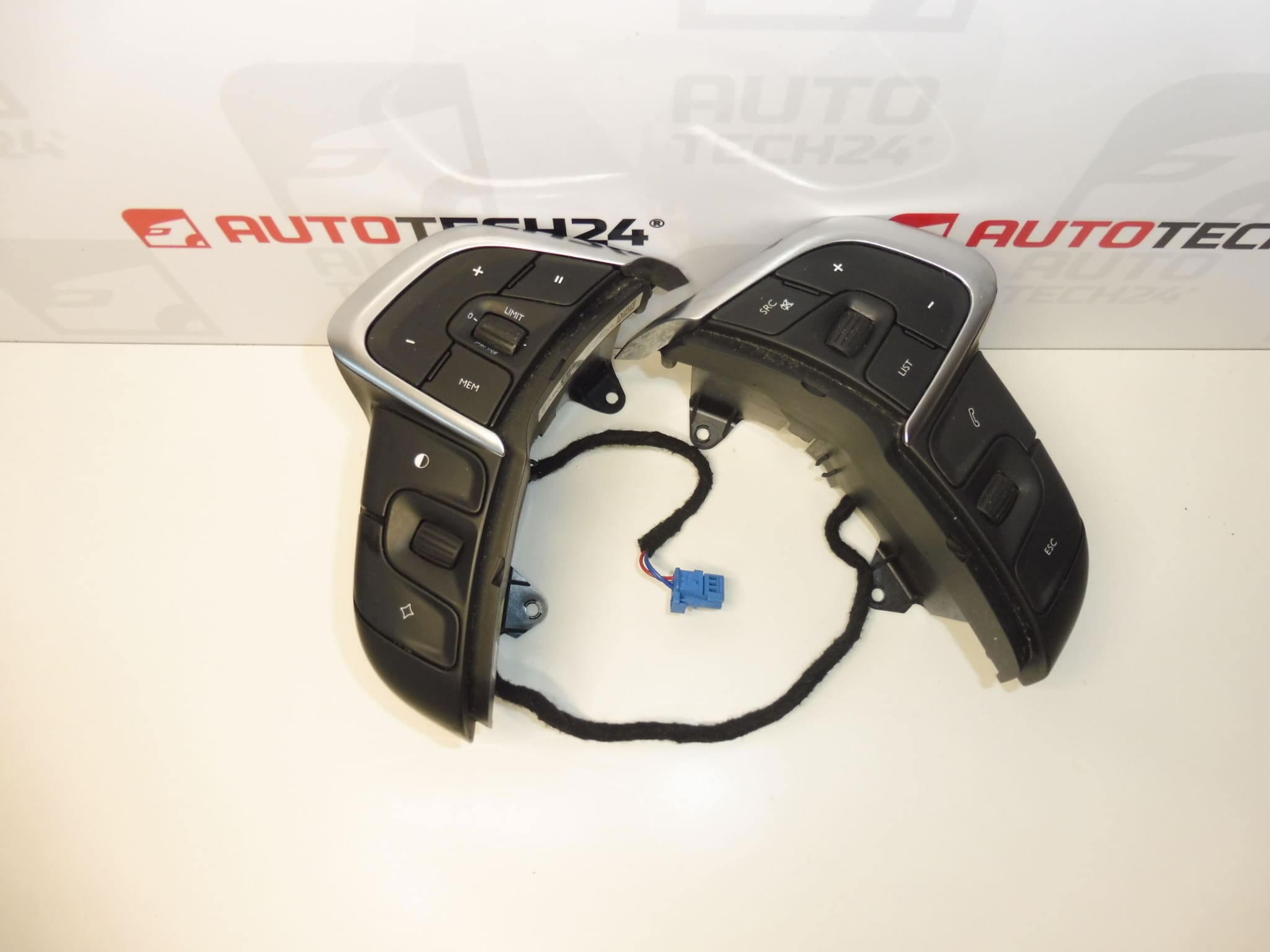

Integrovaný modul přepínačů volantu pro vozy Citroën C4 II a DS4. Barva HZD – Černá Mistral
Popis produktu
Multifunkční modul přepínačů (ovládání volantu) pro vozy Citroën C4 II a DS4. Slouží k ovládání funkcí palubního rádia, handsfree telefonu, palubního počítače a tempomatu dle vybavení vozu. Díky kompaktnímu provedení se montuje do sloupku řízení pod kryty volantu a propojuje se s originální kabeláží. Produkt je identifikován kódy 96720514ZD a 98094655ZD a je určen pro vozy vyráběné v konfiguracích odpovídajících těmto referencím.
Funkce
- Ovládání audia (hlasitost, přepínání stanic/stop/track).
- Ovládání handsfree telefonování (přijetí/ukončení hovoru, hlasové volání).
- Ovládání palubního počítače a navigačních položek menu.
- Aktivace a ovládání tempomatu/omezovače rychlosti (pokud vozidlo takovou výbavu má).
Jak vyměnit
- Odpojte záporný pól baterie a počkejte několik minut, aby se vybití kondenzátorů minimalizovalo.
- Demontujte kryt airbagu dle postupu výrobce (pozor na západky a konektory airbagu).
- Odpojte konektory airbagu a ostatní napojení na volant. Značkujte polohu volantu vůči sloupku, aby nedošlo k posunu při montáži.
- Odšroubujte volant a odložte ho na bezpečné místo. Odpojte konektory a vyjměte modul přepínačů ze sloupku řízení.
- Namontujte nový modul ve stejném provedení, připojte konektory a složte zpět volant v původní poloze.
- Připojte airbagové konektory, nasaďte kryt airbagu a znovu připojte baterii. Ověřte funkčnost tlačítek a případně vymažte chybové kódy pomocí diagnostiky.
Doporučení k montáži
- Před prací vždy odpojte baterii a dodržujte bezpečnostní postupy pro manipulaci s airbagem.
- Značte polohu volantu vůči sloupku, aby nedošlo k nesprávnému zarovnání (když se neobnoví správné nastavení, může dojít k poškození potahu nebo nesprávnému fungování systému posilovače).
- Při odpojení a zapojení konektorů dbejte na čistotu kontaktů a správné usazení, korodované konektory očistěte před zapojením.
- Po montáži proveďte kontrolu všech funkcí (rádio, telefon, tempomat, směrovky, klakson). V případě zobrazení chybových hlášení použijte diagnostický přístroj.
- Pokud si nejste jisti zásahy do airbagového systému nebo elektronikou vozu, doporučujeme montáž svěřit odbornému servisu.
Důvod, proč se díl nejčastěji pokazí
- Opotřebení mechanických tlačítek a kontaktních ploch způsobené intenzivním používáním.
- Vniknutí vlhkosti nebo nečistot do konektorů, což vede k přerušovaným kontaktům nebo zkratu.
- Mechanické poškození při neodborné demontáži volantu nebo po nehodě s rozvinutým airbagem.
- Poruchy vnitřních plošných spojů v důsledku dlouhodobého namáhání či elektrochemického poškození.
Technické informace
- Výrobce: Stellantis / Citroën / Peugeot
- Model: Citroën C4 II, DS4
- Kódy produktů: 96720514ZD, 98094655ZD
- Další čísla: Neuvedeno
Další poznámky
Při hledání tohoto dílu v e-shopu nebo v katalogu používejte také originální referenční čísla (96720514ZD, 98094655ZD) a názvy modelů, aby byla zajištěna maximální shoda. Modul je vhodný pro mechaniky i zkušené domácí kutily, kteří mají zkušenosti s prací v interiéru vozu a s manipulací s airbagy.
