Turbo 1.4 HDI, 1.6 HDI eHDI pro vozy CITROEN, PEUGEOT, FORD
Testováno, pevné a plně funkční
Popis dílu

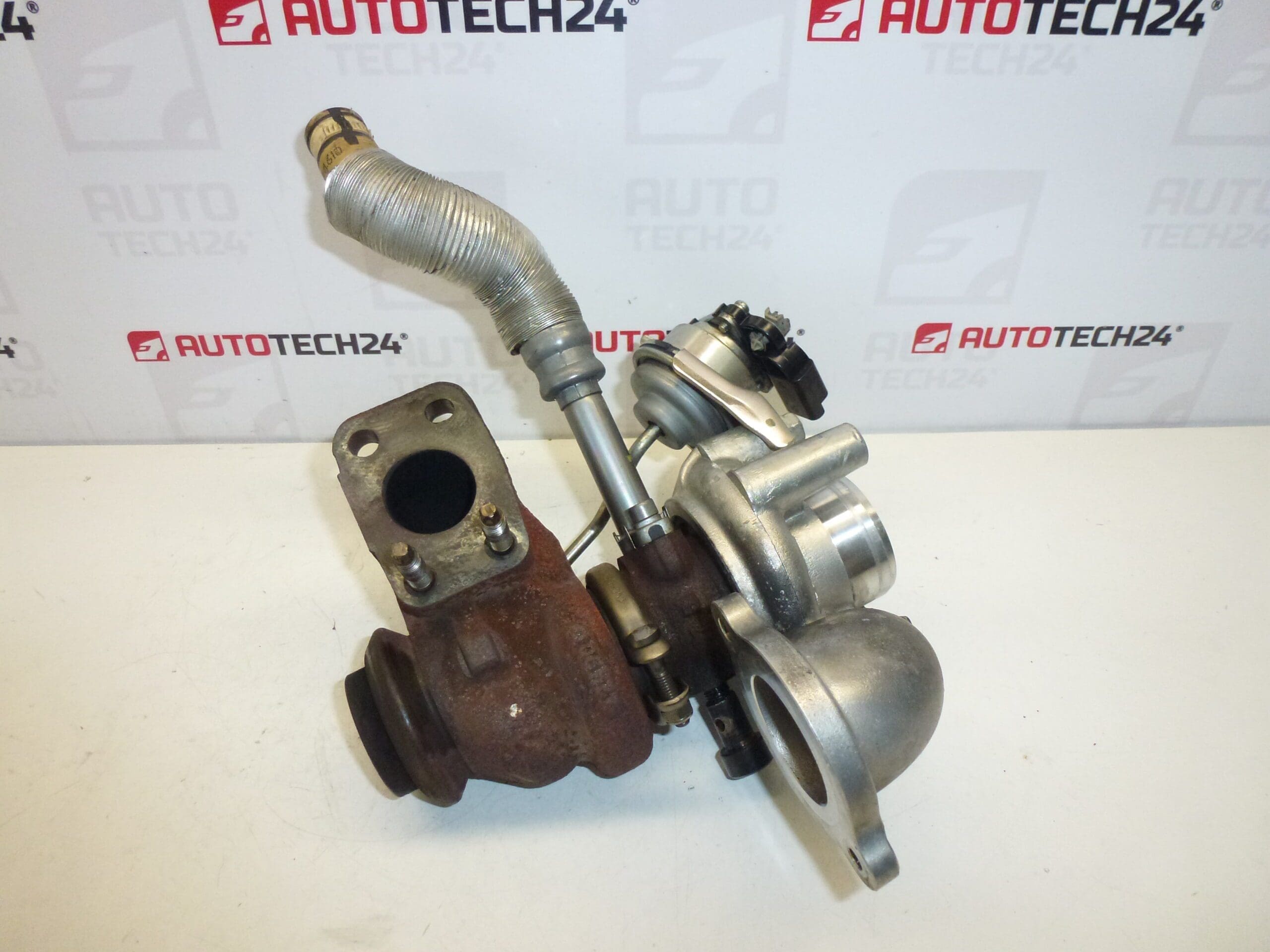

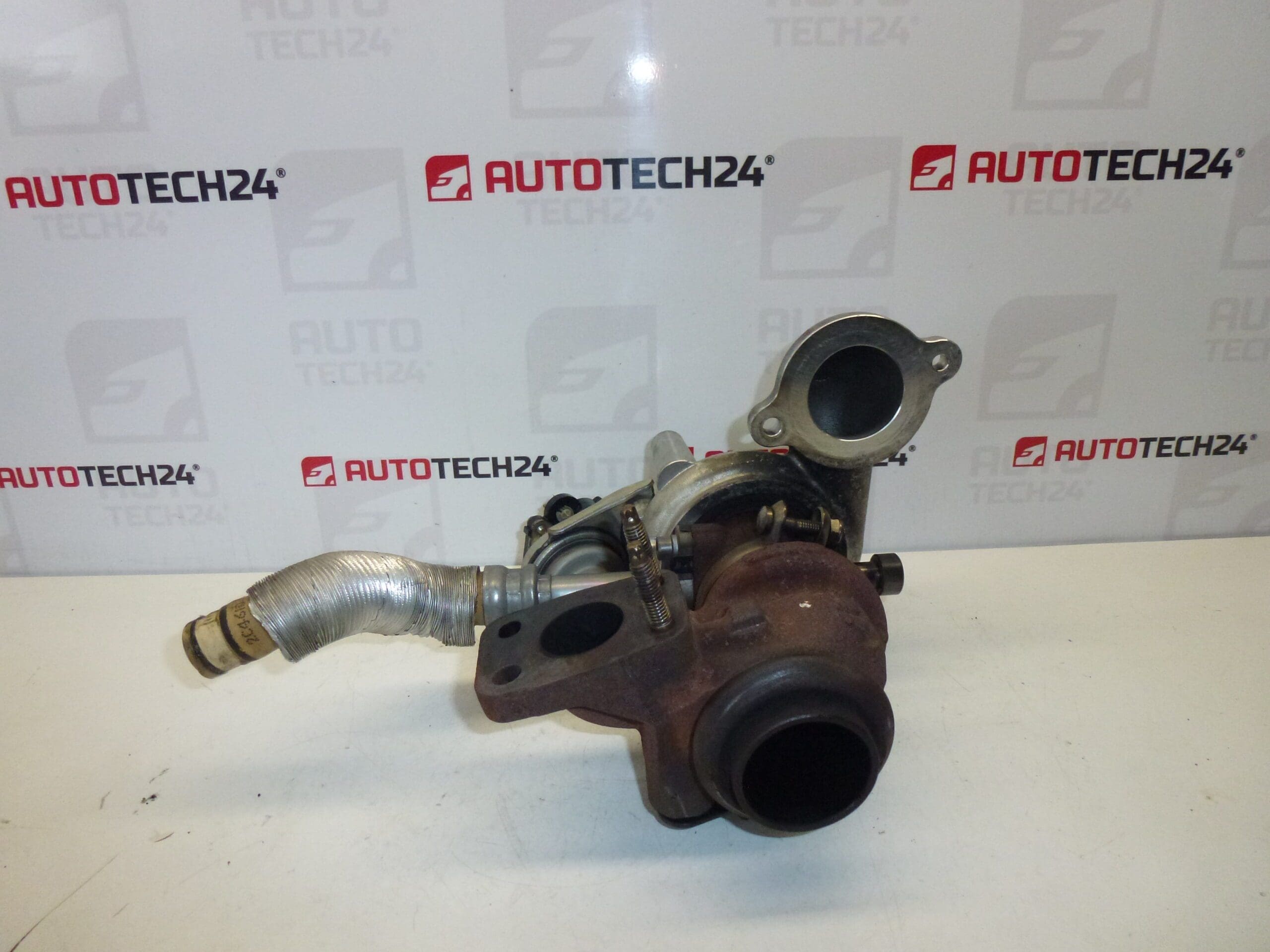

Použité turbodmychadlo TD02H2-07-TVT-21 pro motory 1.4 HDI a 1.6 HDI/eHDI je určeno k náhradě poškozeného turba u odpovídajícího provedení vozu. V podkladech je uvedeno jako testované a plně funkční. Turbo využívá energii výfukových plynů ke stlačování nasávaného vzduchu a pomáhá motoru dosahovat požadovaného výkonu.
Při výběru porovnejte zejména číslo 9673283680, označení turbodmychadla a provedení přípojek s původním dílem. Samotný název modelu nebo objem motoru nestačí k určení správné varianty. Použitý funkční díl představuje možnost opravy bez nutnosti pořizovat nové turbodmychadlo.
Technické informace
- Výrobce: neuvedeno.
- Model: Citroën Berlingo B9, Citroën C3 Picasso, Citroen C4 II, Peugeot 308, Peugeot Partner Tepee.
- Značky vozidel uvedené v podkladech: CITROEN, PEUGEOT, FORD; konkrétní modely FORD neuvedeny.
- Motorizace uvedené v podkladech: 1.4 HDI, 1.6 HDI/eHDI.
- Typ dílu: turbodmychadlo.
- Označení turba: TD02H2-07-TVT-21.
- Hlavní produktové číslo: 9673283680.
- Další čísla: 0375Q9, 0375R0, 49373-02003.
- Stav: použitý díl; podle dodaného popisu testovaný a plně funkční.
Uvedené modely vycházejí z podkladů produktu. Použitelnost pro konkrétní provedení je nutné posoudit podle označení původního turba a technické dokumentace vozidla.
Kódy produktů
- Kódy produktů: 9673283680, 0375Q9, 0375R0, 49373-02003.
- Typové označení: TD02H2-07-TVT-21.
Čísla slouží k dohledání a porovnání dílu. Před montáží zkontrolujte také shodu přírub, olejových přípojek a případných ovládacích prvků.
Doporučení k montáži
Následující postup je obecný, typicky platný pro výměnu turbodmychadla. Přesné kroky, přístup k dílu a servisní požadavky závisejí na konkrétním modelu a provedení motoru. Řiďte se dokumentací výrobce vozidla; montáž vyžaduje důslednou čistotu a kontrolu mazací soustavy.
1) Před montáží
- Porovnejte označení, příruby, přípojky a případné ovládání s demontovaným turbem.
- Prohlédněte skříně, závity a přístupná oběžná kola. Díl nesmí obsahovat cizí předměty ani vykazovat viditelné poškození. Posouzení vůlí patří odborníkovi podle servisních údajů.
- Zjistěte příčinu závady původního turba. Bez jejího odstranění hrozí poškození náhradního dílu.
- Při větším úniku oleje nebo rozpadu původního turba motor nespouštějte, dokud není zkontrolováno a vyčištěno dotčené potrubí a související součásti.
2) Potřebné nářadí a materiál
Obecně budete potřebovat odpovídající ruční nářadí, momentový klíč, nádobu na zachycení provozních kapalin, čisté bezprašné utěrky a záslepky otevřených vedení. Těsnicí materiál, provozní náplně a případné jednorázové spojovací prvky připravte podle servisního postupu konkrétního vozu.
3) Postup montáže krok za krokem
- Nechte motor vychladnout, zajistěte vozidlo proti pohybu a proveďte bezpečnostní opatření předepsaná výrobcem.
- Zdokumentujte vedení potrubí a případných konektorů či ovládacích hadic, aby při zpětné montáži nedošlo k záměně.
- Demontujte součásti potřebné pro přístup k turbu podle servisní dokumentace.
- Očistěte okolí spojů a opatrně odpojte příslušná vedení. Otevřené otvory chraňte před nečistotami.
- Uvolněte uchycení a vyjměte původní turbo bez namáhání navazujícího potrubí.
- Zkontrolujte přívod a odtok oleje, stav mazací soustavy a odvětrání motoru. Zjištěné závady odstraňte před instalací náhradního turba.
- Prověřte sací a tlakové potrubí, případně mezichladič, pokud je osazen. Odstraňte nahromaděný olej a nečistoty; poškozené součásti nepoužívejte.
- Připravte čisté dosedací plochy a předepsaná těsnění. Zajistěte počáteční promazání turba způsobem uvedeným v servisním postupu.
- Namontujte turbo bez pnutí v přírubách a potrubí. Spoje utáhněte v pořadí a na hodnoty předepsané výrobcem.
- Připojte všechna vedení a případné ovládání. Odstraňte ochranné záslepky a vraťte demontované součásti. Nenastavujte dorazy ani táhla bez předepsaného postupu.
- Dokončete předepsaný servis oleje a filtrace a vytvořte mazání před prvním spuštěním podle dokumentace motoru. Teprve poté motor nastartujte a kontrolujte chod bez okamžitého zatížení.
4) Kontroly po montáži a ověření funkce
Zkontrolujte těsnost olejových, vzduchových a výfukových spojů. Sledujte neobvyklé zvuky, kouřivost a případná upozornění vozidla. Pokud je vše v pořádku, proveďte krátkou zkušební jízdu s postupným zatěžováním zahřátého motoru. Následně znovu prověřte těsnost a hladinu oleje podle pokynů výrobce. Při výrazném kouři, nezvyklém hluku nebo úniku oleje motor vypněte a příčinu odstraňte.
5) Nejčastější chyby při montáži a prevence
- Výměna bez odstranění původní příčiny: nejprve prověřte mazání, čistotu potrubí a související systémy.
- První spuštění bez zajištěného mazání: dodržte předepsaný postup počátečního promazání.
- Nečistoty nebo přebytek těsnicí hmoty ve spojích: pracujte čistě a používejte pouze předepsané těsnění.
- Násilné přitažení nesrovnaného potrubí: nejprve spoje správně usaďte, teprve potom dotahujte.
- Neodborné seřizování ovládání: do nastavení nezasahujte bez servisních údajů a odpovídajícího vybavení.
Důvody, proč dochází k poničení dílu
Obecně patří mezi časté příčiny poškození turbodmychadla:
- Nedostatečné mazání kvůli omezenému přívodu oleje nebo závadě mazací soustavy.
- Znečištěný olej a zanedbaná údržba, které urychlují opotřebení ložisek.
- Cizí předměty v sání nebo výfukové cestě, které mohou poškodit oběžná kola.
- Omezený odtok oleje či závada odvětrání motoru, které mohou přispět k únikům oleje.
- Nadměrné tepelné zatížení, například při nevhodném zacházení s motorem po vysoké zátěži.
- Netěsnosti a závady regulace přeplňování, které mohou vést k provozu turba mimo určené podmínky.
Odstranění příčiny původní poruchy je zásadní pro spolehlivý provoz namontovaného dílu.
