Popis
Ventilátor klimatizéru pro vozy koncernu Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Popis dílu
Použitý ventilátor topení a klimatizace Citroën Peugeot zajišťuje proudění vzduchu přes systém vytápění a klimatizace do kabiny. Správná funkce ventilátoru je důležitá pro komfort posádky i účinné odmlžování skel. Jako náhradní díl může být řešením při nefunkčním, hlučném nebo nepravidelně běžícím původním ventilátoru, pokud diagnostika potvrdí závadu přímo na něm.

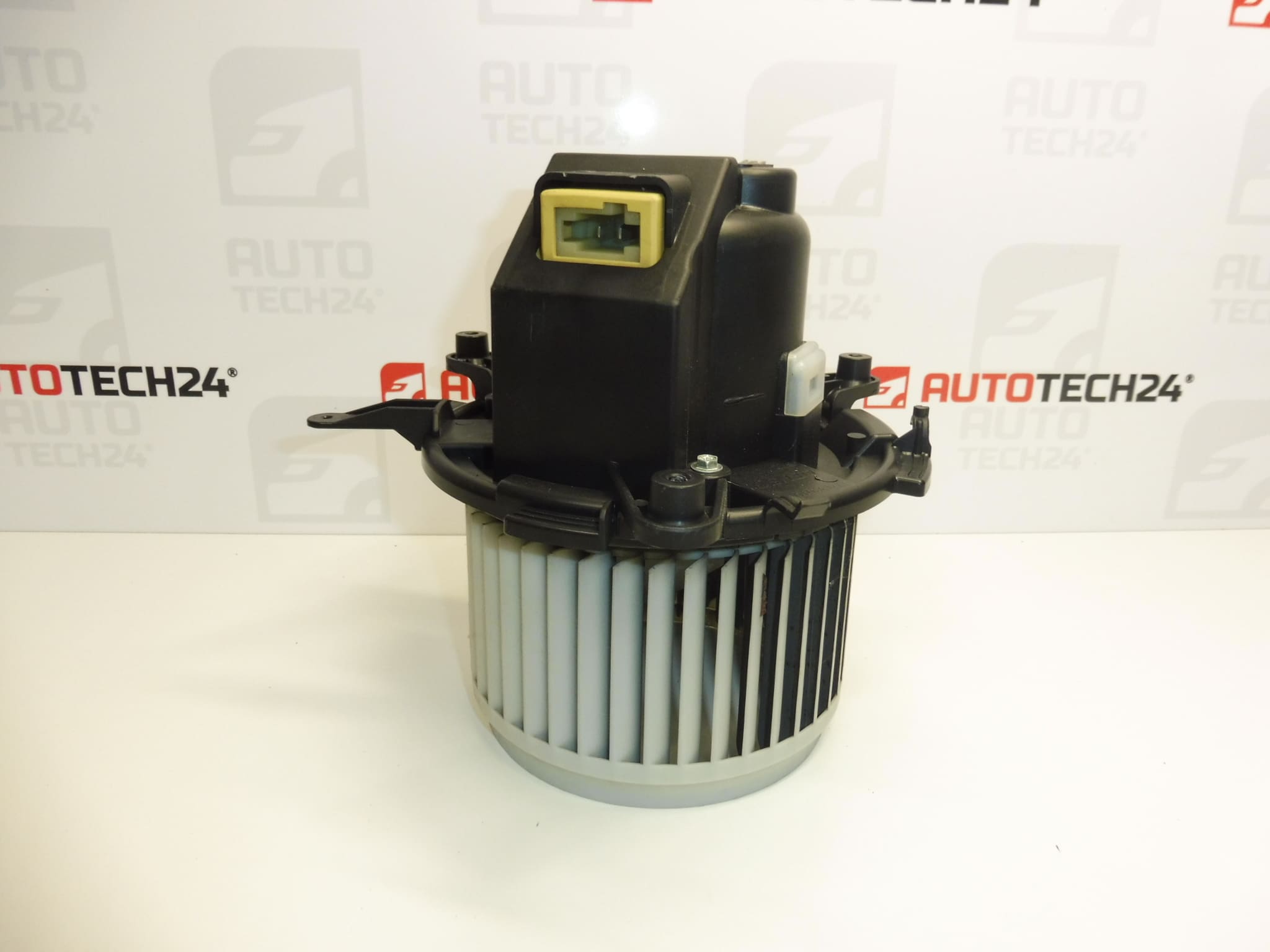

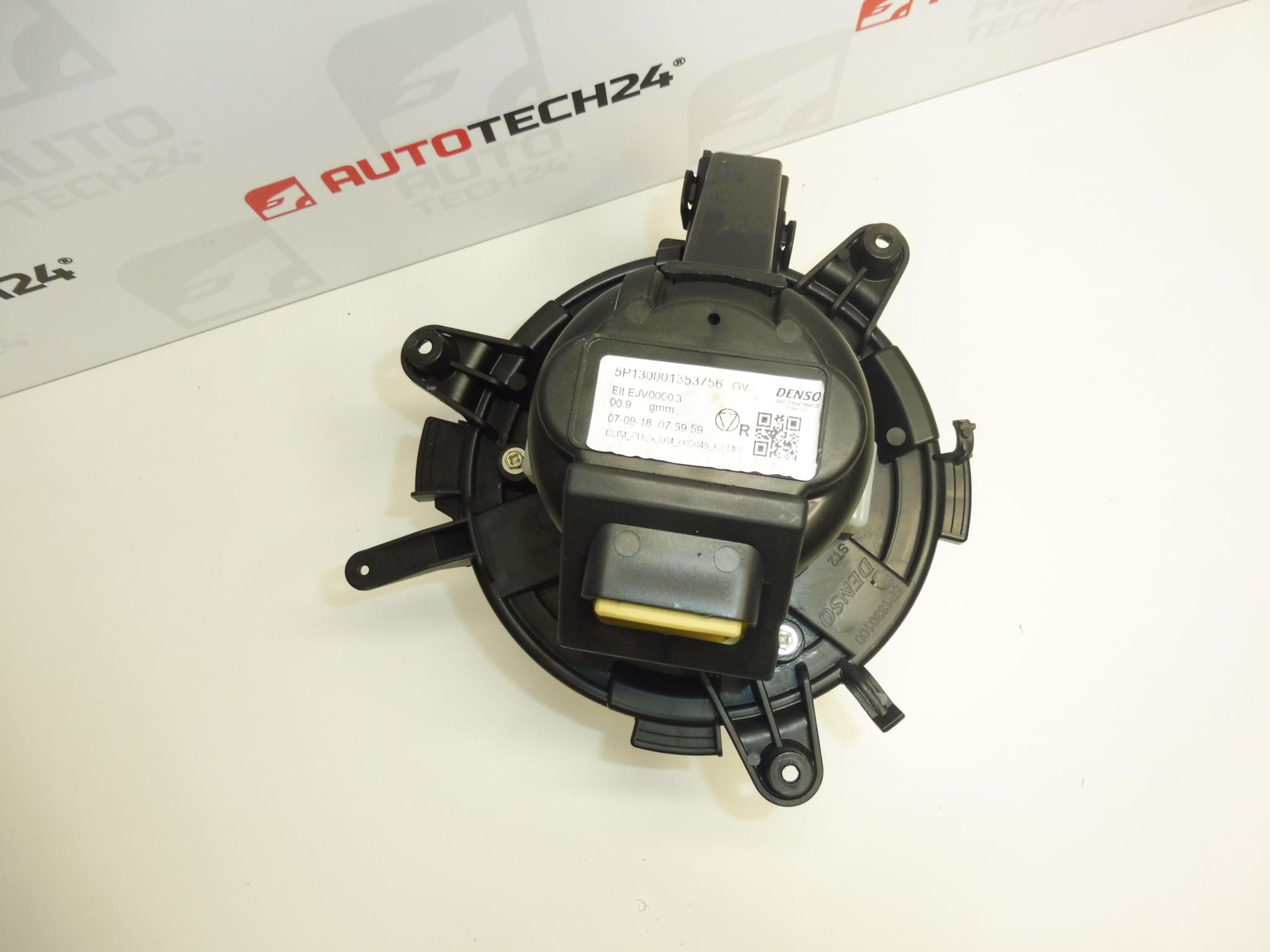

Díl je veden pod čísly 9821292180 a 9849717380. V podkladech je přiřazen k modelům Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III a PEUGEOT RIFTER. Při výběru porovnejte označení původního dílu, provedení konektoru, tvar tělesa a uchycení; samotný název modelu nestačí k určení správné varianty.
Technické informace
- Výrobce: neuvedeno; v podkladech uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III, PEUGEOT RIFTER.
- Typ dílu: ventilátor topení a klimatizace.
- Stav: použitý autodíl.
- Další čísla: neuvedeno.
- Ročníky, motorizace a elektrické parametry: neuvedeno.
Kódy produktů
- Kódy produktů: 9821292180, 9849717380.
Obě čísla jsou uvedena u tohoto produktu. Před montáží porovnejte označení a konstrukční provedení s původním ventilátorem; podklady neupřesňují podmínky vzájemné záměny jednotlivých provedení.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesný přístup k ventilátoru, způsob jeho uvolnění a postup odpojení elektrické soustavy závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Nejprve ověřte příčinu závady. Nefunkční ventilace může souviset také s napájením, pojistkou, kabeláží, regulací otáček nebo ovládáním, nikoli pouze s ventilátorem.
- Porovnejte produktové číslo, konektor, počet a uspořádání kontaktů, rozměry tělesa, oběžné kolo a upevňovací body se starým kusem.
- Použitý díl prohlédněte: zkontrolujte praskliny, poškozené lopatky, znečištění, stopy vlhkosti a stav kontaktů.
- Při odpojeném napájení opatrně ověřte, zda se oběžné kolo otáčí bez zadrhávání a nedotýká se tělesa. Nepůsobte silou na lopatky.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající použitým spojům a plastové pomůcky pro šetrné uvolnění obložení.
- Svítilna, ochranné rukavice a nádoba na drobné spojovací prvky.
- Vysavač, měkký štětec a čistá utěrka pro odstranění nečistot z přístupných prostor.
- Vhodný měřicí přístroj pro kontrolu elektrického obvodu, pokud ji provádí osoba se znalostí automobilové elektroinstalace.
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu, vypněte ventilaci i zapalování a postupujte podle pokynů výrobce pro bezpečné odpojení baterie, včetně případných čekacích dob.
- Podle servisního postupu zpřístupněte ventilátor. Kryty a obložení uvolňujte vhodným nářadím bez násilí.
- Před rozpojením si zaznamenejte vedení kabeláže, polohu konektoru a orientaci původního dílu.
- Uvolněte pojistku konektoru a odpojte jej tahem za jeho těleso, nikoli za vodiče. Zkontrolujte případné opálení, korozi nebo uvolněné kontakty.
- Přidržte ventilátor a uvolněte jeho upevnění způsobem určeným výrobcem. Při vyjímání chraňte oběžné kolo i okolní součásti.
- Vyčistěte přístupné místo uložení a odstraňte listí či jiné cizí předměty. Zkontrolujte také stav kabinového filtru, pokud je jím vůz vybaven, a případné známky zatékání.
- Znovu porovnejte vyjmutý a náhradní díl. Při rozdílu v konektoru nebo uchycení montáž přerušte; neupravujte kabeláž ani těleso, abyste díl násilně přizpůsobili.
- Usaďte náhradní ventilátor ve správné orientaci. Pokud je součástí uložení těsnění, zkontrolujte jeho stav a správné dosednutí.
- Zajistěte všechny upevňovací prvky podle postupu výrobce. Vyvarujte se přetažení spojů v plastových částech.
- Připojte konektor až do zajištění a veďte kabeláž původní trasou, mimo pohyblivé části a místa možného přiskřípnutí.
- Vraťte demontované kryty a obložení, odstraňte nářadí a obnovte napájení podle pokynů výrobce vozidla.
4) Kontroly po montáži a ověření funkce
- Na stojícím vozidle vyzkoušejte dostupné stupně nebo rozsah regulace otáček. Ventilátor má reagovat na ovládání bez výpadků.
- Poslechem ověřte, zda se neozývá drhnutí, klepání nebo neobvyklé pískání, a zkontrolujte případné vibrace.
- Ověřte proudění vzduchu z výdechů a funkci odmlžování. Samotný běh ventilátoru nepotvrzuje správnou funkci celého topení či klimatizace.
- Při zápachu po přehřívání nebo nepravidelném chodu ventilátor vypněte a zjistěte příčinu. Krátkou zkušební jízdu proveďte až po úspěšné kontrole na místě a při zajištěném výhledu.
5) Nejčastější chyby při montáži a jak jim předejít
- Výměna bez ověření příčiny: nejprve zkontrolujte také napájení a regulaci, aby výměna neřešila jinou závadu.
- Ponechané nečistoty v uložení: před nasazením vyčistěte přístupný prostor, jinak může oběžné kolo hlučet nebo se zablokovat.
- Poškození lopatek při manipulaci: díl držte za těleso a nepokládejte jej vahou na oběžné kolo.
- Nedosedlé uchycení nebo těsnění: před dotažením ověřte správné usazení, které pomáhá předcházet vibracím a únikům vzduchu.
- Zapojení do poškozeného konektoru: opálené či uvolněné kontakty nejprve odborně opravte; samotná výměna ventilátoru tento problém neodstraní.
Důvody, proč dochází k poničení dílu
U ventilátorů topení a klimatizace se obecně mohou objevit následující příčiny závad; nejde o popis zjištěného stavu tohoto kusu:
- Opotřebení motoru a jeho uložení vlivem dlouhodobého provozu, které se může projevit hlukem, vůlí nebo výpadky chodu.
- Vniknutí cizích předmětů do oběžného kola, vedoucí k drhnutí, nevyváženosti nebo poškození lopatek.
- Vlhkost a zatékání, které mohou způsobit korozi kontaktů i vnitřních částí motoru.
- Zablokování oběžného kola a následné přehřívání motoru.
- Vadné elektrické spoje, zejména uvolněné nebo zoxidované kontakty, které se mohou lokálně přehřívat.
- Nešetrná manipulace nebo nesprávná montáž, při níž dojde k prasknutí tělesa, deformaci oběžného kola či poškození uchycení.
