Popis
Volant pro vozy CITROEN C1 a PEUGEOT 107 první generace facelift od roku 2013
S řazením pod volantemobém používání.
Popis dílu

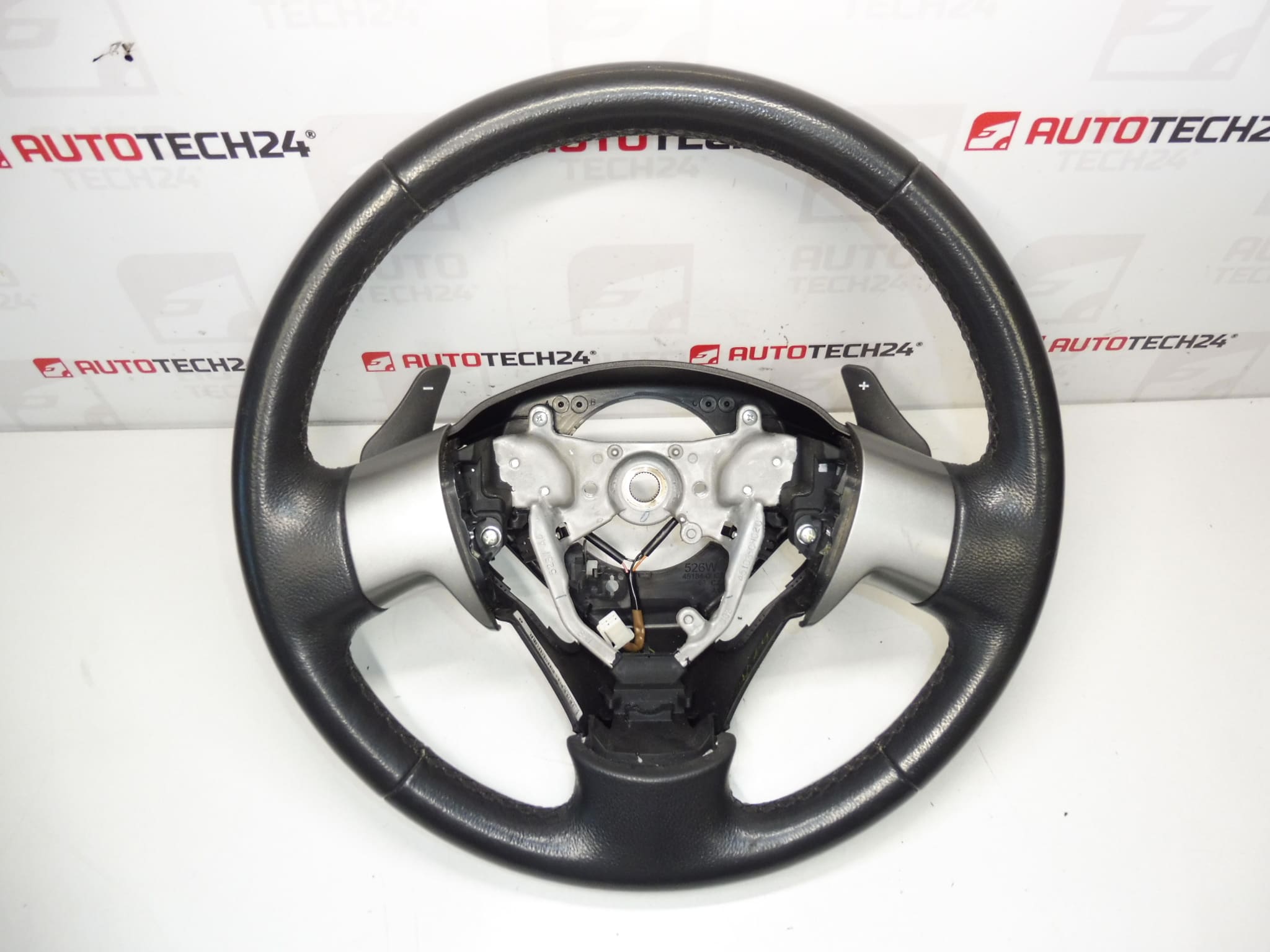

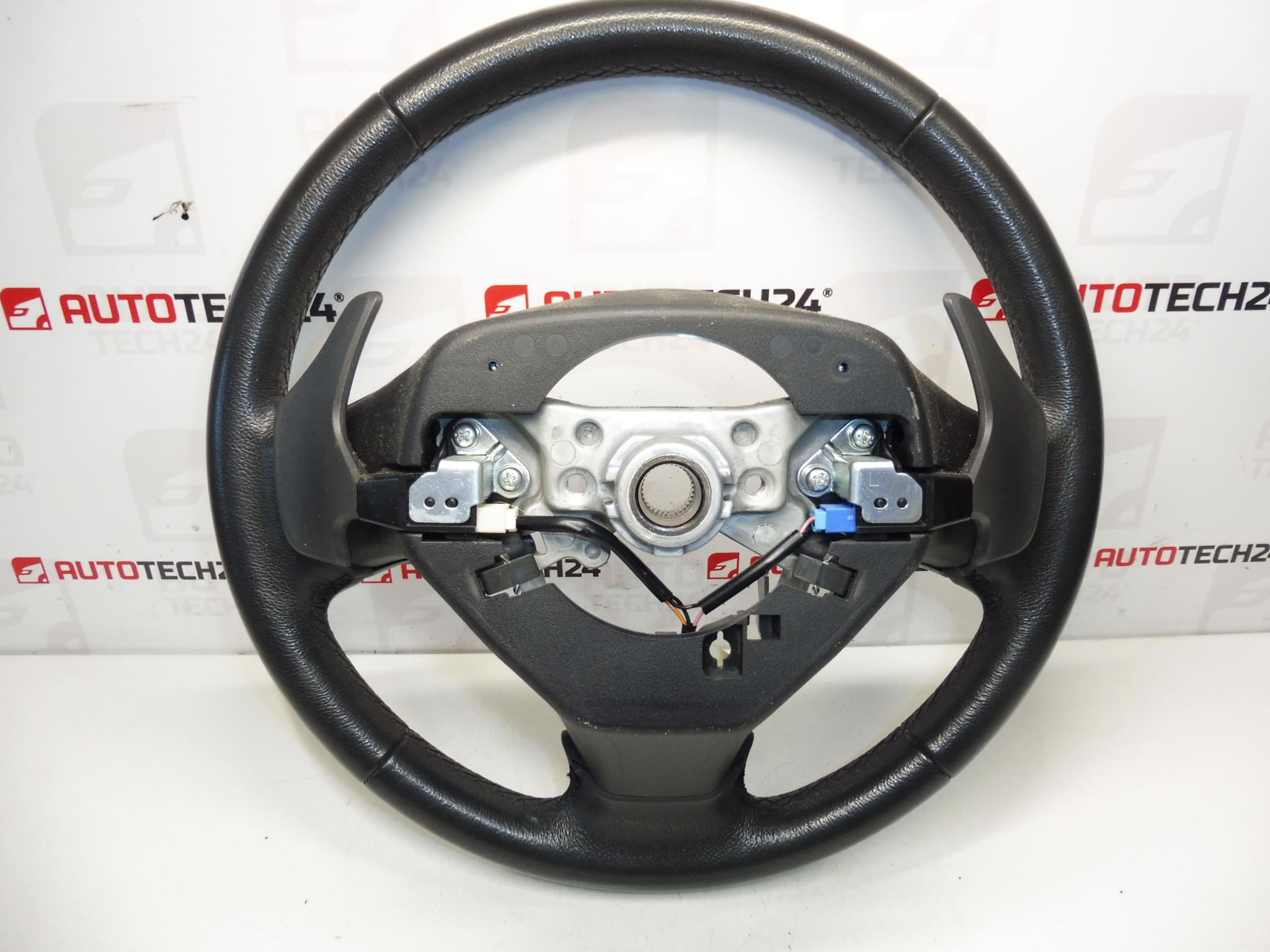

Použitý volant s řazením pod volantem pro vozy Citroën C1 a Peugeot 107 první generace, facelift od roku 2013. Je vhodnou volbou při výměně opotřebeného nebo poškozeného volantu u odpovídajícího provedení vozu. Řazení pod volantem umožňuje ovládat změnu převodových stupňů bez přesouvání ruky k řadicí páce.
Při výběru porovnejte zejména produktová čísla, provedení uchycení a elektrické připojení s původním dílem. Samotná shoda modelu vozidla nestačí k určení shodného provedení. Rozsah dodávaného příslušenství, zejména přítomnost airbagu a kabeláže, není v podkladech uveden.
Technické informace
- Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën C1, Peugeot 107.
- Provedení vozů dle podkladů: první generace, facelift od roku 2013.
- Typ dílu: volant s řazením pod volantem.
- Stav: použitý díl.
- Další čísla: 45100-0H040, 06099527ZD.
- Materiál, barva a rozměry: neuvedeno.
Kódy produktů
- Kódy produktů: 45180-0H040-B, 16080411ZD, 45100-0H040, 06099527ZD.
Při hledání náhradního volantu pracujte s celým označením včetně koncových znaků. Uvedená čísla pocházejí z podkladů k produktu; jejich výčet sám o sobě nepotvrzuje zaměnitelnost všech variant.
Doporučení k montáži
Obecně pro tento typ dílu platí: výměna volantu může zahrnovat manipulaci s airbagem a elektrickým propojením ovladačů. Přesné kroky závisí na konkrétním modelu a výbavě vozu. Zásah do airbagového systému svěřte kvalifikované osobě a dodržujte servisní postup výrobce.
1) Před montáží
- Porovnejte čísla dílů, uchycení na hřídeli, konektory, vedení kabeláže a provedení řazení se starým volantem.
- Zkontrolujte věnec, nosnou část, upevňovací místa a konektory. Díl s prasklinami, deformací nebo poškozeným uchycením nemontujte.
- Ověřte mechanický chod ovladačů řazení a jejich návrat do výchozí polohy.
- Předem zjistěte předepsaný postup práce s airbagem, odpojení baterie a požadavky na upevňovací prvky.
2) Potřebné nářadí a materiál
Obvykle je potřeba odpovídající ruční nářadí, momentový klíč, pomůcky pro šetrnou demontáž krytů a případně diagnostické zařízení. Speciální přípravky a případnou výměnu spojovacího materiálu určete podle servisní dokumentace konkrétního vozu.
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu a nastavte kola i volant do přímého směru.
- Vypněte zapalování, odpojte baterii podle postupu výrobce a dodržte předepsanou čekací dobu před prací s airbagem.
- Podle servisního návodu zpřístupněte upevnění volantu. Případný airbag nechte bezpečně demontovat kvalifikovanou osobou.
- Zaznamenejte vedení kabeláže a polohu konektorů. Konektory odpojujte za jejich tělesa po uvolnění pojistek, nikoli tahem za vodiče.
- Zaznamenejte vzájemnou polohu volantu a hřídele a zajistěte, aby se spirálový kontakt při demontáži nepřetočil.
- Uvolněte upevnění a sejměte volant předepsaným způsobem. Nepoužívejte údery do hřídele ani násilné páčení.
- Porovnejte demontovaný a náhradní díl vedle sebe. Případné přenesení příslušenství proveďte pouze tehdy, pokud to dovoluje shodné provedení a servisní postup.
- Nasaďte náhradní volant ve správné poloze a upevněte jej podle požadavků výrobce včetně předepsaného dotažení.
- Zapojte odpovídající konektory, zajistěte jejich pojistky a uložte kabeláž tak, aby nebyla napnutá ani skřípnutá. Dokončete montáž airbagu a krytů podle servisního postupu.
- Připojte baterii předepsaným způsobem a proveďte potřebné kontroly, případně diagnostiku či nastavení vyžadované výrobcem.
4) Kontroly po montáži a ověření funkce
Nejprve na stojícím vozidle ověřte pevné uchycení, správnou polohu volantu, funkci klaksonu a absenci neobvyklého drhnutí. Zkontrolujte standardní chování kontrolky airbagu. Funkci řazení ověřte podle provozních podmínek daného vozu. Krátkou zkušební jízdu proveďte až po úspěšné statické kontrole, na bezpečném místě. Při vůli, poruše airbagového systému nebo nesprávné funkci ovládání vozidlo nepoužívejte do odstranění závady.
5) Nejčastější chyby při montáži a jejich prevence
- Přetočení spirálového kontaktu: zachovejte jeho předepsanou výchozí polohu a neotáčejte s ním bez volantu.
- Nasazení volantu mimo správnou polohu: před demontáží zaznamenejte vzájemnou polohu dílů.
- Skřípnuté vodiče nebo nezajištěné konektory: před dokončením montáže zkontrolujte jejich vedení a pojistky.
- Nesprávné dotažení: použijte momentový klíč a údaje výrobce, nikoli odhad.
- Neodborné měření airbagových obvodů: na konektory airbagu nepřipojujte běžnou zkoušečku ani multimetr; postupujte výhradně podle servisní dokumentace.
Důvody, proč dochází k poničení dílu
U tohoto typu dílu bývá příčinou výměny zejména dlouhodobé opotřebení povrchu věnce, působení slunečního záření, potu nebo nevhodných čisticích prostředků. Ovladače řazení mohou poškodit opakované mechanické namáhání, nečistoty či hrubé zacházení. K poškození uchycení, kabeláže nebo konektorů může dojít také při neodborné demontáži či dopravní nehodě. Jde o obecné příčiny, nikoli o popis závad tohoto konkrétního kusu.
