Popis

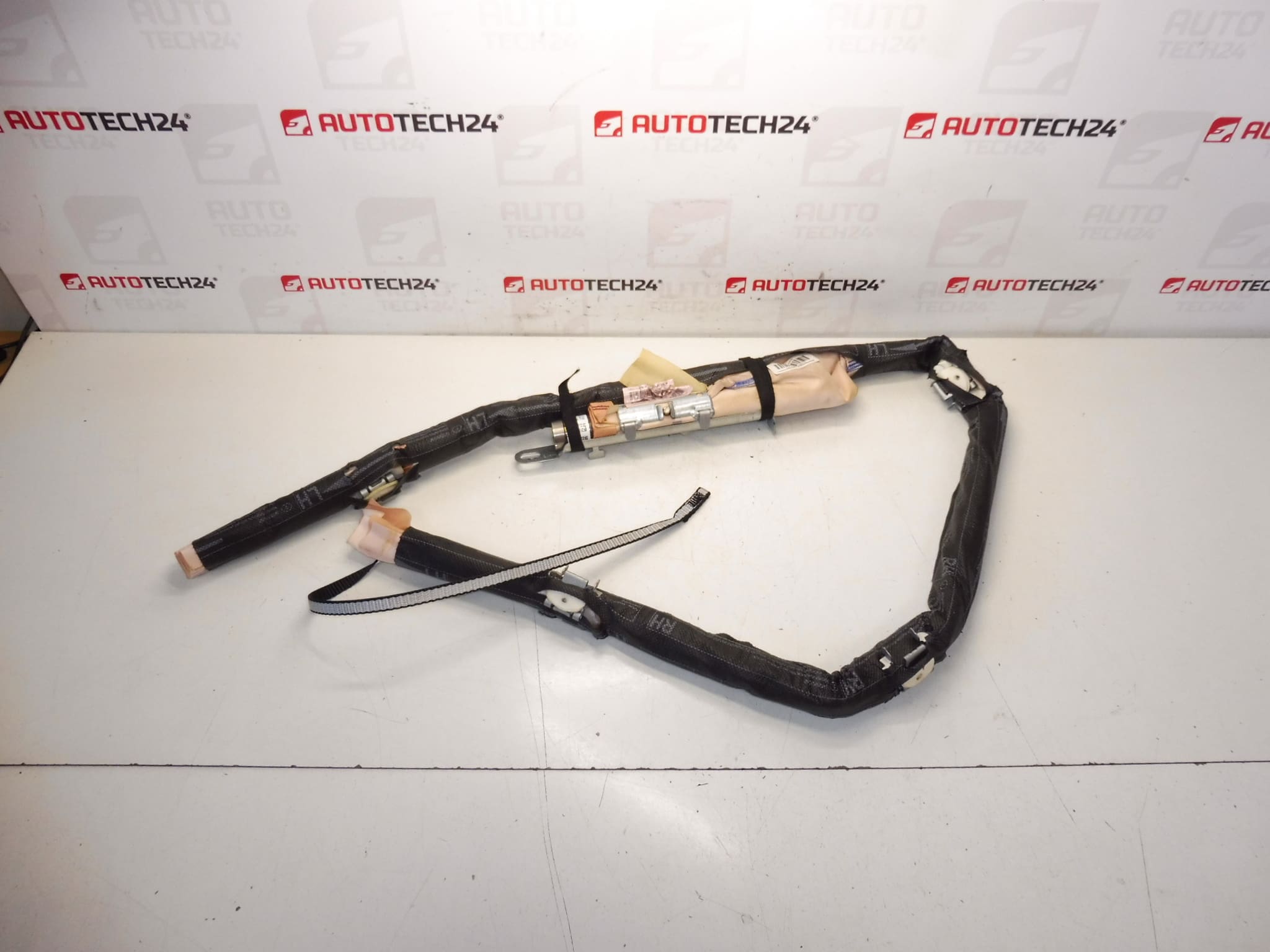

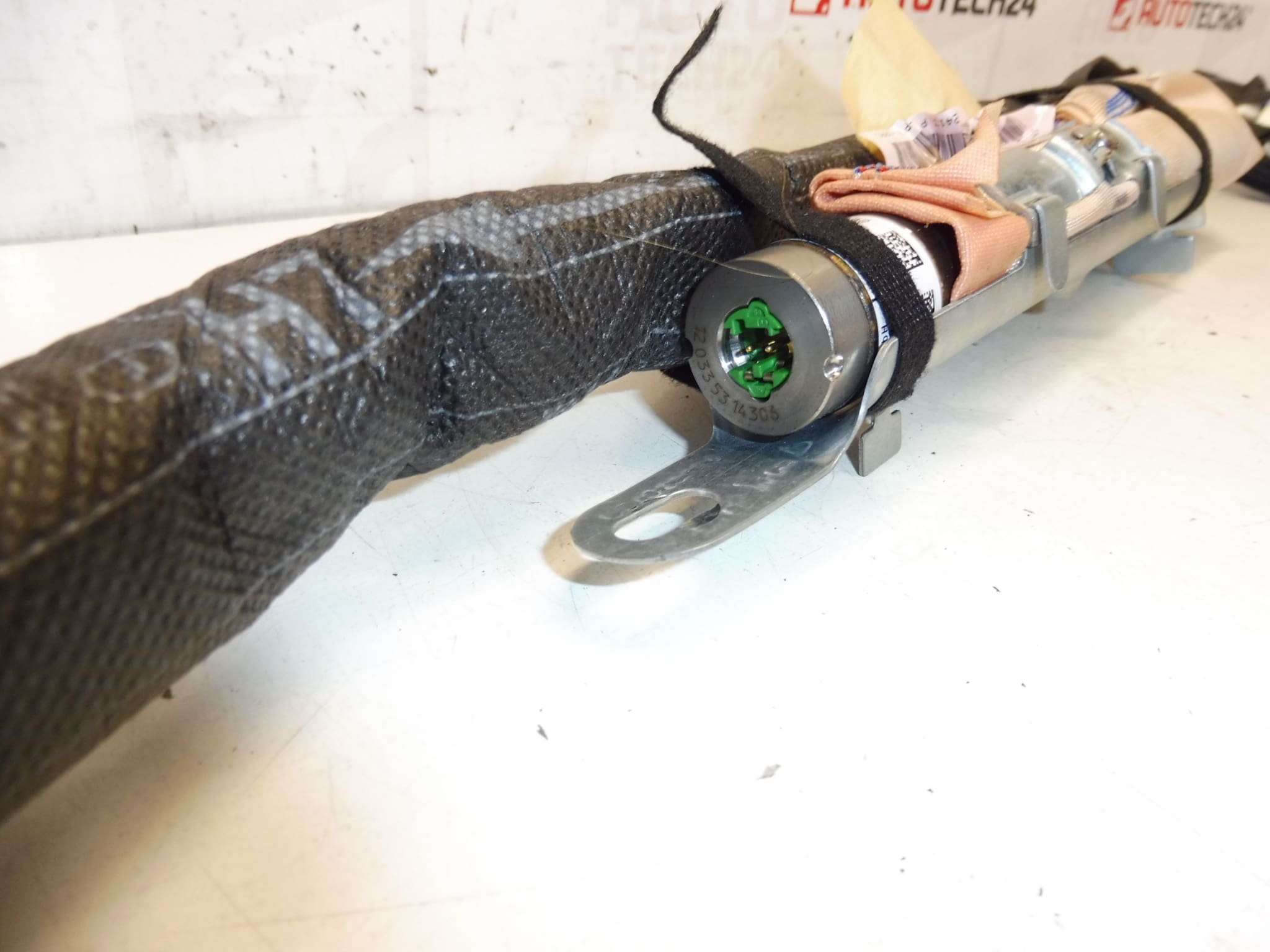

Boční stropní airbag pro vozy Citroën C3 od roku 2009. Strana spolujezdce.
Použitý pravý boční stropní airbag určený pro vozy Citroën C3 II (A51). Náhradní díl nese originální čísla 9672465480 a 8216ZR, díky čemuž snadno najdete kompatibilitu v katalogu nebo při práci v servisu. Díky originálnímu provedení sedí přesně do montážních bodů vozu a obnovuje ochranu spolujezdce při bočním nárazu. Ideální volba pro automechaniky a šikovné kutily, kteří potřebují rychlou a přesnou výměnu airbagu s ohledem na bezpečnost a funkčnost systému SRS.
Technické informace
Výrobce: Stellantis (Citroën/Peugeot)
Model: Citroën C3 II (A51), od roku 2009 (vybrané verze, pravá strana – spolujezdec)
Kódy produktů: 9672465480, 8216ZR
Další čísla: Nejsou uvedena
Funkce dílu
Boční stropní airbag slouží k ochraně hlavy a horní části těla cestujícího při bočním nárazu nebo nárazu do sloupu. Pyrotechnický modul airbagu je navržen tak, aby v milisekundách nafoukl ochranný vak a snížil riziko poranění. Po nasazení airbagu je třeba vždy zkontrolovat funkčnost systému SRS diagnostikou a případně vymazat chybové kódy.
Důvod, proč se díl nejčastěji pokazí
Airbagy obvykle přestávají fungovat po nárazu, kdy dojde k jejich odpálení. Další časté příčiny poruch jsou poškození konektorů vlivem koroze nebo vlhkosti, mechanické poškození při nešetrné opravě interiéru, nebo poškození kabeláže v důsledku havárie. Airbagy také mohou vykazovat chybové stavy, pokud dojde k poškození snímačů nárazu nebo k poruše spouštěcího okruhu.
Doporučení k montáži
Montáž airbagu provádějte opatrně a podle následujících zásad:
- Vždy odpojte záporný pól baterie a počkejte minimálně 10–15 minut před začátkem prací, aby se vybil kondenzátor systému SRS.
- Pracujte v prostředí bez statické elektřiny, používejte ochranné rukavice a nářadí vhodné pro práci s pyrotechnickými prvky.
- Pečlivě odpojte originální konektor airbagu (obvykle žlutá barva konektoru) a zkontrolujte stav kontaktů a kabeláže. Pokud jsou kontakty zkorodované, je nutné je obnovit podle doporučení výrobce.
- Namontujte nový airbag do původních montážních bodů, dbejte na správné usazení a dotažení upevňovacích šroubů dle předpisu výrobce vozu.
- Po montáži proveďte diagnostiku systému SRS a ujistěte se, že nejsou aktivní chyby. Pokud se zobrazí chybové kódy, vyřešte je před uvedením vozu do provozu.
- V případě pochybností nebo při složitějším zásahu doporučujeme svěřit montáž odbornému servisu se zkušenostmi se systémy bezpečnosti vozidla.
Jak probíhá výměna (stručný postup)
- Odpojit baterii a počkat 10–15 minut.
- Demontovat interiérové obložení stropu a kryty držící airbag na místě.
- Odšroubovat upevňovací šrouby airbagu, odpojit konektor(y) a vyjmout airbag.
- Zkontrolovat kabeláž a konektory, případně opravit či vyčistit kontakty.
- Osadit nový (použitý) airbag, připojit konektor, zajistit šrouby podle doporučeného utahovacího momentu.
- Připojit baterii, provést diagnostiku SRS a ověřit, že kontrolka airbagu zhasne.
Poznámky pro automechaniky a kutily
Produkt je urč en pro profesionální servisy i zkušené domácí opraváře. Při práci s airbagy dodržujte bezpečnostní předpisy výrobce vozidla. Po výměně doporučujeme provést kompletní kontrolu systému pasivní bezpečnosti a diagnostiku chybných kódů pomocí vhodného diagnostického přístroje.
Kompatibilita a identifikace
Nejjednodušší identifikace probíhá podle originálních kódů 9672465480 a 8216ZR a podle typu vozu Citroën C3 II (A51). Před montáží zkontrolujte, že tvar a konektory odpovídají vyjmutému dílu. Díly se mohou lišit podle výbavy vozu (možné odlišnosti v provedení držáků nebo konektorů u vybraných verzí).
Bezpečnostní upozornění
Airbag je pyrotechnická součást a při neodborné manipulaci může dojít k nebezpečným situacím. Nikdy neprovádějte úpravy na vyhořelém nebo mechanicky poškozeném airbagu. Při pochybnostech svěřte opravu kvalifikovanému servisu.
