Řídicí jednotka BSI 2004 H02-01 Citroën Peugeot 9661940180

Popis

Řídící jednotka BSI 2004 H02-01 Johnson Controls pro vozy Citroën a Peugeot

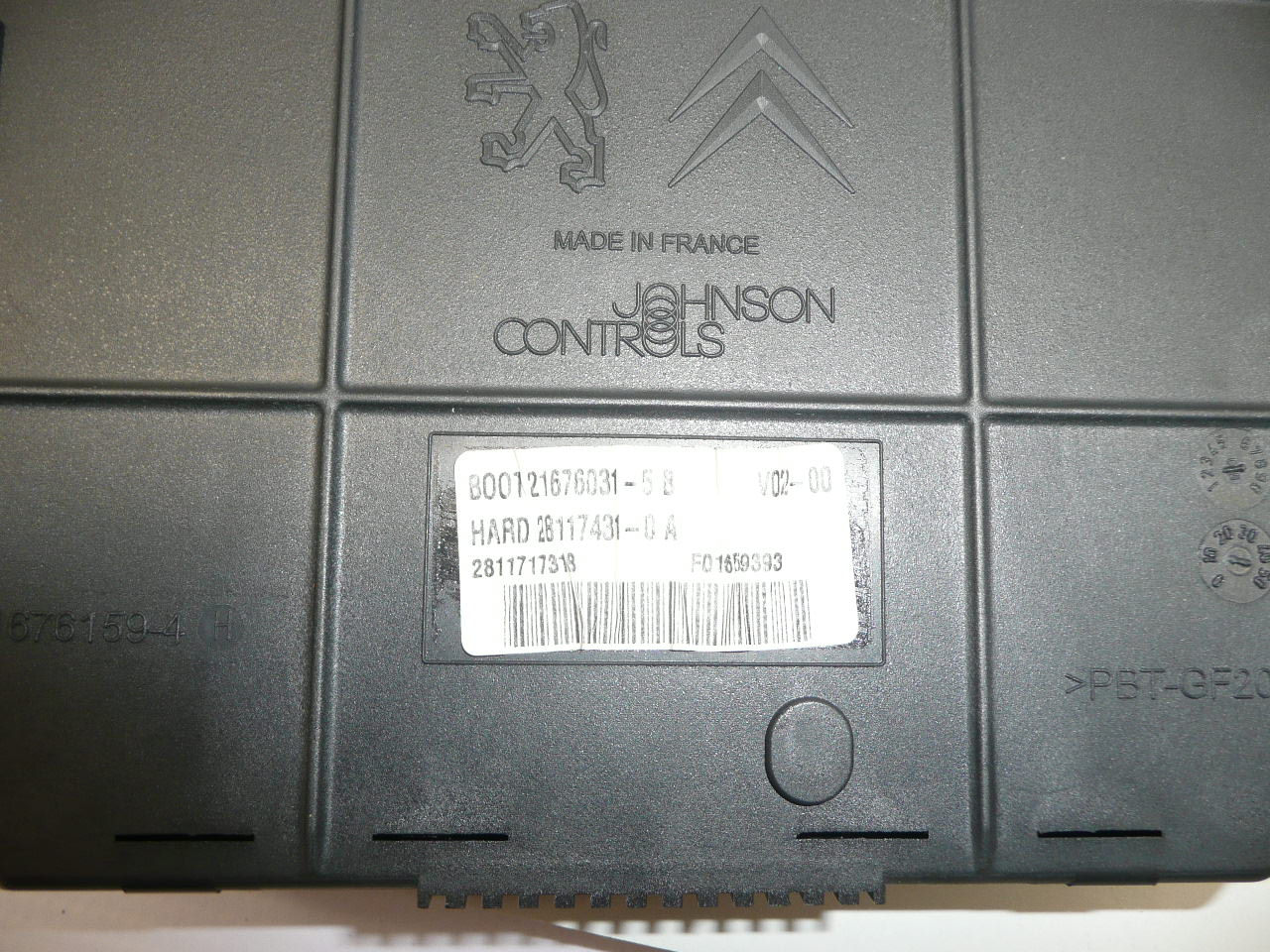

BOOT 21676031-5B
HARD 28117431-0A

Popis produktu

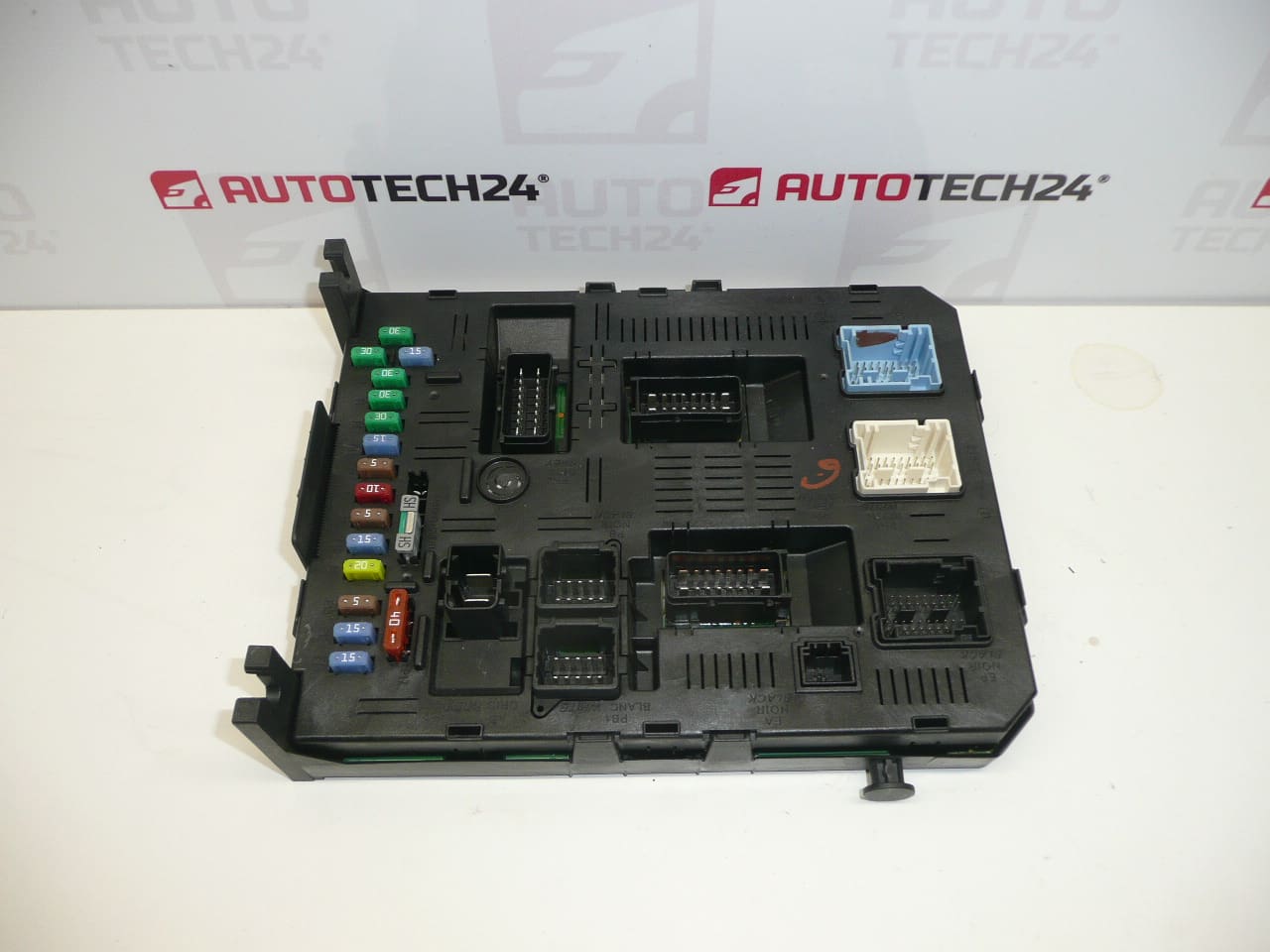

Komfortní řídící jednotka BSI 2004 H02-01 (Body Systems Interface) od Johnson Controls určená pro vybrané vozy skupiny PSA (Citroën, Peugeot). Tento modul řídí funkce komfortu a karosérie jako centrální zamykání, osvětlení, stěrače, napájení příslušenství a komunikaci s dalšími řídícími jednotkami vozidla. Díky originálním identifikátorům a kódům produktů (např. 9661940180) je snadné jednotku identifikovat při vyhledávání a servisu. Produkt je vhodný pro automechaniky i pro zkušené kutily, kteří provádějí výměnu elektroniky na voze.

Technické informace

• Výrobce: Johnson Controls
• Model: Citroën, Peugeot (BSI 2004 H02-01)

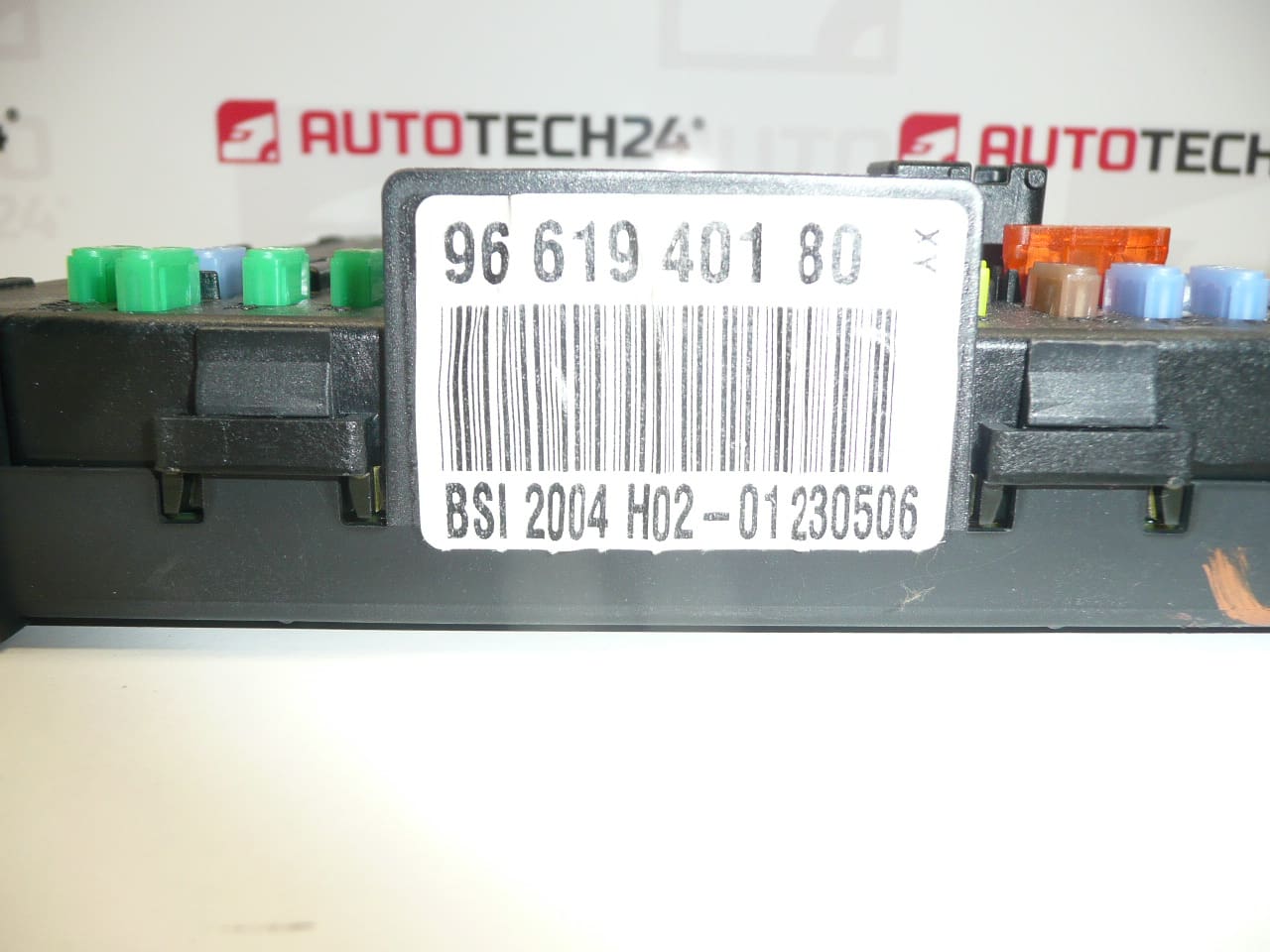

• Kódy produktů: 9661940180, 6580CW, 6580GK, 6580PV, 6580PW
• Další čísla: 1660728780, BOOT 21676031-5B, HARD 28117431-0A

Kompatibilita

Jednotka se používá ve vybraných modelech koncernu PSA. Vhodné například pro Peugeot 307 a další vozidla PSA stejné generace. Při hledání zadejte referenční čísla dílu (např. 9661940180) pro přesnou shodu.

Jak se díl vyměňuje

1. Odpojte záporný pól baterie a nechte systém bez napájení několik minut.
2. Najděte BSI modul (obvykle pod přístrojovou deskou na straně řidiče nebo u bezprostředního okolí sloupku řízení; umístění se liší podle modelu).
3. Demontujte příslušné kryty palubní desky a odpojte konektory od jednotky. Označte konektory pro snadné zapojení zpět.
4. Uvolněte šrouby nebo západky držící jednotku a vyjměte ji. Namontujte novou jednotku obráceným postupem.
5. Po mechanické montáži je nutné jednotku zprovoznit podle kapitoly Montáž a kódování – důležité (kódování/initializace nebo klonování dat), aby systém fungoval bez chyb.

Doporučení k montáži

Před montáží vždy odpojte baterii a používejte antistatické pomůcky. Zkontrolujte stav kabelových svazků, těsnění a konektorů – špatný kontakt nebo koroze jsou častou příčinou poruch. Po výměně proveďte kompletní kontrolu funkcí komfortu (centrální zamykání, světla, stěrače, varovné kontrolky) a proveďte potřebné kódování nebo inicializaci pomocí diagnostického přístroje. Doporučené nářadí: sada TORX/imbus, plochý páčidlo pro demontáž plastů, diagnostika DiagBox/PP2000 při potřebě programování.

Montáž a kódování – důležité

– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvod, proč se díl nejčastěji pokazí

• Vniknutí vlhkosti nebo voda v interiéru vedoucí ke korozi kontaktů a plošných spojů.
• Přepětí nebo porucha alternátoru způsobující poškození elektroniky.
• Korodované nebo uvolněné konektory a kabelové svazky s špatným kontaktem.
• Stárnutí součástek na desce (např. kondenzátory) a mechanické poškození při neodborné manipulaci.
• Neúplné nebo chybné kódování po výměně, které způsobí nesprávnou funkci komfortních systémů.

Proč tento díl vybrat

Originální identifikace a přehled kódů usnadňují rychlé nalezení kompatibilního dílu. Popisovaná BSI jednotka je klíčová pro spolehlivý provoz komfortních funkcí vozidla. Pokud provádíte servis nebo opravu samostatně, zajistíte tak rychlé obnovení funkcí vozu po výměně a správném zprovoznění.
