Popis

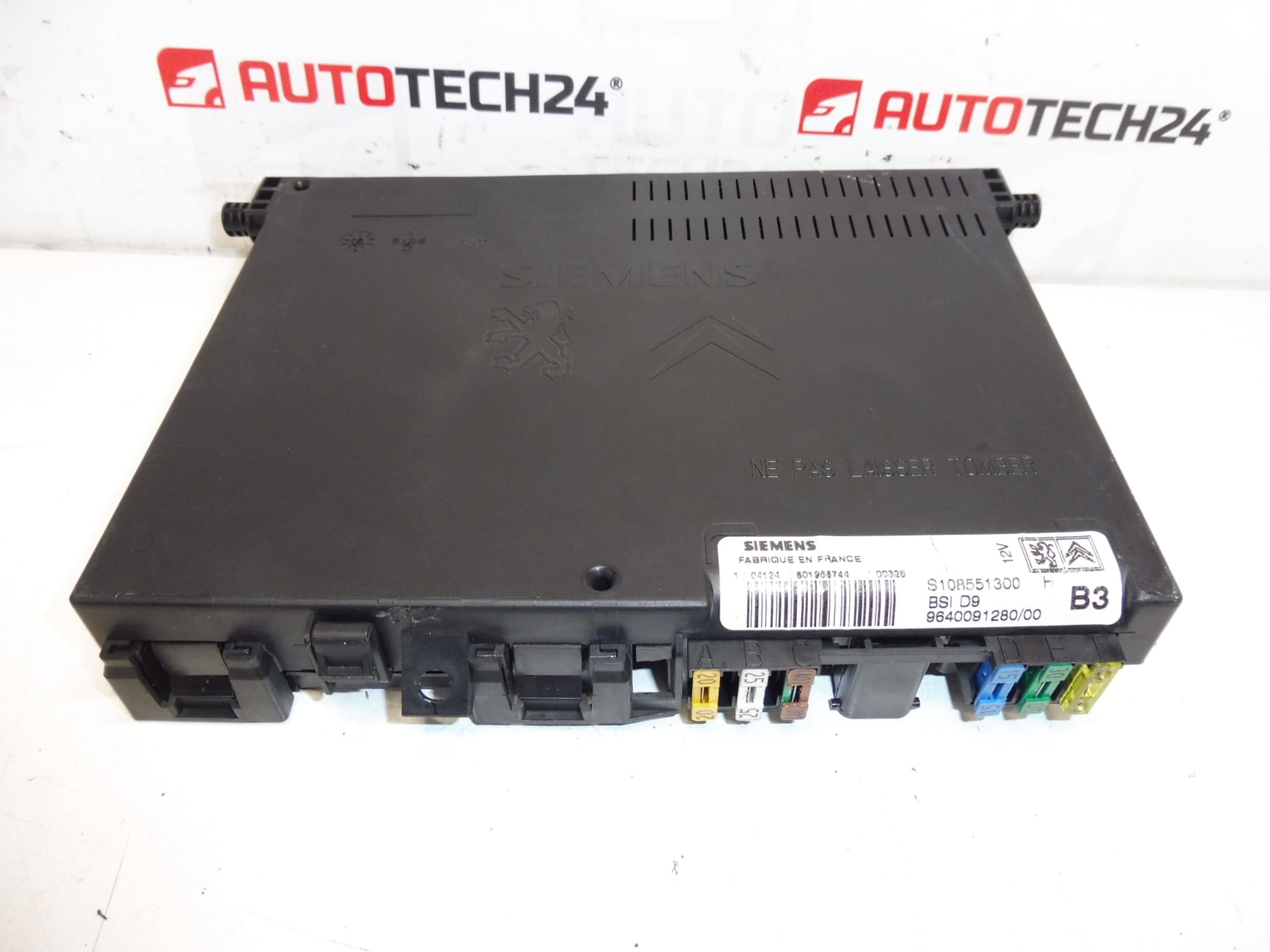

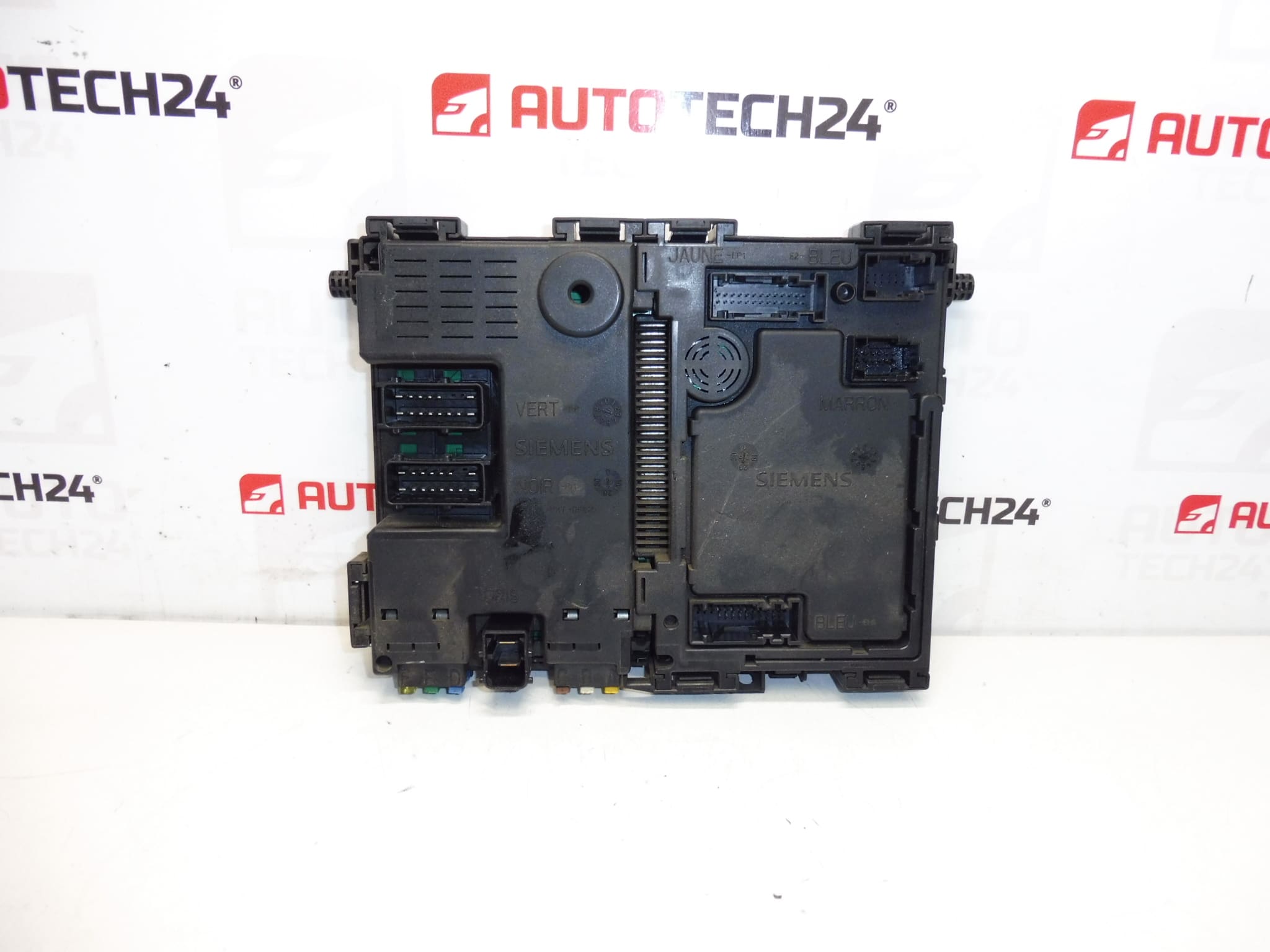

Jednotka BSI Siemens pro vozy Peugeot 406
Komfortní řídicí jednotka BSI (Body Systems Interface) od výrobce Siemens určená pro vozy Peugeot 406. Tento modul řídí rozsáhlou část komfortních a elektrických funkcí vozidla (centrální zamykání, osvětlení, stěrače, blinkry, okna, alarmy a další). Jednotka je častým hledaným dílem podle kódu 9640091280 nebo S108551300 H / 658026, proto ji snadno najdete zadáním těchto čísel do vyhledávače nebo katalogu. Produkt je určen především pro automechaniky a zkušené domácí opraváře, kteří provádějí výměny elektrických modulů na vozech Peugeot/Citroën.
Technické informace
- Výrobce: Siemens
- Model: Peugeot 406
- Kódy produktů: 9640091280, S108551300 H
- Další čísla: 658026, NFP
Funkce
BSI je centrální komfortní řídicí jednotka, která koordinuje a napájí množství elektrických obvodů ve voze. Mezi typické funkce patří:
- Řízení centrálního zamykání a komfortního otevírání/zavírání
- Správa vnitřního a vnějšího osvětlení (směrovky, potkávací/dálková světla, osvětlení kabiny)
- Ovládání stěračů a intervalů
- Monitorování senzorů a signalizace poruch
- Komunikace s ostatními řídicími jednotkami přes sběrnici vozidla
Jak se jednotka vyměňuje
Výměna BSI u Peugeotu 406 obvykle probíhá následovně:
- Odpojte záporný pól baterie před zahájením prací.
- Demontujte kryty pod přístrojovou deskou na straně řidiče (přístup k BSI bývá v oblasti sloupku řízení nebo pod palubní deskou).
- Odpojte konektory BSI a uvolněte upevňovací šrouby/příchytky.
- Vložte novou nebo náhradní jednotku, zajistěte šrouby a znovu zapojte konektory přesně podle polohy.
- Před uvedením vozu do provozu připojte baterii a proveďte požadované kódování nebo inicializaci (viz níže uvedené pokyny pro montáž a kódování).
Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.
Doporučení k montáži
- Pracujte v suchém a čistém prostředí, aby se zabránilo vniknutí nečistot do konektorů.
- Při manipulaci s jednotkou se vyhněte elektrostatickému výboji; použijte antistatický prostředek nebo uzemnění.
- Zkontrolujte stav kabeláže a konektorů (koroze, nadměrné zahřívání, poškozené piny) a opravte je před instalací nové jednotky.
- Po instalaci proveďte diagnostiku sběrnice a ověření funkcí (centrál, světla, stěrače apod.).
- Pokud je potřeba klonování nebo telecoding, zajistěte přístup k příslušnému diagnostickému nástroji a zkušenému personálu.
Důvod, proč se díl nejčastěji pokazí
- Vniknutí vlhkosti a následná koroze kontaktů či plošných spojů.
- Napěťové špičky nebo chybné připojení baterie, které mohou poškodit elektroniku.
- Stárnutí elektronických součástek a výkyvy teplot (tepelná zátěž vede k praskání pájených spojů).
- Mechanické poškození konektorů či kabelů při nepřesné montáži.
Jednotka BSI je klíčovou součástí komfortního systému vozidla. Při výběru náhradní jednotky zkontrolujte shodu kódů uvedených v technických informacích, abyste minimalizovali nutnost složitého kódování nebo klonování. Pro složité zásahy a programování využijte diagnostické vybavení určené pro vozy skupiny Stellantis.
