BSI S03-00 Siemens Řídící jednotka pro Peugeot 407 9655708480 S120104600

Popis

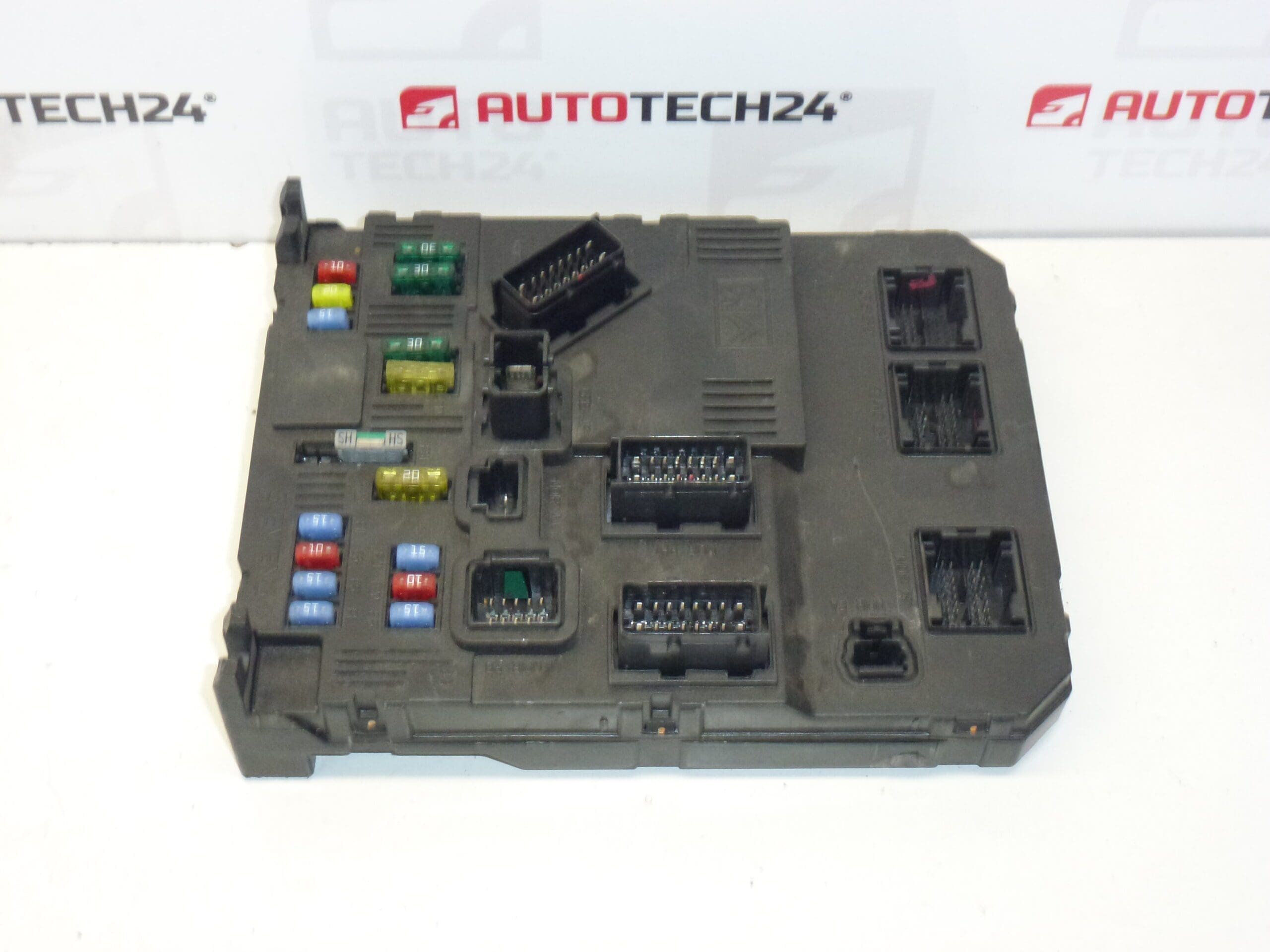

Inteligentní řídící jednotka BSI S03-00 Siemens pro vozy Peugeot 407

Originální komfortní řídící jednotka BSI S03-00 (Siemens) určená pro vozy Peugeot 407 zajišťuje centrální řízení elektronických funkcí karoserie. Tento modul koordinuje komfortní prvky jako centrál, osvětlení, stěrače, elektrická okna, imobilizér a komunikaci po sběrnici CAN. Díky kompatibilním kódům výrobce je vhodný pro profesionální autoservisy i zkušené kutily, kteří řeší závady komfortních funkcí nebo výměnu poškozené jednotky. Vyhledávejte také podle kódů 9655708480 a S120104600.

Technické informace

• Výrobce: Siemens
• Model: BSI S03-00
• Kódy produktů: 9655708480, S120104600
• Další čísla: L 6580FW, NFP

Funkce

BSI (Body Systems Interface) slouží jako centrální komfortní řídící jednotka. Řídí a monitoruje okruhy jako centrál, el. okna, osvětlení, stěrače, alarm, imobilizér a přenos dat po CAN sběrnici do dalších řídicích jednotek vozidla. Zajišťuje také napájecí rozvody a ochranu proti zkratům pro mnoho komfortních okruhů.

Kompatibilní modely

Určeno pro Peugeot 407 (karosářské verze sedan, SW, Coupé). Před montáží zkontrolujte shodu kódů na stávající jednotce.

Montáž a kódování – důležité

• Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Doporučení k montáži

• Před demontáží odpojte záporný pól baterie a počkejte alespoň 2–5 minut, aby se vybití kondenzátorů snížilo.
• Vyjměte kryty přístrojové desky podle servisního postupu, odšroubujte upevnění BSI a opatrně vytáhněte konektory. Nepoužívejte nadměrnou sílu.
• Zkontrolujte piny konektorů a těsnost kontaktů, odstraňte korozi nebo znečištění. Po montáži pevně utažte a zajistěte konektory zajišťovacími západkami.
• Po fyzické montáži proveďte klonování nebo inicializaci podle jedné z uvedených možností a otestujte všechny komfortní funkce (centrál, okna, osvětlení, imobilizér).
• Montáž a kódování svěřte odborníkovi při nejasnostech nebo pokud není k dispozici diagnostika PSA.

Důvod, proč se díl nejčastěji pokazí

Nejčastější příčiny poruch BSI jsou vlhkost a vniknutí vody, koroze kontaktů, přepětí z alternátoru nebo vadná baterie, špatné uzemnění a následné praskliny pájených spojů na desce plošných spojů. Dále mohou selhávat elektrolytické kondenzátory nebo relé v pouzdru jednotky. Častým projevem jsou problémy s centrálním zamykáním, částečná ztráta funkcí komfortu nebo komunikace s ostatními jednotkami.

Jak se díl vyměňuje

1. Odpojte baterii vozidla (negativní pól).
2. Demontujte příslušné kryty pod palubní deskou a uvolněte upevňovací šrouby BSI.
3. Odpojte všechny konektory a označte je pro snadné zapojení. Zkontrolujte piny a těsnost kontaktů.
4. Vyměňte jednotku za novou/použitou podle potřeby. Provozní jednotka musí být po montáži klonována nebo inicializována (viz sekce Montáž a kódování – důležité).
5. Po montáži připojte baterii, proveďte diagnostiku chybových kódů a kompletní funkční test všech komfortních systémů.

Kontrola před nákupem

Před výměnou zkontrolujte pojistky a relé příslušných obvodů, napětí baterie, stav zemnění a základní diagnostiku chyb pomocí OBD skeneru. Pokud kontrola ukáže chyby v komunikaci nebo zkrat v komfortních obvodech, odstraňte nejprve příčinu závady, aby nedošlo k předčasnému poškození nové jednotky.

Tipy pro automechaniky a kutily

• Uvádějte při vyhledávání kódy 9655708480 a S120104600 pro rychlé nalezení kompatibilního dílu.
• Při práci s BSI používejte antistatické opatření a nepracujte s jednotkou při připojené baterii.
• V případě nejasností využijte profesionální diagnostiku PSA pro správné přiřazení a nastavení funkcí.
