Popis

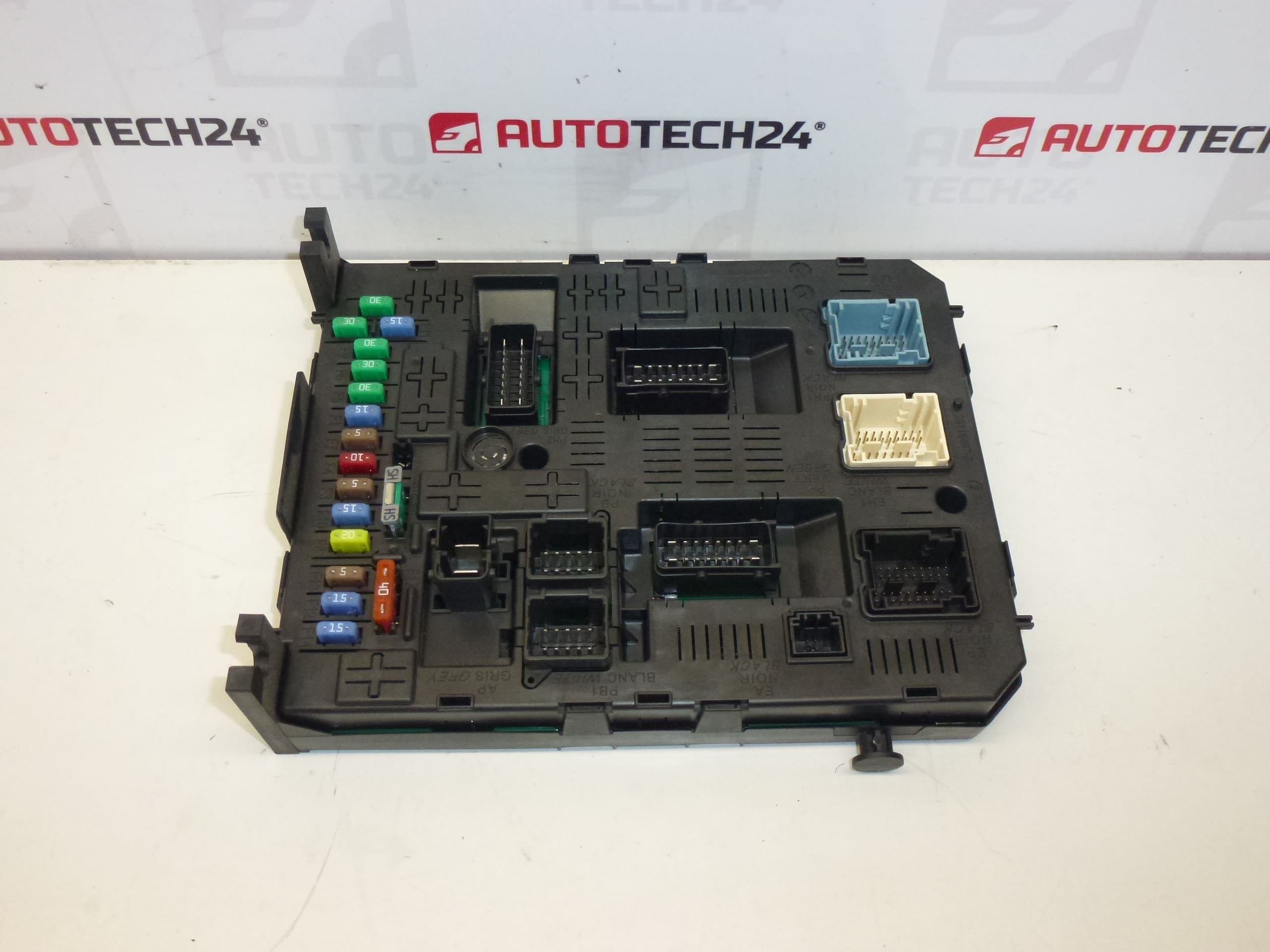

BSI BSI04EV K05-00 Johnson Controls pro vozy Citroën a Peugeot. Je z Citroën C4 2010.
Popis a funkce
Komfortní řídící jednotka BSI (Boîtier de Servitude Intelligent) BSI04EV K05-00 od Johnson Controls řídí centrální komfortní funkce vozu: centrální zamykání, osvětlení, stěrače, přídavné relé, napájení příslušenství, komunikaci s imobilizérem a sběrnici CAN. Jednotka zajišťuje logiku vnitřní elektroinstalace a slouží jako komunikační uzel mezi různými moduly karoserie.
Vhodné vozy (příklad)
Typické aplikace zahrnují: Citroën C4 (rok výroby 2010 podle původu jednotky) a řadu vozů skupiny Stellantis/PSA, například vybrané verze Peugeot 308. Při hledání dílu se často používají uvedené kódy produktu.
Technické informace
- Výrobce: Johnson Controls

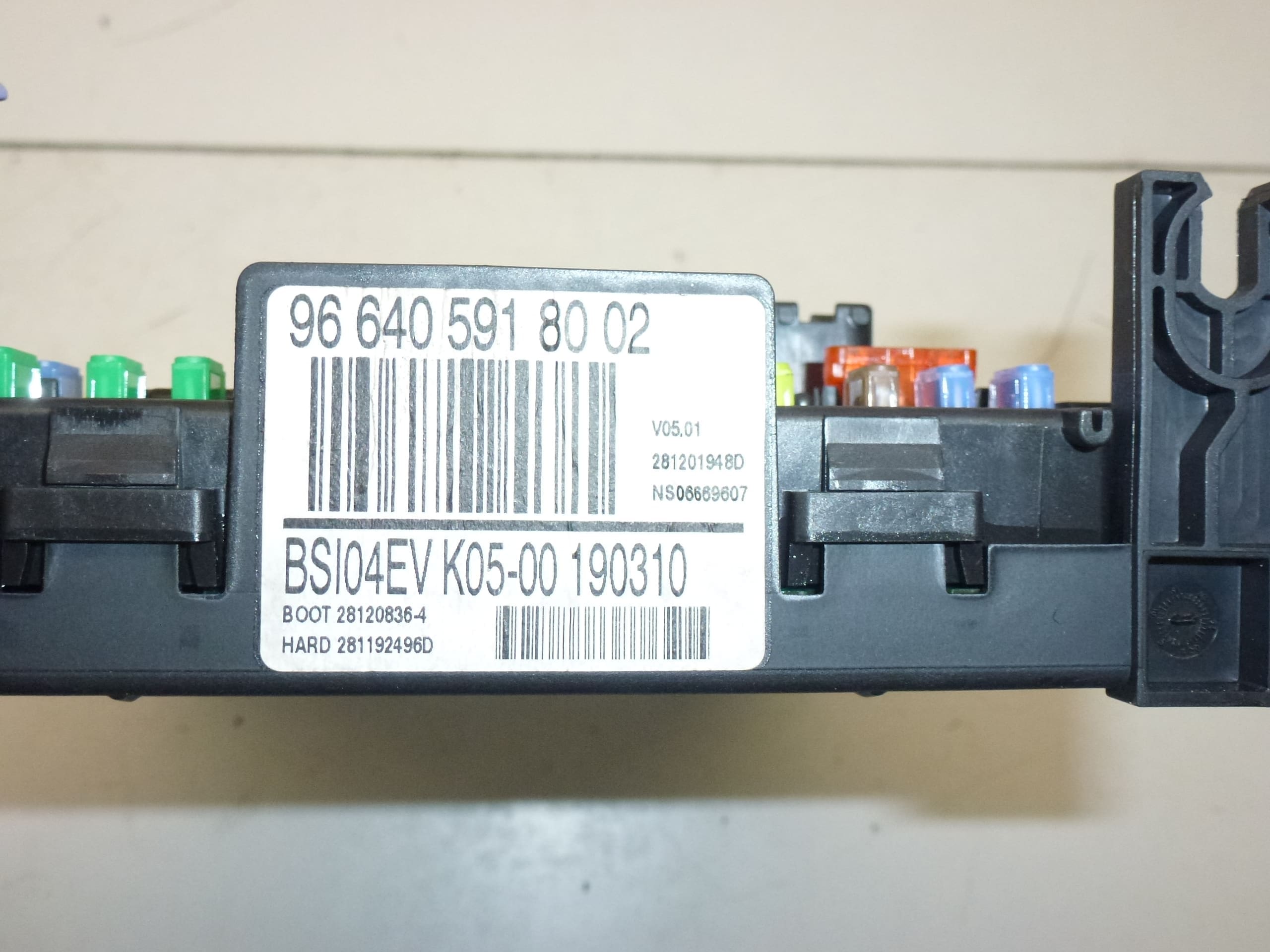

- Model: BSI04EV K05-00
- Kódy produktů: 9664059180, 02 6580ZG
- Další čísla: 1663373080, 6580ZH, NFP
Montáž a kódování – důležité
- Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
- Možnosti zprovoznění:
- Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
- Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
- Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
- Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.
Doporučení k montáži
- Před zahájením prací odpojte záporný pól baterie.
- Pečlivě označte a zdokumentujte zapojené konektory před vytažením, abyste předešli záměnám.
- Jednotku demontujte opatrně, chraňte piny konektorů před poškozením a nečistotami.
- Po montáži a případném klonování nebo virginizaci proveďte ověření funkcí (centrální zamykání, osvětlení, spouštění oken, komunikace s imobilizérem) pomocí diagnostiky.
- Pokud není provedeno klonování, je nutné provést kódování/initializaci v diagnostickém softwaru PSA.
Nejčastější příčiny poruchy
BSI jednotky nejčastěji selhávají z těchto důvodů: průnik vlhkosti a koroze konektorů, elektrické přepětí (po skoku napětí nebo vadě alternátoru), poškození při opravách nebo špatné demontáži, opotřebení pájených spojů vlivem vibrací a teplotních cyklů nebo interní závady komponent. Poruchy se často projeví ztrátou funkcí komfortu, náhodným resetováním modulů, problémy s centrálním zamykáním nebo nemožností nastartovat vozidlo kvůli komunikaci s imobilizérem.
Tipy pro diagnostiku a servis
- Nejprve zkontrolujte pojistky, pojistkové plochy a konektory pro známky koroze nebo vlhkosti.
- Prověřte napájecí vodiče a zemnění vozidla, špatné uzemnění bývá častou příčinou chybného chování modulů.
- Při výměně zvažte klonování EEPROM/Flash dat z původní jednotky pro zachování nastavení a imobilizéru.
- Pro kódování a kompletní zprovoznění použijte diagnostiku PSA; v případě nejistoty svěřte montáž odbornému servisu.
Dodržujte bezpečnostní postupy a výrobní instrukce při práci s elektronickými moduly. Správná instalace a kódování zajistí plnou funkčnost komfortních systémů vozu.
