Popis

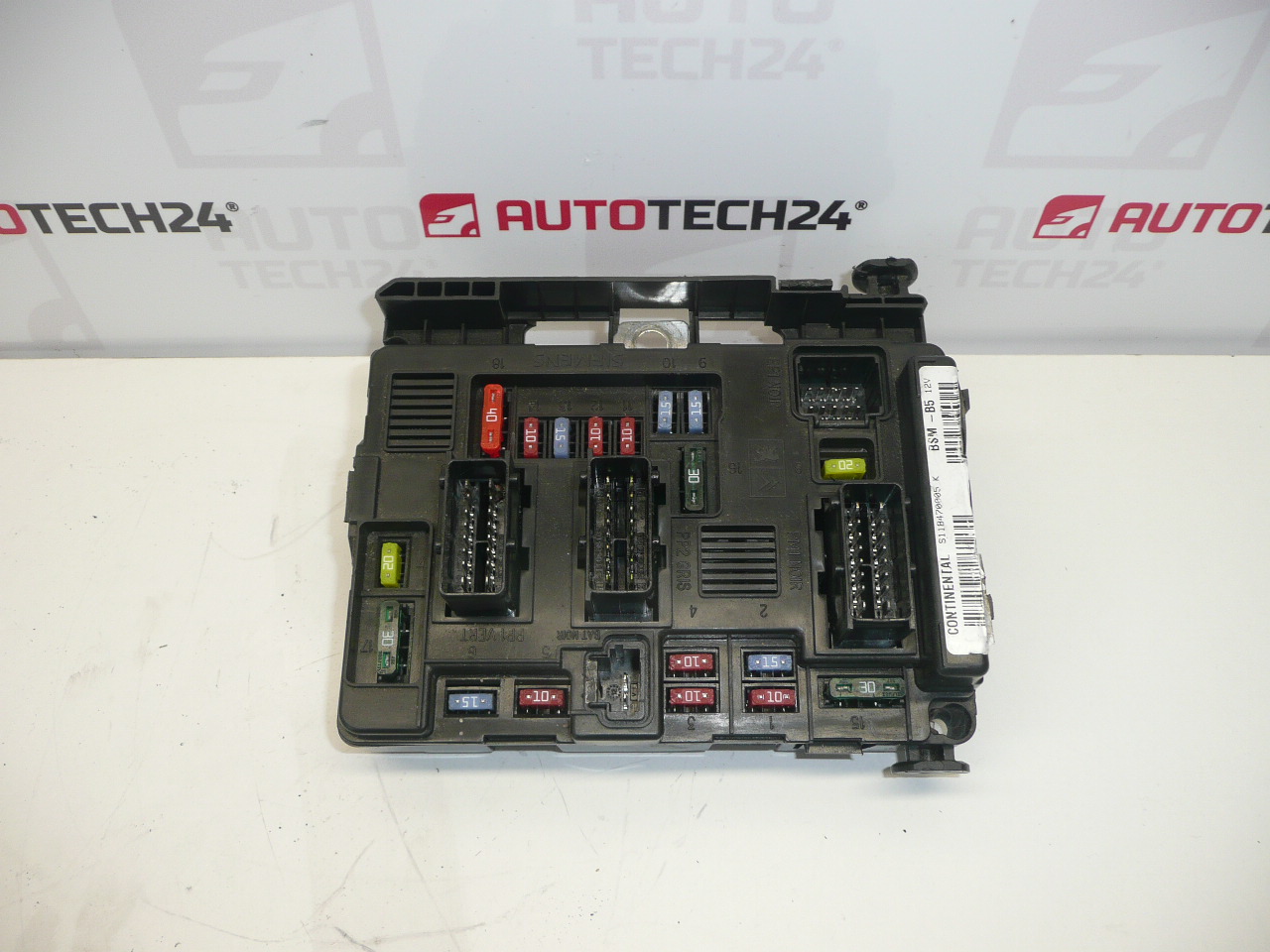

BSM B5 Siemens pro vozy Citroën a Peugeot
Popis a funkce
BSM B5 (Boîtier de Servitude Moteur) od Siemens/Continental je modulární spojovací a distribuční blok, který kombinuje pojistky, relé a elektronické prvky zodpovědné za napájení a ochranu důležitých obvodů vozidla. Modul řídí a rozděluje napětí pro startér, alternátor, osvětlení, palubní napájení a další obvody motorového prostoru a komfortních systémů. Díky integraci relé a pojistek zjednodušuje zapojení a snižuje počet samostatných kabelových rozvodů.
Kompatibilita a hledání podle čísla
Část je často vyhledávána podle originálního čísla. Mezi nejčastěji používané kódy patří 9650618280 a přidružené výrobní/crossover čísla uvedená níže. Při hledání v katalozích a e-shopech je zadání čísla výrobku obvykle nejrychlejší cesta k nalezení kompatibility.
Technické informace
- Výrobce: Siemens / Continental
- Model: Citroën Berlingo, Citroën C3, Citroën C5, Citroën Xsara, Citroën Xsara Picasso, Peugeot 206, Peugeot 307, Peugeot Partner
- Kódy produktů: 9650618280

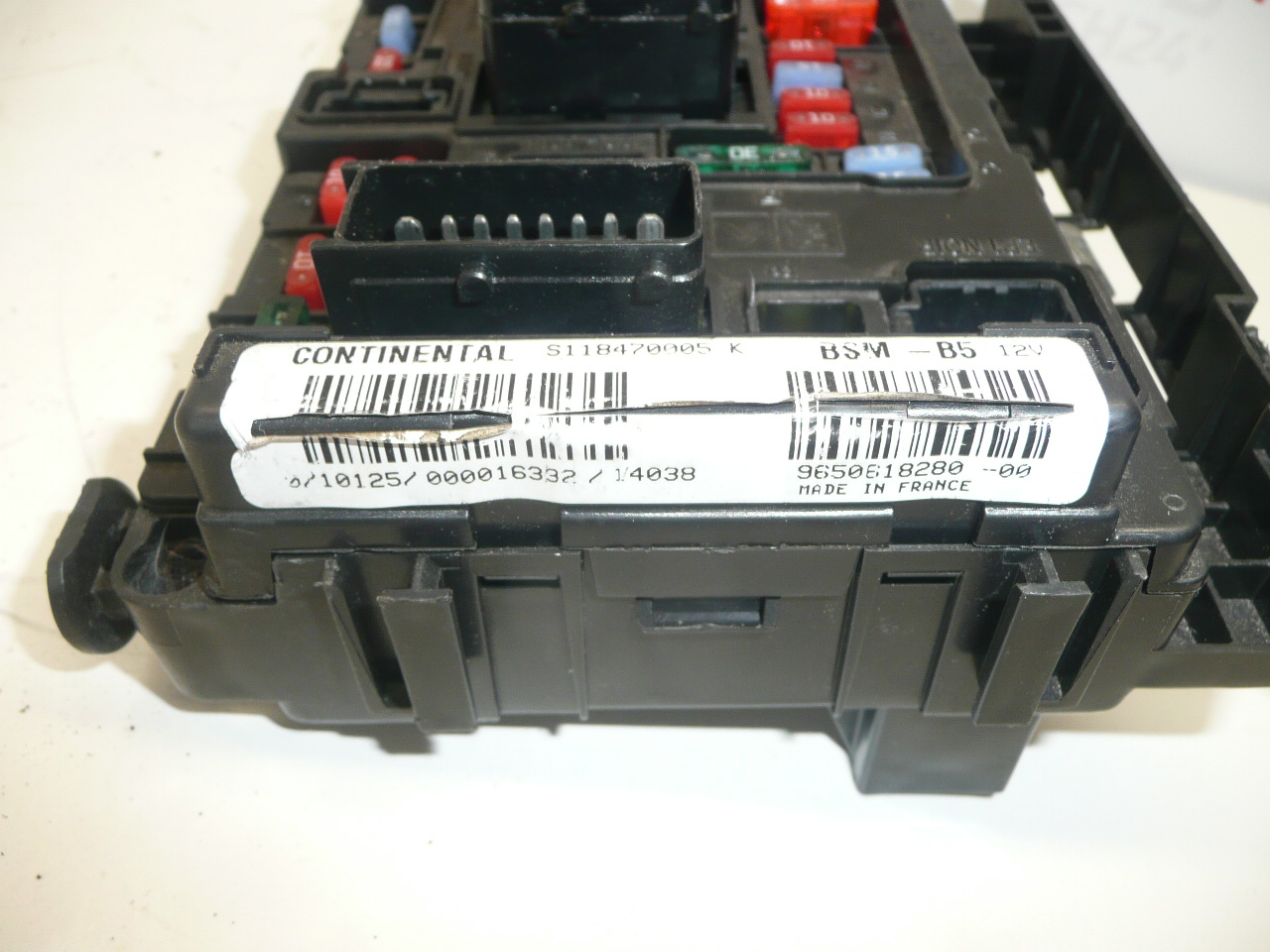

- Další čísla: 9650618280-00; T118470005; K 6500Y3; 6500Y1; 9643498680-00
Jak se díl vyměňuje
Před zahájením výměny vždy odpojte záporný pól baterie. Výměna BSM obvykle zahrnuje these kroky: odpojit baterii, lokalizovat jednotku podle servisního manuálu konkrétního modelu, uvolnit upevňovací šrouby a konzoly, opatrně odpojit všechny konektory (označit je nebo fotografovat pro snadné zpětné zapojení) a namontovat nový modul opačným postupem. Po instalaci proveďte kontrolu funkce všech ovládaných obvodů (světla, startér, palubní napájení apod.).
Doporučení k montáži
- Před demontáží a montáží vždy odpojte záporný pól baterie a zamezte zkratu.
- Při manipulaci s konektory používejte vhodné nástroje a neohýbejte piny; znečištěné nebo zkorodované kontakty očistěte kontaktním sprejem vhodným pro automobilovou elektroniku.
- Při montáži dbejte na správné upevnění a těsnění proti vlhkosti; zkontrolujte upevňovací body a kabeláž na známky přepětí či mechanického poškození.
- Po výměně proveďte funkční kontrolu všech dotčených systémů vozidla před předáním zákazníkovi.
Důvod, proč se díl nejčastěji pokazí
Nejčastější příčiny poruch BSM zahrnují vniknutí vlhkosti a následnou korozi kontaktů, přepětí nebo krátké spoje v elektrickém obvodu, mechanické poškození konektorů a kabeláže, teplotní namáhání a oxidaci. Poškození může být způsobeno i vadnými spotřebiči (např. zkrat v osvětlení), které způsobují přetížení obvodů a vedou k poškození relé nebo tištěných spojů uvnitř jednotky. Poruchy se obvykle projeví ztrátou funkcí napájení, přerušovanými selháními světel, problémem se startováním nebo chybovými hlášeními na palubě.
Praktické tipy pro diagnostiku
Při podezření na selhání BSM začněte kontrolou hlavních pojistek, svorek a viditelných známek koroze na konektorech. Měření napětí u vstupních svorek a test relé mohou pomoci lokalizovat poruchu. V případě komplikovaných závad doporučujeme použití diagnostického přístroje s přístupem k modulem vozidla a k měření napěťových průběhů.
Upozornění
Část je určena pro specifické modely Citroën a Peugeot podle uvedených čísel; vždy ověřte kompatibilitu podle katalogových čísel. Časté vyhledávané kódy jsou uvedeny v technických informacích výše.
