Popis

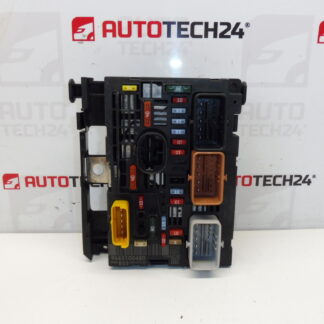

BSM L11-00 Siemens pro vozy Citroën a Peugeot
BSM (Boîtier de Servitude Moteur) L11-00 od Siemens je centrální modul napájení a distribuce používaný v řadě modelů Citroën a Peugeot. Jednotka zajišťuje rozvod napětí, pojistkovou a reléovou část pro motorový prostor a ovládá několik elektrických funkcí vozidla. Tento díl je často vyhledáván podle kódu 9664055780 nebo 6500FH, což usnadňuje rychlé nalezení kompatibilního náhradního modulu v dílně i e-shopu.
Technické informace
- Výrobce: Siemens
- Model: BSM L11-00
- Kódy produktů: 9664055780, 6500FH
- Další čísla: L11-00
- Kompatibilita (časté aplikace): Citroën C3, Peugeot 207, Peugeot 307
Funkce a umístění
BSM plní více funkcí: distribuuje napájení do hlavních okruhů motoru, zajišťuje pojistkovou ochranu a reléové spínání, může obsahovat obvody pro ovládání světlometů, stěračů, palubních přístrojů a dalších systémů. Jednotka je obvykle umístěna v motorovém prostoru nebo v jeho blízkosti a je mechanicky upevněna ke karoserii, přičemž je k ní připojena sada konektorů a vodičů.
Doporučení k montáži
- Před demontáží vždy odpojte záporný pól baterie a vyčkejte několik minut, aby se minimalizovalo riziko zkratu nebo poškození elektroniky.
- Označte a fotografujte konektory před jejich odpojením, abyste usnadnili zpětné zapojení.
- Zkontrolujte těsnost a stav okolních kabelů, konektorů a těsnění proti vlhkosti; v případě koroze očistěte kontakty a použijte kontaktní prostředek určený pro automobilovou elektroniku.
- Před montáží nové jednotky zkontrolujte pojistky a relé připojené k modulu — někdy je problém v pojistce, ne v samotném BSM.
- Po montáži proveďte kompletní kontrolu funkcí vozidla (světla, startér, palubní přístroje, stěrače, centrál) a případně proveďte reset chyby řídicích jednotek diagnostickým přístrojem.
Jak se díl vyměňuje
- Odpojte záporný pól baterie.
- Odstraňte kryt nad nebo kolem BSM (pokud je přítomen) a uvolněte upevňovací šrouby.
- Označte nebo zdokumentujte polohu konektorů, poté odpojte všechny kabelové svazky stlačením zajišťovacích jazýčků.
- Vyjměte jednotku a porovnejte ji s novým dílem podle čísla a tvaru konektorů.
- Namontujte novou jednotku zpět, pevně utáhněte upevňovací prvky a zapojte konektory na původní místa.
- Připojte baterii a otestujte všechny dotčené funkce vozidla. Pokud se objeví chyby, použijte diagnostiku k jejich vymazání a k ověření stavu obvodů.
Důvod, proč se díl nejčastěji pokazí
Nejčastější příčiny poruch BSM jsou vlhkost a koroze kontaktů, poškození vinou přepětí (např. po špatném zásahu při startování nebo při poruše alternátoru), mechanické poškození při neodborné manipulaci a normální opotřebení součástí (relé, spoje). Problémy se často projeví výpadky světel, problémem se startováním, nesprávnou funkcí elektrických obvodů nebo častým spínáním pojistek.
Tipy pro rychlou diagnostiku
- Zkontrolujte pojistky a relé v BSM před výměnou celé jednotky.
- Prověřte přívod napětí a zemnění na konektorech — uvolněné nebo oxidované zemnění může způsobit chybné chování.
- Při opakovaných poruchách hledejte známky vniknutí vody nebo poškození kabeláže v okolí modulu.
Vzhledem k tomu, že se kódové označení dílu (9664055780, 6500FH, L11-00) používá v objednávkách i při vyhledávání v katalogu, uvádějte tato čísla při výběru náhrady, aby byla zajištěna kompatibilita se zmíněnými modely Citroën a Peugeot.
