Popis

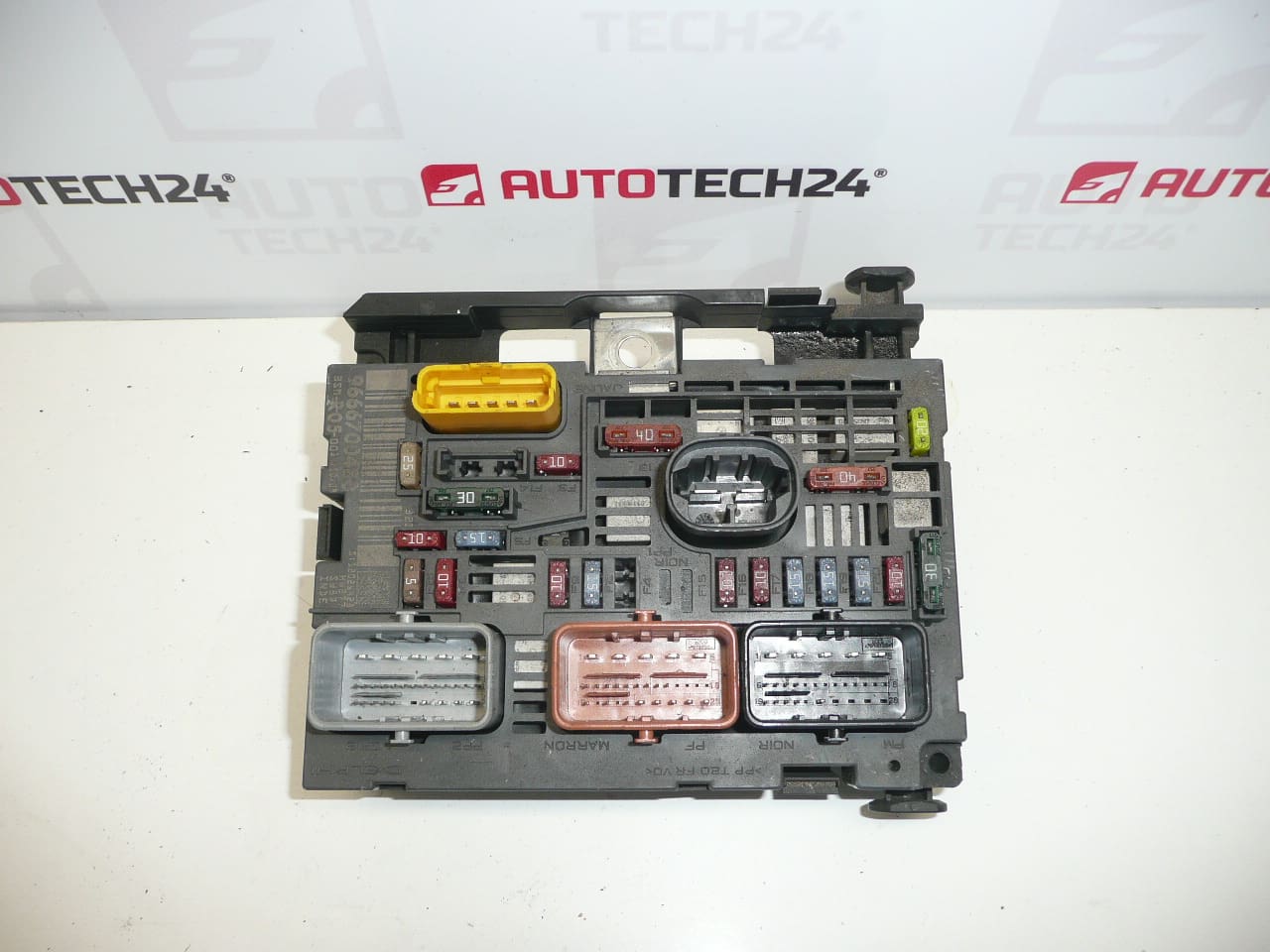

BSM R03 DELPHI pro vozy Citroën a Peugeot. Jedná se o použitý díl se zárukou funkčnosti. Je možné poškození některého z držáčků – nemá vliv na funkčnost.
Popis
BSM R03 (Boîtier de Servitude Moteur) od výrobce Delphi je centrální modul v oblasti motorového prostoru používaný u vybraných modelů Citroën a Peugeot. Jedná se o modul, který sdružuje napájecí rozvody, pojistky a relé pro motorové a vybrané elektrické okruhy vozidla. Díky kompaktnímu provedení zabírá méně místa a umožňuje snadnou integraci do motorového prostoru, přičemž přenáší napájení pro spouštění, palivové čerpadlo, zapalování a další důležité obvody.
Kompatibilita
BSM R03 je použitelný pro následující modely (běžně uváděné při výměnách a kompatibilitě):
- Citroën Berlingo B9
- Citroën C8
- Citroën Jumpy II
- Peugeot 807
- Peugeot Expert II
- Peugeot Partner Tepee
Výhody a použití
Pro automechaniky i domácí kutily představuje výměna BSM rychlý způsob, jak řešit problémy s napájením motorových okruhů, selhávajícími relé nebo přerušenými obvody způsobenými vadnou jednotkou. Použitý díl s ověřenou funkčností nabízí ekonomickou alternativu k novému dílu při zachování plné funkce vozidla.
Jak se díl vyměňuje
- Odpojte záporný pól baterie před započetím prací.
- Demontujte kryty v motorovém prostoru, které brání přístupu k BSM.
- Odpojte všechny konektory a vodiče od jednotky (označte je, pokud je potřeba).
- Uvolněte upevňovací šrouby/držáky a vyjměte BSM z montážní pozice.
- Instalujte novou/použitou jednotku obráceným postupem, zkontrolujte aretaci konektorů a správné usazení držáků.
- Po montáži připojte baterii a proveďte kontrolu funkcí – pojistky, relé a základní elektrické okruhy.
Doporučení k montáži
- Vždy odpojte baterii před demontáží, aby se předešlo zkratu a poškození elektroniky.
- Označte nebo zdokumentujte zapojení konektorů před vyjmutím jednotky, usnadní to opětovné zapojení.
- Zkontrolujte stav kabeláže a konektorů – při korozi nebo poškození proveďte opravu před instalací nové jednotky.
- Při montáži dbejte na správné usazení a dotažení upevňovacích prvků, křehké plastové držáky mohou být u použitých dílů poškozené.
Důvod, proč se díl nejčastěji pokazí
- Koroze kontaktů a konektorů vlivem vlhkosti nebo vniknutí vody.
- Přepálení pojistek nebo relé v důsledku nadproudu či poruchy spotřebiče.
- Mechanické poškození plastových držáků a upevnění (časté u servisních zásahů nebo nešetrné manipulace).
- Vliv stárnutí a tepelných cyklů v motorovém prostoru vedoucí k poruše vnitřních spojů.
Technické informace
- Výrobce: Delphi
- Model: Citroën Berlingo B9, Citroën C8, Citroën Jumpy II, Peugeot 807, Peugeot Expert II, Peugeot Partner Tepee
- Kódy produktů: 9666700280, 9807028680, 9807028780
- Další čísla: BSM R03
Tipy pro provoz
Pravidelná vizuální kontrola motorového prostoru a konektorů pomůže včas odhalit známky koroze nebo mechanického poškození. Pokud se vyskytují opakované přepalující se pojistky, je vhodné prozkoumat přilehlé obvody dříve, než vyměníte samotný BSM, aby se předešlo opakované závadě.
