Popis

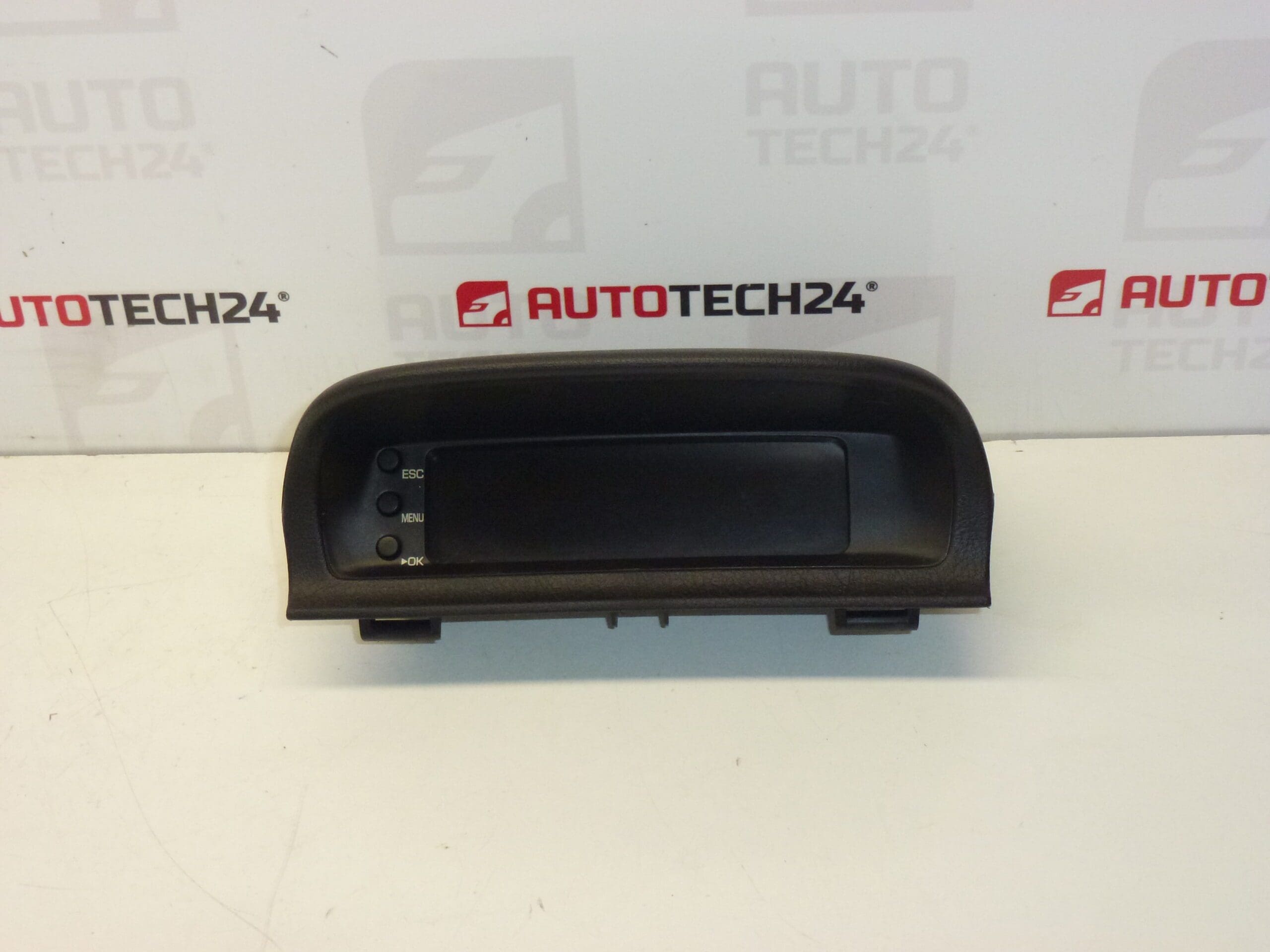

Vícefunkční displej pro vozy Peugeot 307
Ukazuje rádio, navigaci, palubní počítač a další funkce vozu
Plně funkční odzkoušeno
Multifunkční displej určený pro palubní systém vozů Peugeot 307. Zobrazuje informace rádia, pokyny navigace, údaje palubního počítače a další provozní hlášení. Díky známým kódům dílu je tento displej často vyhledáván podle čísla 9663321880 nebo označení 6563YN / 6563YP, což usnadňuje rychlou identifikaci při opravách a výměnách.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Peugeot 307 (především 307 I a 307 II – ověřit podle kódu dílu)
- Kódy produktů: 9663321880
- Další čísla: 6563YN, 6563YP, NFP
Funkce
Displej zobrazuje informace rádia, navigační pokyny, údaje palubního počítače (spotřeba, dojezd, průměrná rychlost), čas a další varovné nebo informační hlášení vozidla. Je navržen pro integraci s továrním headunit a sběrnicemi vozidla, což zajišťuje konzistentní provoz funkcí při správné instalaci.
Kompatibilita
Vhodné řešení pro vozy Peugeot 307. Při výměně doporučujeme ověřit kompatibilitu podle kódu dílu (9663321880 / 6563YN / 6563YP), protože na palubních jednotkách mohou být drobné varianty rozdílné podle výbavy a roku výroby.
Montáž a doporučení
- Než začnete s demontáží, odpojte záporný pól baterie, aby nedošlo k poškození elektroniky.
- Demontujte ozdobné lišty a panel rádia za pomoci plastových páčidel, abyste nepoškodili palubní obložení.
- Vyšroubujte upevňovací šrouby displeje (často Torx) a opatrně vysuňte jednotku ven.
- Odpojte konektory a kontrolujte kontakty na přítomnost koroze nebo deformací. Dbejte na bezpečné zacházení s plochými kabely a konektory.
- Při montáži nasaďte jednotku zpět pečlivě, zapojte konektory a před definitivním složením proveďte funkční zkoušku.
- Většina těchto displejů je po zapojení plug-and-play. Pokud po výměně některé funkce nefungují, zkontrolujte pojistky, napájení, uzemnění a datové sběrnice (CAN/MOST).
- Doporučené nástroje: plastové páčidlo pro demontáž obložení, sada Torx, multimeter pro kontrolu napájení.
Důvod, proč se díl nejčastěji pokazí
- Porucha podsvícení nebo degradace LCD (stárnutí, UV záření, tepelný stres).
- Vadné pájecí spoje nebo elektrolytické kondenzátory na napájecí části displeje.
- Vniknutí vlhkosti nebo koroze kontaktů způsobující selhání připojení.
- Mechanické poškození při nešetrné manipulaci (nárazy, pády při demontáži).
- Chyby v kabeláži nebo poškozené konektory přenášející datové signály.
Doporučení pro servis
Při opravě postupujte systematicky: nejprve vizuální kontrola konektorů a kabeláže, kontrola pojistek a napájení, následně měření napětí a signálů. Pokud je jednotka mechanicky nepoškozená, často pomůže důkladné vyčištění konektorů a kontrola pájecích spojů. V náročnějších případech doporučujeme zásah zkušeného technika se servisními znalostmi elektroinstalace vozidla.
