Popis
Vícefunkční display pro vozy Citroën C4 B7. Některé funkce mohou být potřeba nastavit k vozu diagnostikou. Testováno, plně funkční.

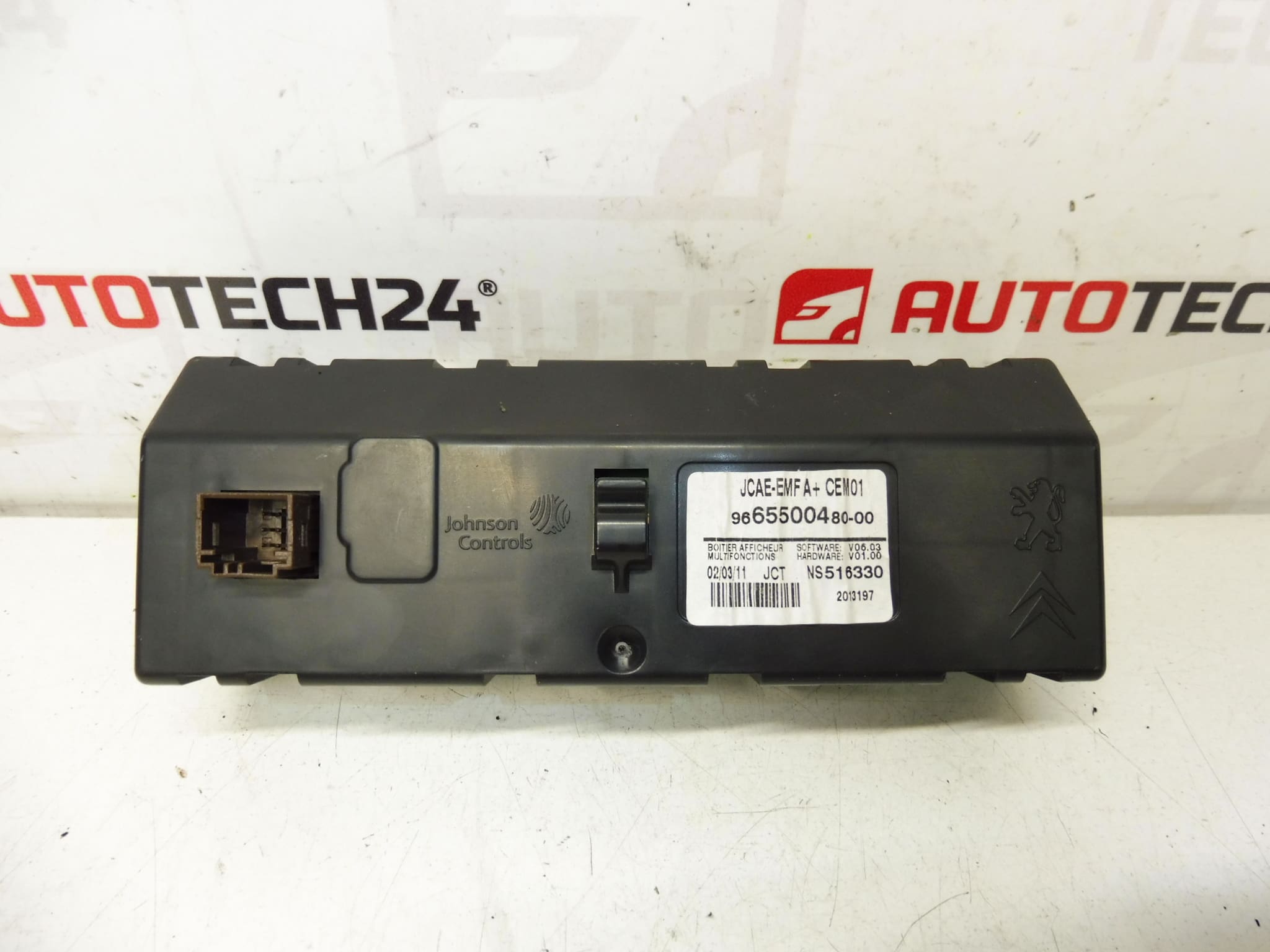

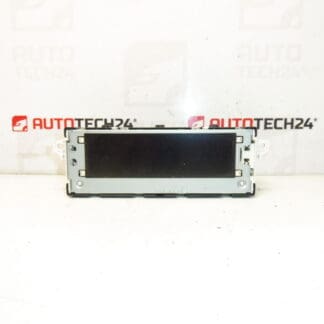

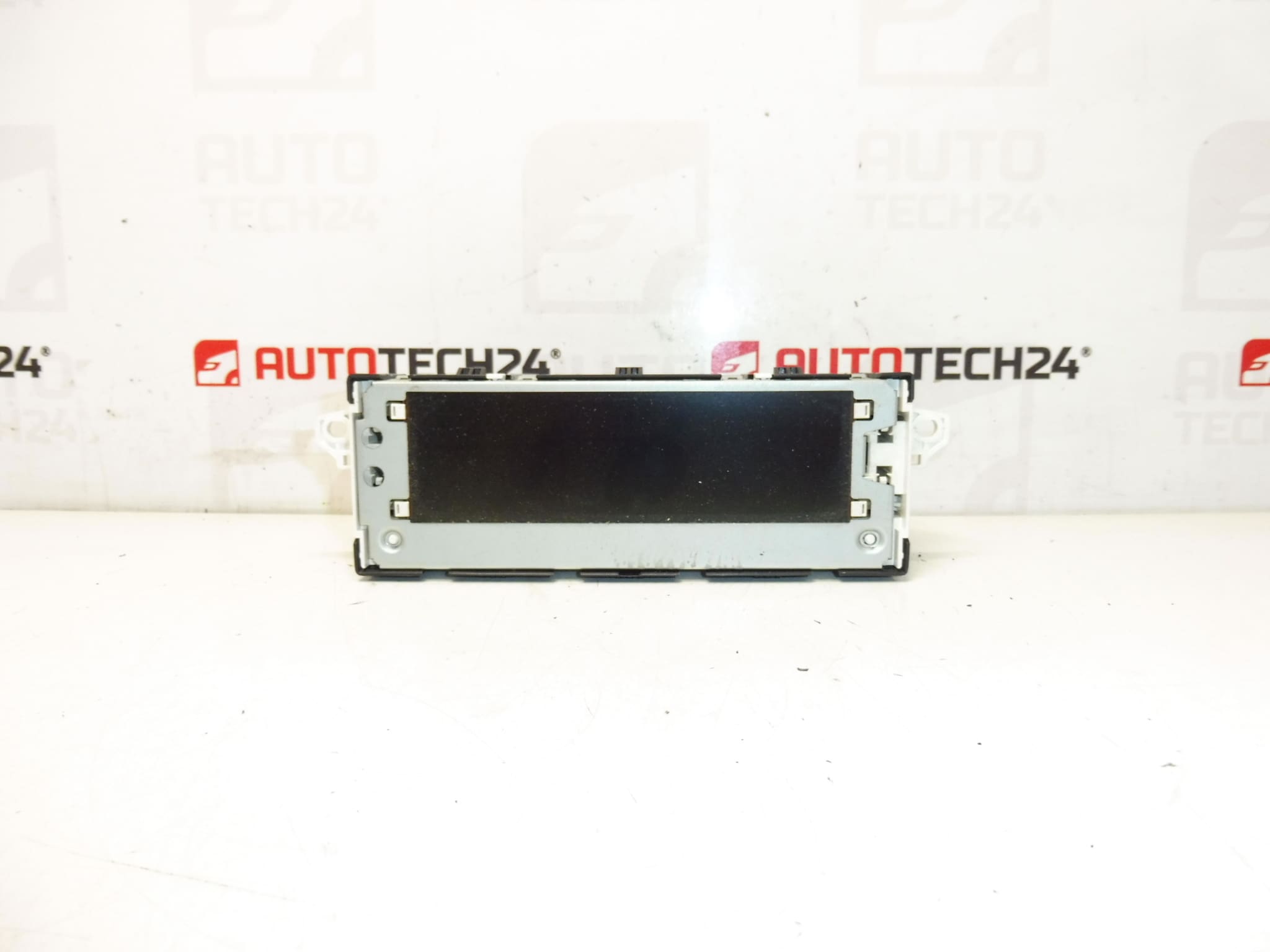

Originálně určený multifunkční display rádia / palubního počítače pro Citroën C4 II (B7). Tento modul zobrazuje informace systému infotainmentu, stavu vozidla a některé řídicí výstupy (hlášení chyb, nastavení rádia, informace o spotřebě a dojezdu). Díky uvedeným kódům dílu (9665500480, 6155HT, 6155HV) jej často vyhledávají mechanici i kutilové při opravách a výměnách. Produkt je vhodný pro profesionální dílny i domácí opraváře, kteří hledají náhradní display s vysokou pravděpodobností kompatibility pro model C4 II.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Citroën C4 II (B7)
- Kódy produktů: 9665500480, 6155HT, 6155HV
- Další čísla: neuvedeno (viz výše uvedené kódy)
Funkce dílu
Display zobrazuje informace rádia, palubního počítače a systémové hlášky. Řídí podsvícení, kontrast a přenos z centrálního modulu infotainmentu. U některých variant může být zobrazována navigace nebo nastavení vozidla v závislosti na výbavě.
Výměna na vozidle (stručný postup)
- Odpojte záporný pól baterie před zahájením prací.
- Odstraňte dekorativní lišty a rámeček přístrojové desky pomocí plastových páčidlových nástrojů, abyste nepoškodili obložení.
- Vyšroubujte upevňovací šrouby displaye (obvyklé jsou 4 šrouby) a opatrně jej vysuňte směrem ven.
- Odpojte konektory na zadní straně displaye (nepřetahujte kabely, uvolněte zajišťovací západky).
- Zapojte nový display, upevněte, nasaďte rámeček a znovu připojte baterii.
- Po montáži ověřte funkce. Některé položky je nutné inicializovat nebo nastavit diagnostikou (viz níže).
Doporučení k montáži
- Při demontáži používejte plastové páčidlové nástroje, abyste nepoškrábali palubní desku a rámečky.
- Před připojením nového modulu zkontrolujte čistotu a stav konektorů a kabeláže; korodované nebo uvolněné kontakty mohou způsobit poruchy.
- Po montáži proveďte kontrolu všech funkcí rádia a palubního počítače. Některé funkce vyžadují konfiguraci přes diagnostický přístroj PSA (DiagBox/Lexia).
- Při práci dodržujte bezpečnostní postupy výrobce a pořádek kroků při odpojení a připojení baterie.
Důvod, proč se díl nejčastěji pokazí
- Stárnutí podsvícení nebo elektroniky (slábnutí podsvícení, dočasné blikání či pruhy na obrazovce).
- Vadné pájené spoje nebo trhlinky na desce způsobené tepelnými cykly.
- Vniknutí vlhkosti nebo znečištění do konektorů, které vede k přerušení signálu.
- Mechanické poškození při manipulaci nebo nárazu do přístrojové desky.
- Softwarové nesoulady po výměně modulů – některé funkce je nutné aktivovat nebo nastavit diagnostikou.
Dodatečné informace pro diagnostiku a zprovoznění
Některé funkce displaye může být potřeba nastavit k vozidlu pomocí diagnostického vybavení PSA (DiagBox/Lexia). Pokud po výměně modul nefunguje správně, zkontrolujte datové sběrnice a verzi softwaru jednotky.
Poznámka o kompatibilitě
Vyhledávání podle kódu dílu (9665500480 / 6155HT / 6155HV) je doporučený způsob ověření kompatibility s vozidlem. Produkt je určen primárně pro Citroën C4 II (B7) se standardní výbavou infotainmentu uvedenou výše.
