Popis

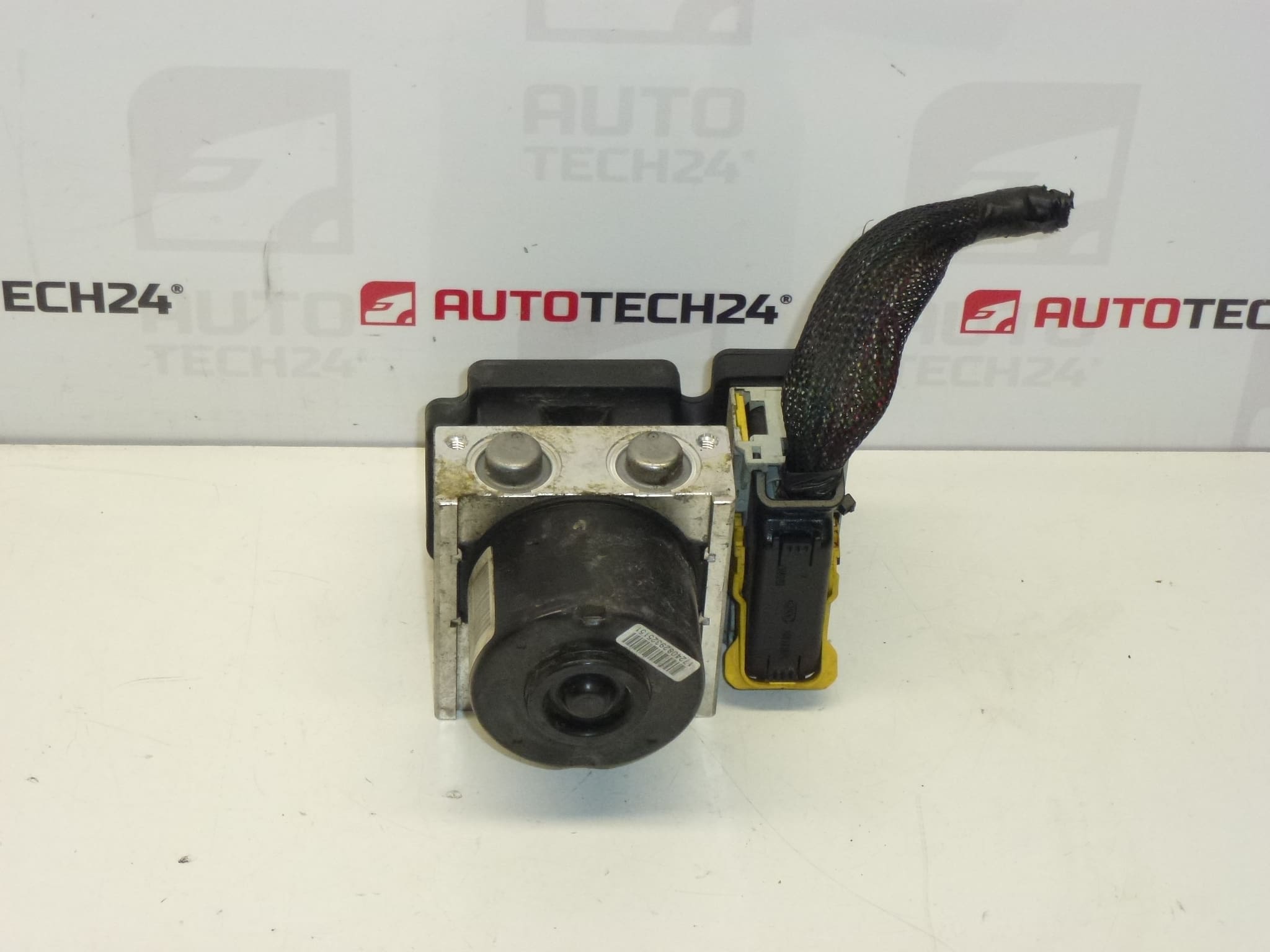

Hydraulický blok ovládání brzd ABS ATE. S kusem kabeláže.
Popis a funkce

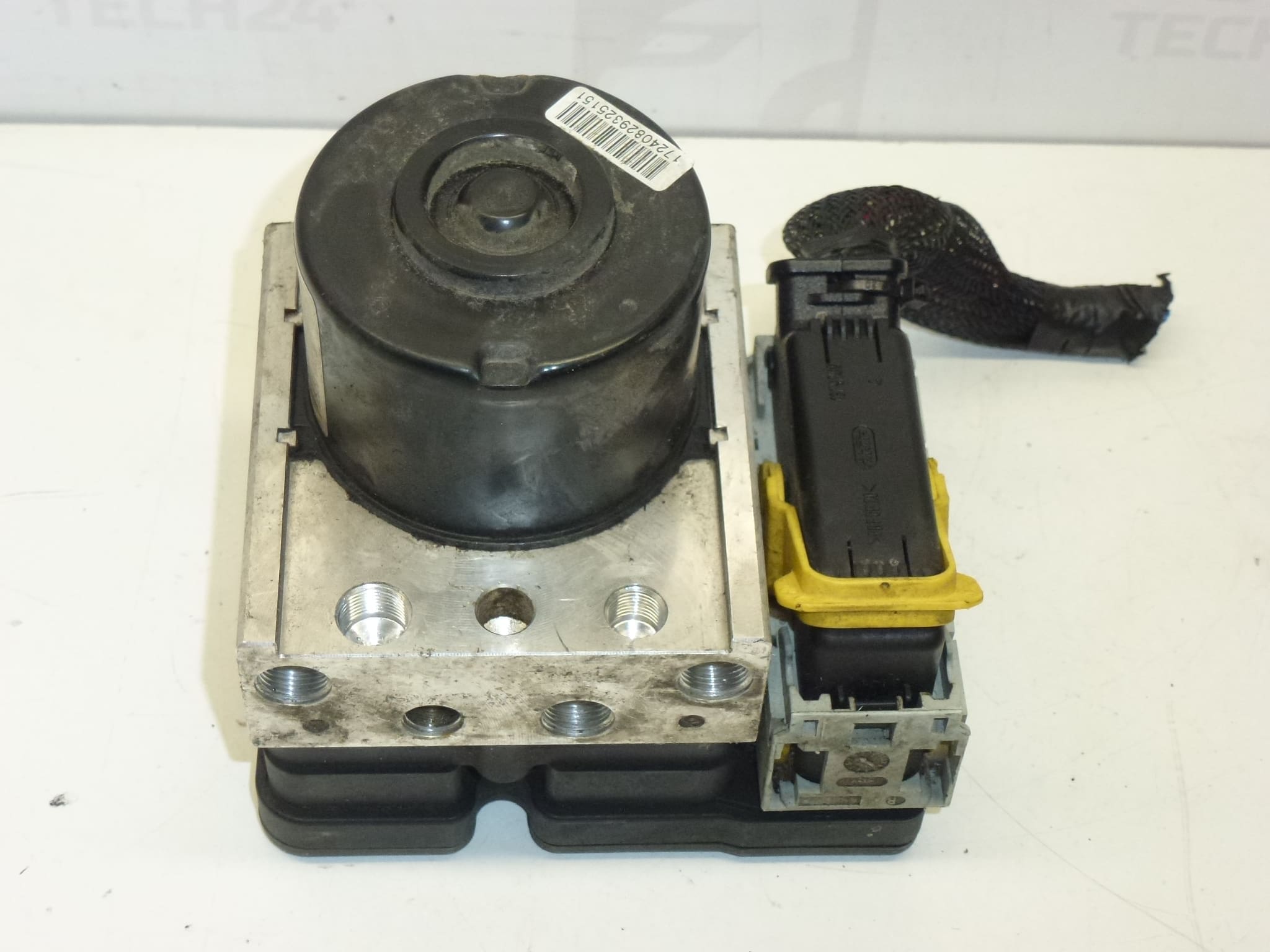

Hydraulický blok ABS (modulátor tlaku) pro vozidla Peugeot 206. Jednotka řídí distribuci brzdného tlaku mezi kola při brzdění s cílem zabránit zablokování kol a zajistit stabilitu a ovladatelnost vozidla. Modul obsahuje hydraulický blok s ventily a čerpadlem a elektronickou část, která komunikuje se snímači otáček kol a diagnostickým systémem vozidla. Dodávané provedení obsahuje kus kabeláže pro napojení na originální zapojení vozu.
Pro koho je díl určen
Produkt je určen pro automechaniky a zkušené kutily, kteří provádějí opravy brzdového systému u vozidel Peugeot 206. Díky uvedení originálních kódů dílu je snadné díl dohledat při opravách a v diagnostice.
Jak se díl vyměňuje (stručný postup)
- Zajistěte vozidlo na rovině, zablokujte kola a uvolněte tlak v brzdovém systému.
- Před demontáží odpojte záporný pól akumulátoru.
- Odpojte elektrické konektory a kus kabeláže k modulu.
- Uzavřete a následně odpojte brzdové vedení u hydraulického bloku (použijte vhodné klíče a nové měděné těsnící podložky nebo spojky podle výrobce).
- Sejměte montážní šrouby a vyjměte modul z vozidla.
- Namontujte nový modul, připojte brzdové trubky a elektriku. Dodržte pořadí a utahovací momenty dle předpisu výrobce.
- Důkladně doplňte a vyměňte brzdovou kapalinu a proveďte odvzdušnění celého brzdového systému včetně aktivního odvzdušnění pro ABS (použití diagnostiky nebo cyklování čerpadla dle servisního postupu).
- Po montáži proveďte vymazání chyb v diagnostice a funkční test brzd a ABS při nízké rychlosti.
Technické informace
- Výrobce: ATE / Stellantis (Citroën / Peugeot)
- Model: Peugeot 206
- Kódy produktů: 9659136980, 10.0970-1128.3, 10.0207-0068.4
- Další čísla: 9652342980, 10.0970-1114.3, 10.0207-0036.4, 4541V5, 4541V6, 4541RW, 1682608780
Doporučení k montáži
- Před demontáží vždy odpojte baterii a dodržujte bezpečnostní postupy.
- Použijte nové těsnící podložky/trubkové spojky při připojování brzdových vedení.
- Po montáži vyměňte brzdovou kapalinu a proveďte kompletní odvzdušnění všech okruhů; u ABS doporučeno aktivní odvzdušnění dle servisního postupu vozidla.
- Po instalaci proveďte diagnostiku a vymažte případné chybové kódy; ověřte správnou funkci ABS na zkušební jízdě.
- Udržujte konektory čisté a suché, zabezpečte kabeláž proti odření či vlhkosti.
Důvod, proč se díl nejčastěji pokazí
Nejčastější příčiny poruch hydraulického bloku ABS jsou koroze a vniknutí vlhkosti do hydraulické nebo elektrické části, opotřebení motoru čerpadla, ucpání nebo selhání ventilů a mechanické poškození při nárazu. Problémy mohou vyvolat i chybné nebo korodované konektory a vliv posypových solí v místech s agresivním klimatem. Porucha se obvykle projeví rozsvícením kontrolky ABS, chybami v diagnostice, hlučným chodem čerpadla nebo únikem brzdové kapaliny.
Tipy pro provoz
- Pravidelně kontrolujte těsnost brzdového okruhu a stav konektorů.
- Při výměně dílu vždy použijte doporučený typ brzdové kapaliny.
- Po opravě proveďte test funkce ABS a brzd před běžným provozem.
