Popis

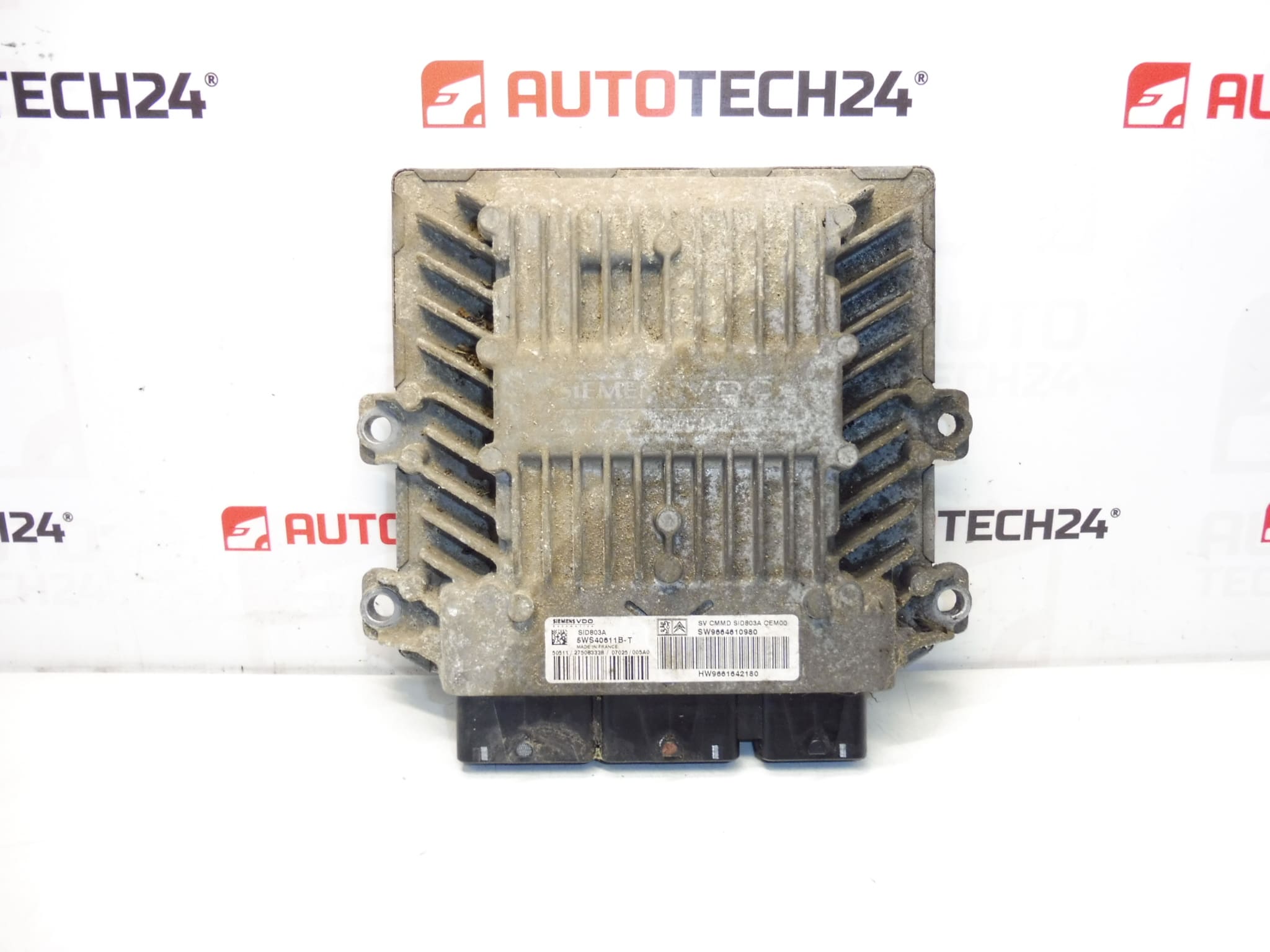

Řídící jednotka vstřikování Continental SIEMENS SID 803A
Je z 2007 Citroen C8 2.0 HDI RHK
Popis dílu
Jedná se o ECU / řídící jednotku vstřikování Siemens VDO (Continental/Siemens) typu SID803A, určenou pro vozy koncernu Stellantis (Citroën/Peugeot). Tento díl je klíčový pro správné řízení vstřikování a souvisejících funkcí motoru – při poruše se typicky projeví nestartování, nepravidelný chod nebo přechod do nouzového režimu.
Pro správnou záměnu je zásadní shoda produktových kódů a typu jednotky (SID803A). V praxi se jednotky často hledají právě podle čísla z etikety, proto jsou kódy níže uvedeny přehledně.
Technické informace
- Výrobce: Siemens VDO / Continental
- Model: Citroën C8 (z vozu r. 2007, 2.0 HDI RHK); Peugeot 807 (štítek)
- Další čísla: 5WS40611B-T, 9661642180, 9664610980, 1942JF
Kódy produktů
- Kódy produktů: 5WS40611B-T, 9661642180, 9664610980, 1942JF
Doporučení k montáži
Obecně/typicky pro ECU vstřikování platí, že musí sedět typ jednotky a čísla z původního dílu. Přesný postup se může lišit podle konkrétního modelu a výbavy vozu.
1) Před montáží

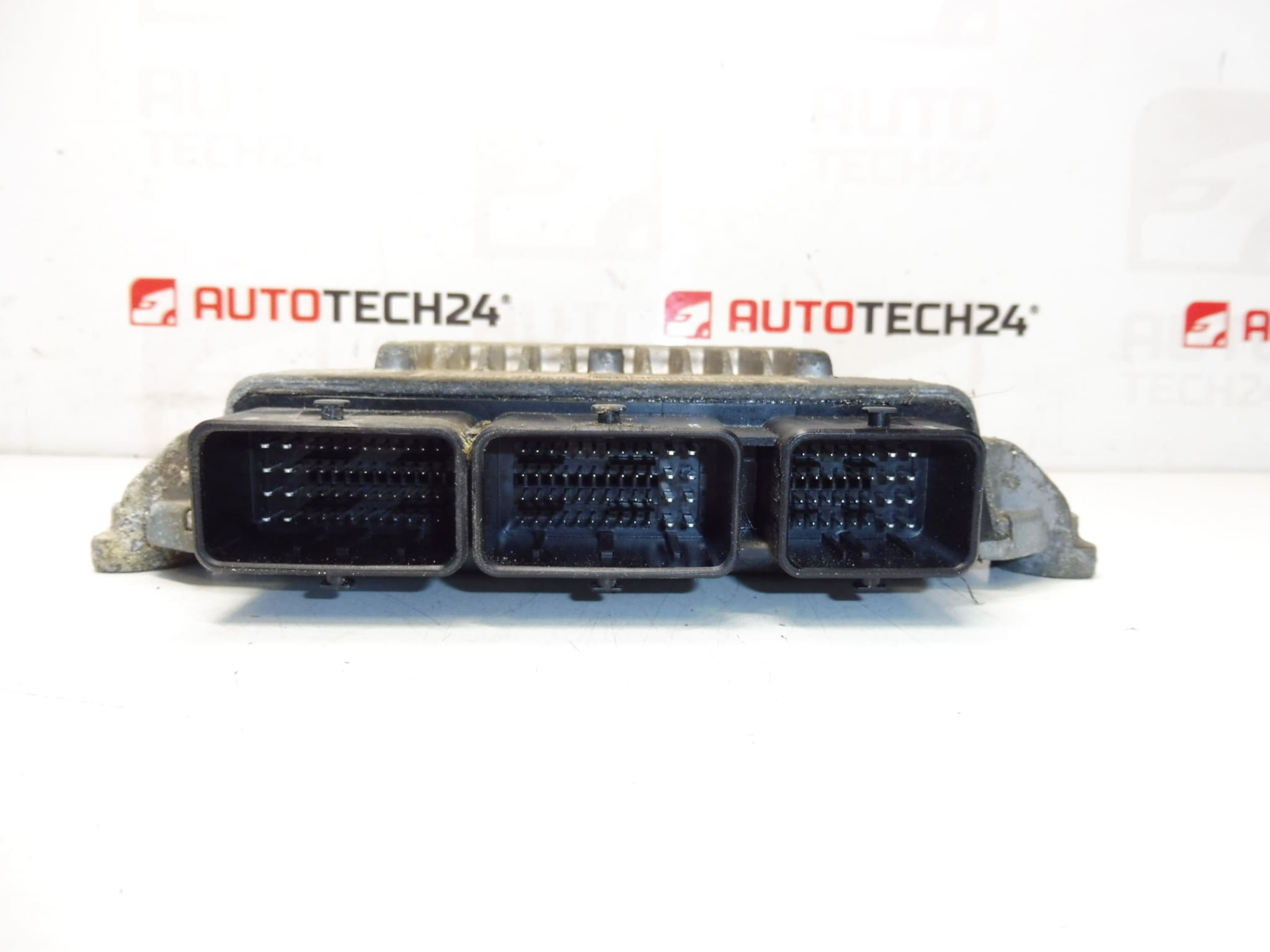

- Porovnejte se starou jednotkou: typ SID803A a všechna dostupná čísla dílu (např. 5WS…, 96…., 1942….) a provedení konektorů.
- Zkontrolujte stav konektorů (ohnuté piny, koroze, praskliny) a těsnění/uzavření jednotky.
- Pokud byla původní jednotka poškozena z důvodu závady instalace, před výměnou prověřte kabeláž, ukostření a napájení, aby se problém neopakoval.
2) Potřebné nářadí a materiál
- Základní sada gola/bitů a šroubováků (dle uchycení v autě)
- Čistící prostředek na elektrické kontakty (na konektory)
- Izolační materiál a stahovací pásky (pro zajištění svazku, pokud je potřeba)
- Diagnostika PSA (typicky DiagBox/Lexia/PP2000) – dle zvoleného způsobu zprovoznění
3) Postup montáže krok za krokem
- Vypněte zapalování, vyčkejte krátce na uspání systémů a odpojte baterii.
- Zajistěte si přístup k řídící jednotce a vyfoťte si vedení kabeláže a zajištění konektorů pro správné zpětné složení.
- Opatrně odjistěte konektory (bez páčení na sílu) a zkontrolujte, zda nejsou piny zoxidované nebo uvolněné.
- Demontujte původní jednotku z držáku/uchycení.
- Očistěte a zkontrolujte konektory kabeláže, případně je nechte vyschnout po použití čističe kontaktů.
- Namontujte ECU do původního držáku tak, aby nic netlačilo na konektory ani na kabelový svazek.
- Připojte konektory a pečlivě je dovřete do zajištěné polohy (správné zacvaknutí/aretace).
- Zkontrolujte vedení svazku – aby se neodíral o hrany a nebyl v tahu.
- Připojte baterii.
- Dle potřeby proveďte kroky pro zprovoznění jednotky (viz blok níže) a následně základní diagnostickou kontrolu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že motor startuje a běží stabilně, bez výpadků.
- Proveďte diagnostiku a kontrolu, zda se neobjevují nové závady související s napájením/komunikací ECU.
- Po krátké zkušební jízdě znovu zkontrolujte, že konektory drží v zajištění a kabeláž není v kontaktu s místy, kde by se mohla poškodit.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna jednotky bez shody kódů → vždy porovnat 5WS/96…/1942… a typ SID803A se starým kusem.
- Nedovřené konektory → po zapojení zkontrolovat aretaci a jistotu spojení.
- Montáž bez kontroly kabeláže/ukostření → při opakovaných závadách nejdřív prověřit napájení a svazek, ať se nepoškodí i náhradní ECU.
- Manipulace bez odpojení baterie → riziko poškození elektroniky; vždy odpojit baterii dle běžné praxe.
Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.
Důvody, proč dochází k poničení dílu
- Kolísání napětí v palubní síti (slabá baterie, špatné dobíjení, nečisté ukostření).
- Vlhkost a koroze v konektorech nebo v místě uložení jednotky.
- Poškozená kabeláž (oděr, zlomené vodiče, špatný kontakt v konektoru) vedoucí k výpadkům komunikace a přetěžování obvodů.
- Neodborné zásahy do elektroinstalace (dodatečné zapojení, zkraty, nesprávné startování přes kabely).
- Tepelné namáhání a stáří – postupná degradace elektroniky a pájených spojů.
