Popis

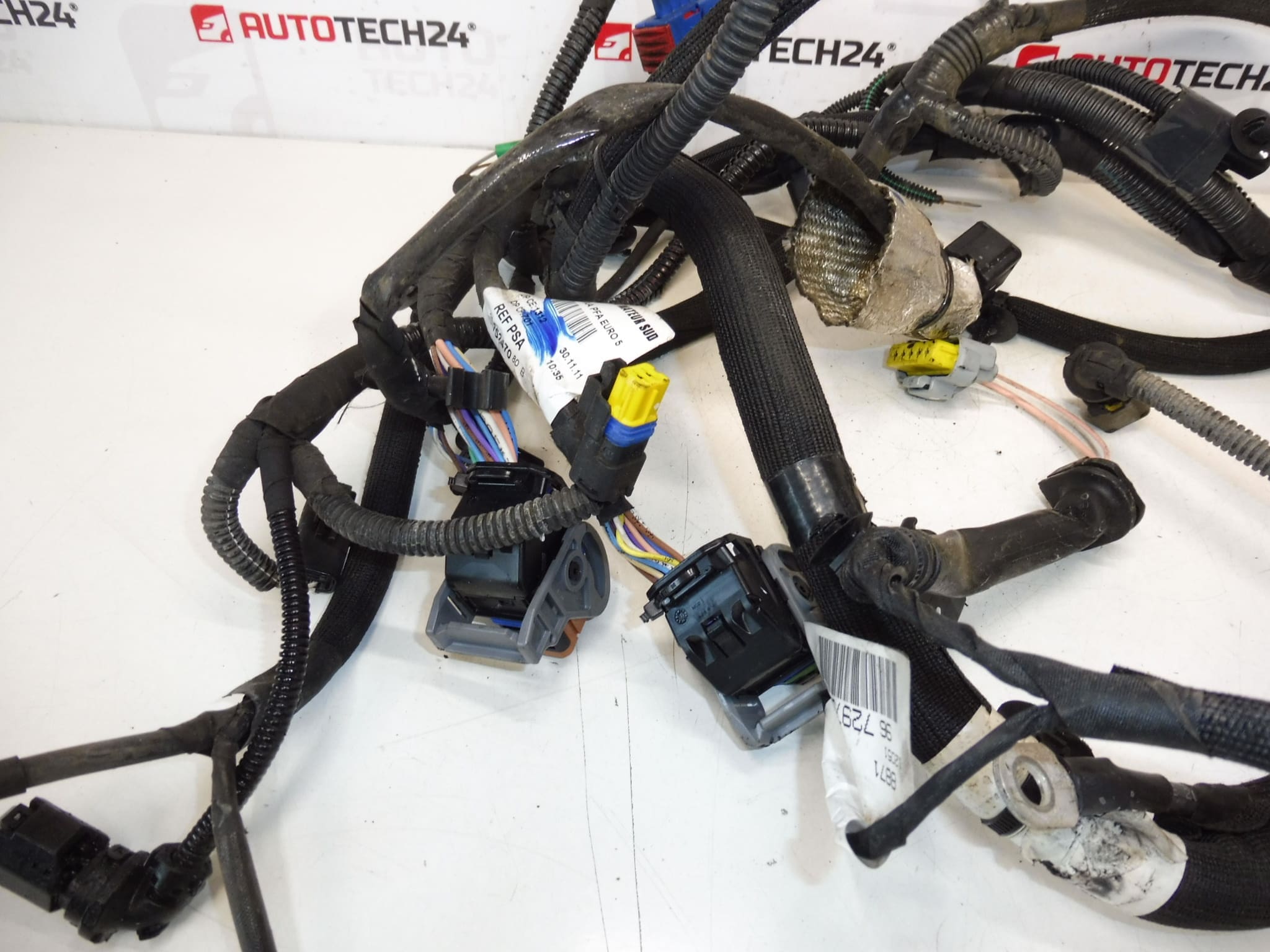

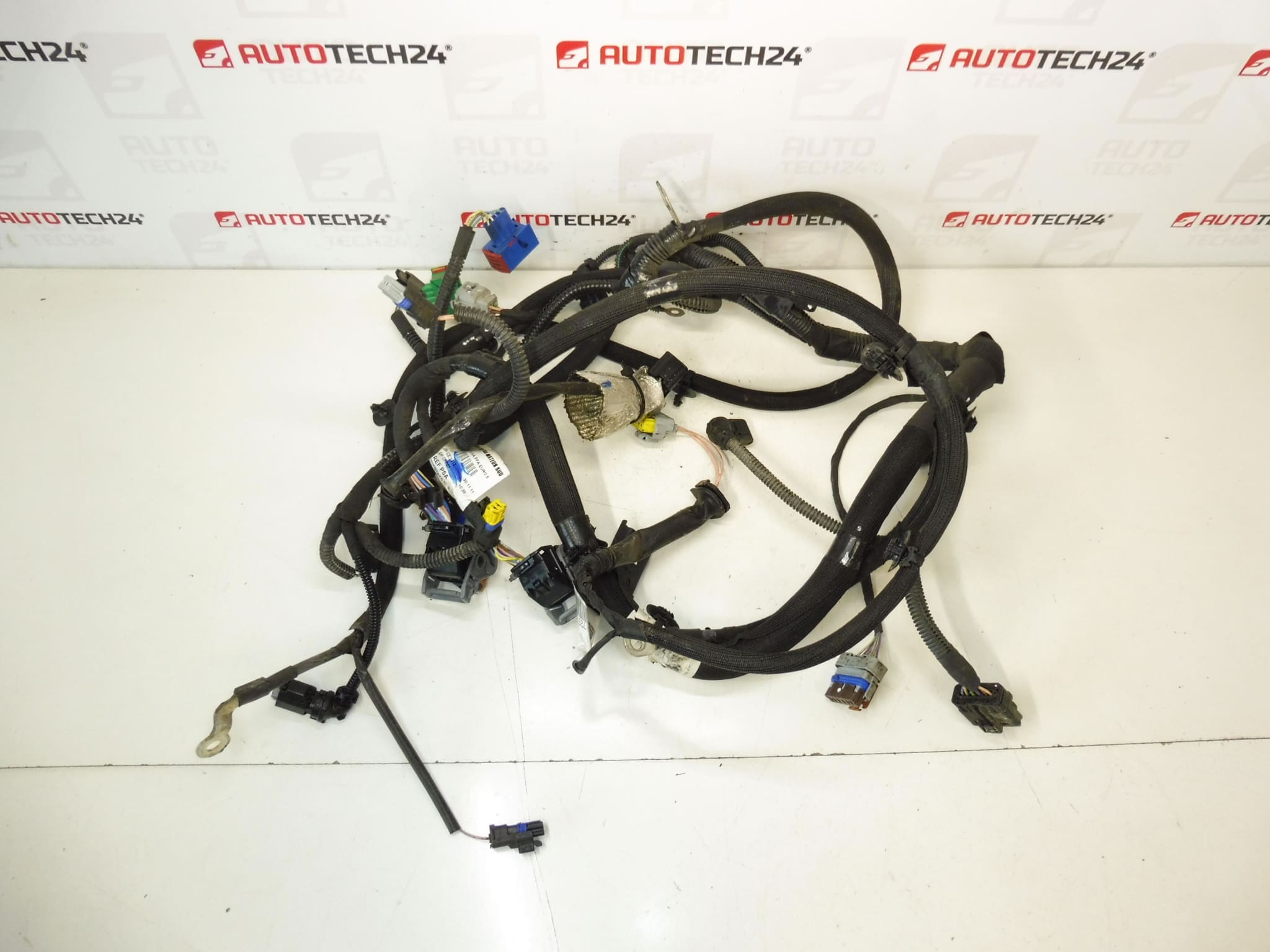

Kompletní motorový svazek Citroën C3 II 1.4i KFT – kabeláž motoru
Kompletní motorový svazek určený pro Citroën C3 II s motorem 1.4i (kód motoru KFT). Svazek zahrnuje hlavní napájecí větve, konektory k senzorům a vstřikovačům, uzemňovací body a propojení pro řídicí jednotku motoru. Produktové kódy včetně 9675247080, 9673366680, 6585J6 a 6585N1 zvyšují pravděpodobnost přesného vyhledání dílu podle OEM čísla.
Technické informace
- Výrobce: Citroën (Stellantis)
- Model: Citroën C3 II 1.4i (kód motoru KFT)
- Kódy produktů: 9675247080
- Další čísla: 9673366680, 6585J6, 6585N1
Popis a funkce
Motorový svazek přenáší elektrické napájení a signály mezi řídicí jednotkou motoru (ECU) a všemi klíčovými komponentami motorového řízení – snímači (teplota, tlak, polohy škrticí klapky apod.), vstřikovači, zapalovacími cívkami, palivovým čerpadlem a uzemněními. Správná funkce kabeláže je zásadní pro spolehlivý běh motoru, přesné chodové mapy i diagnostiku chybových kódů.
Kompatibilita
Určeno pro vozy Citroën C3 II vybavené motorem 1.4i s kódem motoru KFT. Při vyhledávání doporučujeme používat uvedená produktová čísla (9675247080, 9673366680, 6585J6, 6585N1) pro rychlou identifikaci správného svazku.
Montáž
- Odpojte záporný pól baterie před započetím prací.
- Odstraňte kryty motoru, sací potrubí a vzduchový filtr pro lepší přístup.
- Označte a zdokumentujte polohu všech konektorů a svorek (fotografie pomůže při zpětné instalaci).
- Uvolněte upevňovací spony a držáky vedoucí svazek a demontujte starý svazek opatrně, aby nedošlo k poškození okolních hadic a komponent.
- Namontujte nový svazek do původních vedení, zajistěte spony a uchycení a zapojte konektory na správné pozice.
- Před připojením baterie zkontrolujte pevnost spojů a kontinuitu uzemnění.
- Po spuštění motoru ověřte, že nejsou přítomny permanentní chybové kódy a že všechny senzory vykazují rozumné hodnoty.
Doporučení k montáži
- Pracujte v čistém prostředí a chraňte konektory před znečištěním a vlhkostí.
- Použijte dielektrickou vazelínu na kontakty konektorů tam, kde je to vhodné, aby se minimalizovala koroze.
- Vyměňte poškozené nebo křehké objímky, spony a průchodky, aby se zabránilo opětovnému poškození kabeláže od tření.
- Dodržujte pořadí při odpojování a připojování konektorů, označení značně zkrátí dobu montáže.
- Pokud si nejste jisti, použijte servisní manuál vozidla pro momenty utažení a umístění držáků.
Důvod, proč se díl nejčastěji pokazí
- Opotřebení izolace a poškození vodičů vlivem tepla a vibrací motoru.
- Mechanické poškození způsobené třením o karoserii nebo komponenty, špatným vedením či zlomenými držáky.
- Poškození kousnutím hlodavci nebo jinými zvířaty.
- Vniknutí vody a následná koroze kontaktů v konektorech.
- Elektrické zkraty nebo přepětí, často následkem poškozených konektorů nebo špatných uzemnění.
Známky poruchy
Typické symptomy vadného motorového svazku jsou: kontrolka motoru (MIL), přerušovaný nebo sporadický chod motoru, špatné startování, ztráta signálu ze senzorů, chybové kódy vztahující se na snímače nebo vstřikovače a problémy s napájením některých komponentů.
Zařazením do vyhledávání základních OEM čísel (9675247080, 9673366680, 6585J6, 6585N1) výrazně zvýšíte šanci najít kompatibilní kus pro opravu Citroën C3 II 1.4i (KFT). Montáž svazku provádějte s ohledem na bezpečnost a doporučené postupy výrobce.
