Popis

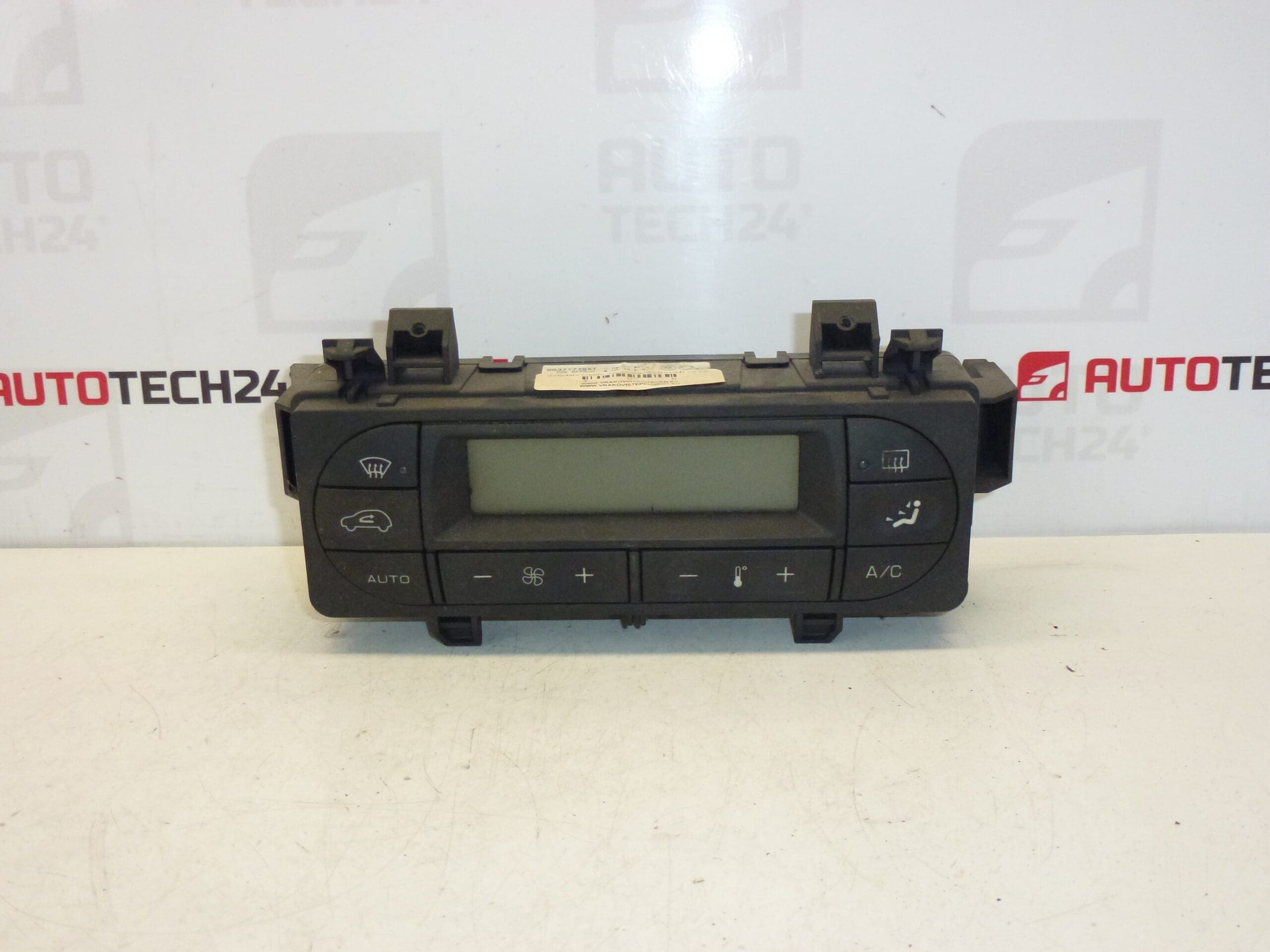

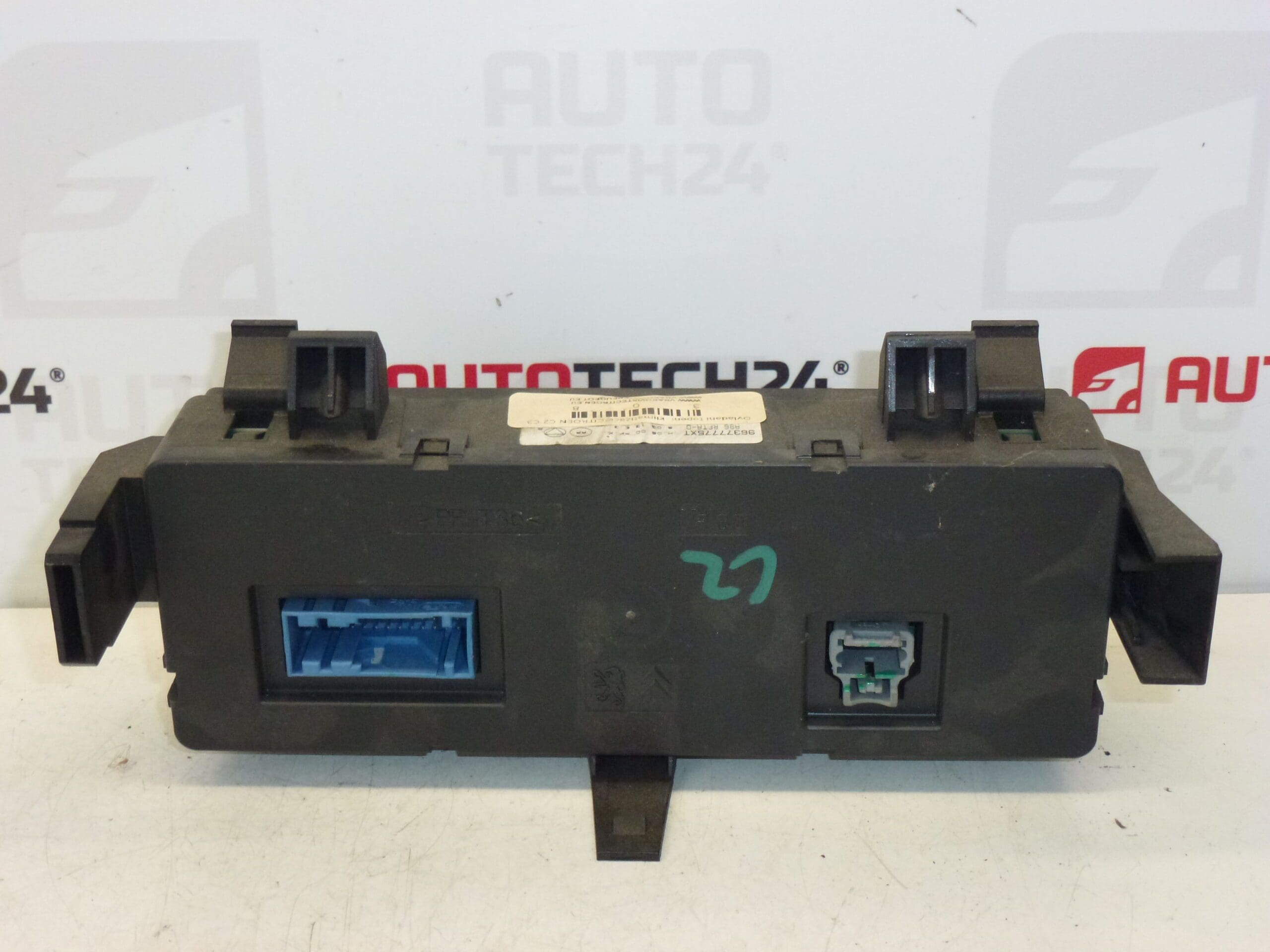

Ovládání topení klimatizace pro vozy CITROEN C2, C3 Pluriel a PEUGEOT 1007
Popis dílu
Tento ovladač topení a klimatizace (panel ovládání HVAC) slouží k běžnému ovládání komfortních funkcí v interiéru – typicky nastavení topení a klimatizace podle výbavy vozu. Jde o použitý originální díl ze skupiny Stellantis (Citroën/Peugeot), vhodný jako náhrada při nefunkčních tlačítkách, výpadcích ovládání nebo mechanickém poškození panelu.
Hledáte-li díl podle čísla, důležité je shodné označení 96377775XT / 6451RY.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C2; Citroën C3 Pluriel; Peugeot 1007
- Další čísla: neuvedeno
Kódy produktů
- Kódy produktů: 96377775XT, 6451RY
Doporučení k montáži
Obecně/typicky platí u ovladačů topení/klimatizace, že se jedná o interiérový elektrický díl napojený na kabelové konektory (a podle provedení i na ovládací prvky systému topení/klimatizace). Přesný postup se může lišit podle konkrétního modelu a výbavy.
1) Před montáží
- Porovnejte nový a původní díl: shoda čísla 96377775XT / 6451RY, tvar panelu, rozmístění tlačítek/ovladačů a typ a počet konektorů.
- Zkontrolujte stav konektorů (ohnuté piny, vůle, oxidace) a mechanické poškození uchycení.
- Doporučeno odpojit baterii (minimalizace rizika zkratu a chyb v elektronice při manipulaci s konektory).
2) Potřebné nářadí a materiál
- Sada šroubováků a/nebo bitů (dle provedení palubní desky)
- Plastové páčidlo na demontáž interiérových dílů (aby se nepoškodily plasty)
- Čistič elektrických kontaktů (volitelné)
- Čistý hadřík, případně svítilna
3) Postup montáže krok za krokem
- Vypněte zapalování, vyjměte klíček a odpojte baterii.
- Uvolněte okolní krycí/rámečkové díly palubní desky kolem ovladače (pracujte plastovým páčidlem postupně po obvodu).
- Zpřístupněte upevnění ovladače a demontujte upevňovací prvky (šrouby/západky dle provedení).
- Ovladač opatrně vytáhněte tak, abyste se dostali ke konektorům bez tahání za kabeláž.
- Odpojte elektrické konektory – vždy stiskem pojistek konektorů, ne páčením za vodiče.
- Zkontrolujte protikus kabeláže ve voze: čistota, zajištění, případná oxidace. V případě potřeby použijte čistič kontaktů a nechte odvětrat.
- Připojte konektory do nového ovladače – musí zacvaknout a pevně držet.
- Usaďte ovladač zpět do jeho pozice, zkontrolujte, že kabely nejsou skřípnuté.
- Upevněte ovladač zpět původními upevňovacími prvky.
- Nacvakněte zpět všechny kryty/rámečky interiéru.
- Připojte baterii.
- Zapněte zapalování a proveďte základní kontrolu funkce ovládání.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že panel reaguje na ovládání (tlačítka/otočné ovladače) a že nedochází k výpadkům při lehkém zatlačení na panel.
- Zkontrolujte, že vše v okolí je správně usazené (nikde nic nedrhne, plasty nelícují).
- Při krátké jízdě ověřte, že se chování ovládání nemění při vibracích (častý projev špatně docvaknutého konektoru).
5) Nejčastější chyby při montáži + jak jim předejít
- Nedočaknutý konektor → vždy zkontrolujte pojistky konektorů a pevné usazení.
- Poškození plastových rámečků → používejte plastové páčidlo a postupujte po malých krocích.
- Skřípnutá kabeláž → před finálním usazením ovladače zkontrolujte vedení kabelů.
- Manipulace pod napětím → odpojení baterie snižuje riziko zkratu a nežádoucích chyb v elektronice.
Důvody, proč dochází k poničení dílu
- Opotřebení tlačítek a ovladačů častým používáním (zhoršená odezva, zasekávání).
- Vady kontaktů a konektorů (oxidace, uvolněné piny, horší vodivost).
- Vlhkost v interiéru a následná koroze/oxidace elektroniky.
- Mechanické poškození při neodborné demontáži palubních plastů nebo při nárazu.
- Kolísání napětí v elektrické soustavě vozu, které může časem zatěžovat elektroniku ovládacího panelu.
