Popis
Řídící Jednotka klimatizace Valeo pro vozy koncernu Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Je z 2020 CItroen Berlingo K9
Popis dílu

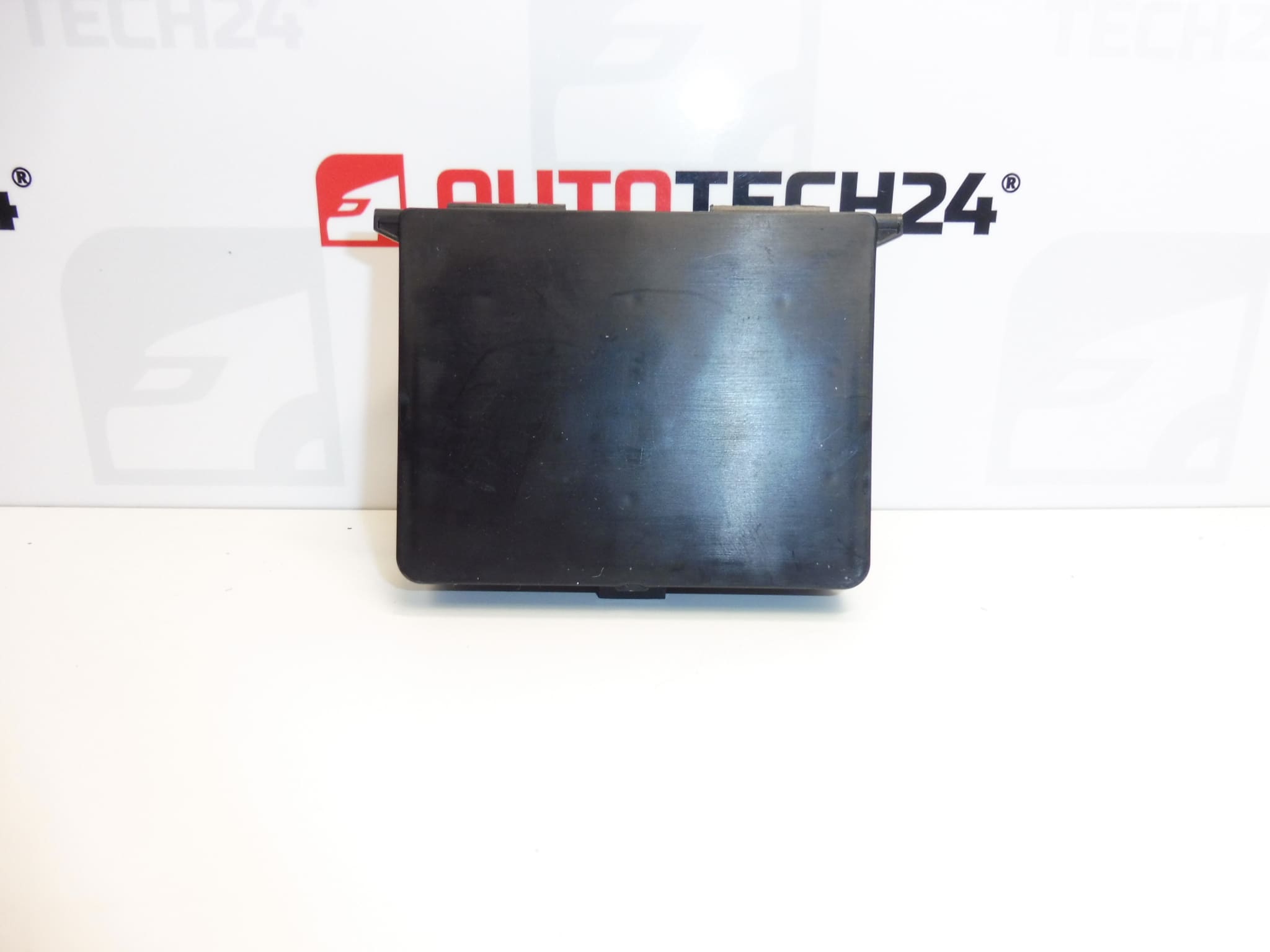

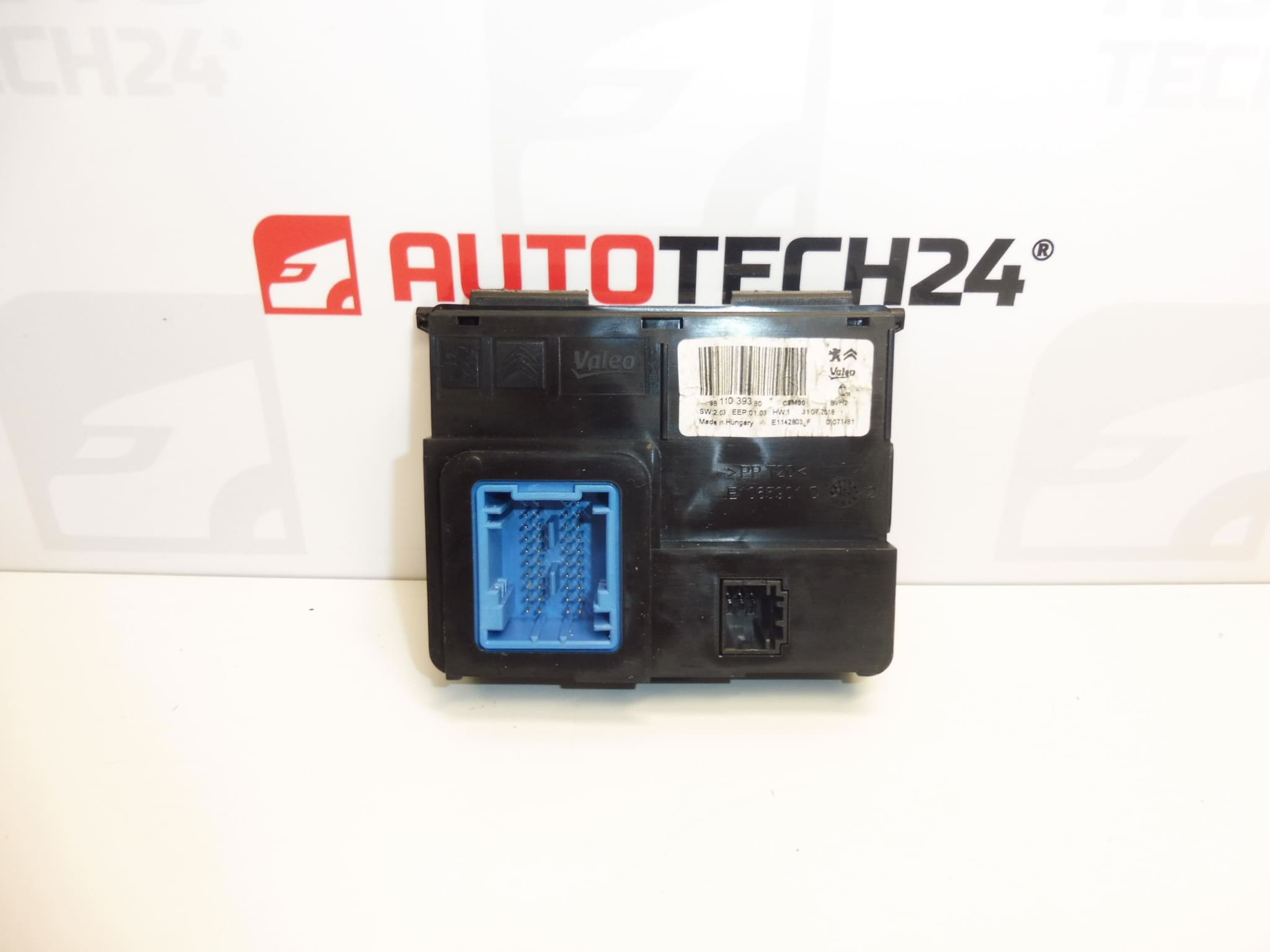

Použitá řídicí jednotka klimatizace Valeo je elektronický díl určený k řízení funkcí klimatizace. Nabízený kus pochází z vozu Citroën Berlingo K9 z roku 2020. Při hledání náhrady jsou důležitá zejména produktová čísla 9811039380, 1638190580 a 1690042680.
Výměna jednotky může být řešením při potvrzené závadě její elektroniky. Před nákupem porovnejte označení, konektory a provedení s původním dílem. Shodný model vozu sám o sobě nezaručuje shodu jednotky pro konkrétní výbavu klimatizace. Použitý díl představuje možnost opravy bez nutnosti pořizovat novou jednotku.
Technické informace
- Výrobce: Valeo
- Model: CITROEN BERLINGO III; Citroën Berlingo K9; OPEL COMBO E K9; PEUGEOT PARTNER III; PEUGEOT RIFTER — označení uvedená ve štítcích produktu.
- Původ dílu: Citroën Berlingo K9, rok 2020.
- Typ dílu: řídicí jednotka klimatizace.
- Stav: použitý díl.
- Další čísla: 1690042680.
Rok 2020 označuje původní vůz, nikoli úplný rozsah použitelnosti dílu. Konkrétní provedení klimatizace ani požadavky na konfiguraci jednotky nejsou v podkladech uvedeny.
Kódy produktů
- Kódy produktů: 9811039380, 1638190580, 1690042680.
Čísla slouží k identifikaci a vyhledání dílu. Jejich uvedení u produktu samo o sobě nepotvrzuje vzájemnou zaměnitelnost ve všech provedeních vozů.
Doporučení k montáži
Obecně pro tento typ elektronického dílu platí následující postup. Přesný přístup k jednotce, způsob odpojení napájení a případná konfigurace závisejí na konkrétním modelu a výbavě vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Nejprve diagnostikou a kontrolou elektroinstalace potvrďte, že příčina závady skutečně souvisí s řídicí jednotkou, nikoli s napájením, kabeláží nebo jinou částí klimatizace.
- Porovnejte produktová čísla, provedení pouzdra, upevňovací body, počet konektorů a jejich mechanické klíčování se starým kusem.
- Prohlédněte použitou jednotku: zkontrolujte praskliny, poškozené západky, ohnuté kontakty, korozi a stopy vlhkosti či přehřátí.
- Je-li to možné, před demontáží zaznamenejte diagnostické údaje a původní nastavení. Zjistěte ze servisní dokumentace, zda výměna vyžaduje konfiguraci nebo inicializaci.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí podle skutečného provedení upevnění.
- Plastové demontážní pomůcky, pokud je nutné uvolnit kryty nebo obložení.
- Diagnostický přístroj vhodný pro konkrétní vůz a případně multimetr pro kontrolu napájení podle schématu.
- Osvětlení, čistá suchá pracovní plocha a pomůcky pro označení konektorů.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte klimatizaci a zapalování a zajistěte jej proti nechtěnému pohybu.
- Dodržte postup výrobce pro uspání elektroniky a odpojení baterie. S konektory jednotky nepracujte pod napětím.
- Podle servisní dokumentace zpřístupněte jednotku. Kryty a příchytky uvolňujte bez násilí.
- Před rozpojením vyfotografujte vedení kabeláže a zapojení konektorů, případně je označte.
- Uvolněte pojistky konektorů a odpojte je tahem za těleso konektoru, nikoli za vodiče.
- Uvolněte upevnění a původní jednotku opatrně vyjměte, aniž byste namáhali okolní kabeláž.
- Zkontrolujte konektory a prostor montáže. Případné zatékání, korozi nebo poškození vodičů odstraňte před instalací náhradního dílu.
- Znovu porovnejte obě jednotky. Při rozdílném provedení konektorů nebo uchycení montáž přerušte; konektory neupravujte.
- Náhradní jednotku usaďte a upevněte podle servisního postupu. Pouzdro nesmí být mechanicky namáhané.
- Zapojte konektory až do zajištění pojistek. Kabeláž veďte tak, aby nebyla skřípnutá, napnutá ani v kontaktu s pohyblivými částmi.
- Obnovte napájení podle pokynů výrobce. Pokud je pro dané provedení předepsána konfigurace či inicializace, proveďte ji odpovídající diagnostikou.
- Ověřte funkci systému a po úspěšné kontrole dokončete montáž demontovaných krytů.
4) Kontroly po montáži a ověření funkce
- Vyzkoušejte reakce klimatizace na změnu nastavení a dostupné režimy podle výbavy vozu.
- Zkontrolujte diagnostiku a případné závady vyhodnoťte; samotné vymazání záznamů neřeší jejich příčinu.
- Ověřte, že funkce zůstává stabilní i po vypnutí a opětovném zapnutí zapalování.
- Pokud je to bezpečné, při krátké zkušební jízdě sledujte, zda se závada nevrací. Diagnostiku za jízdy nesmí obsluhovat řidič.
5) Nejčastější chyby při montáži a jak jim předejít
- Výměna bez ověření příčiny: nejprve prověřte napájení, kabeláž a související komponenty.
- Výběr pouze podle modelu vozu: porovnejte také označení jednotky, její provedení a požadavky konkrétní výbavy.
- Odpojování pod napětím: vždy dodržte předepsaný postup vypnutí a odpojení baterie.
- Násilné zapojování konektorů: zkontrolujte orientaci, kontakty a pojistky; správné spojení nevyžaduje úpravy.
- Opomenutí případné konfigurace: požadavky zjistěte v servisní dokumentaci před zahájením výměny.
- Neodstraněná vlhkost nebo závada elektroinstalace: odstraňte příčinu, aby nedošlo k poškození náhradní jednotky.
Důvody, proč dochází k poničení dílu
U elektronických jednotek klimatizace mohou obecně vést k poškození zejména následující vlivy. Nejde o popis zjištěného stavu tohoto kusu.
- Vlhkost a zatékání, které mohou způsobit korozi kontaktů nebo poškození elektroniky.
- Zkrat či nestabilní napájení v související elektroinstalaci.
- Dlouhodobé tepelné namáhání a stárnutí součástek, které mohou vést k nepravidelným výpadkům.
- Vibrace a mechanické poškození, například při nešetrné demontáži nebo nesprávném upevnění.
- Poškozené nebo uvolněné konektory, které mohou způsobovat výpadky a přehřívání kontaktů.
- Neodborný zásah, zejména manipulace s konektory pod napětím nebo nevhodné měření.
