Popis
Ovladač otvírání dveří řidiče pro vozy koncernu Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Barva HVV – SILVER
Popis dílu

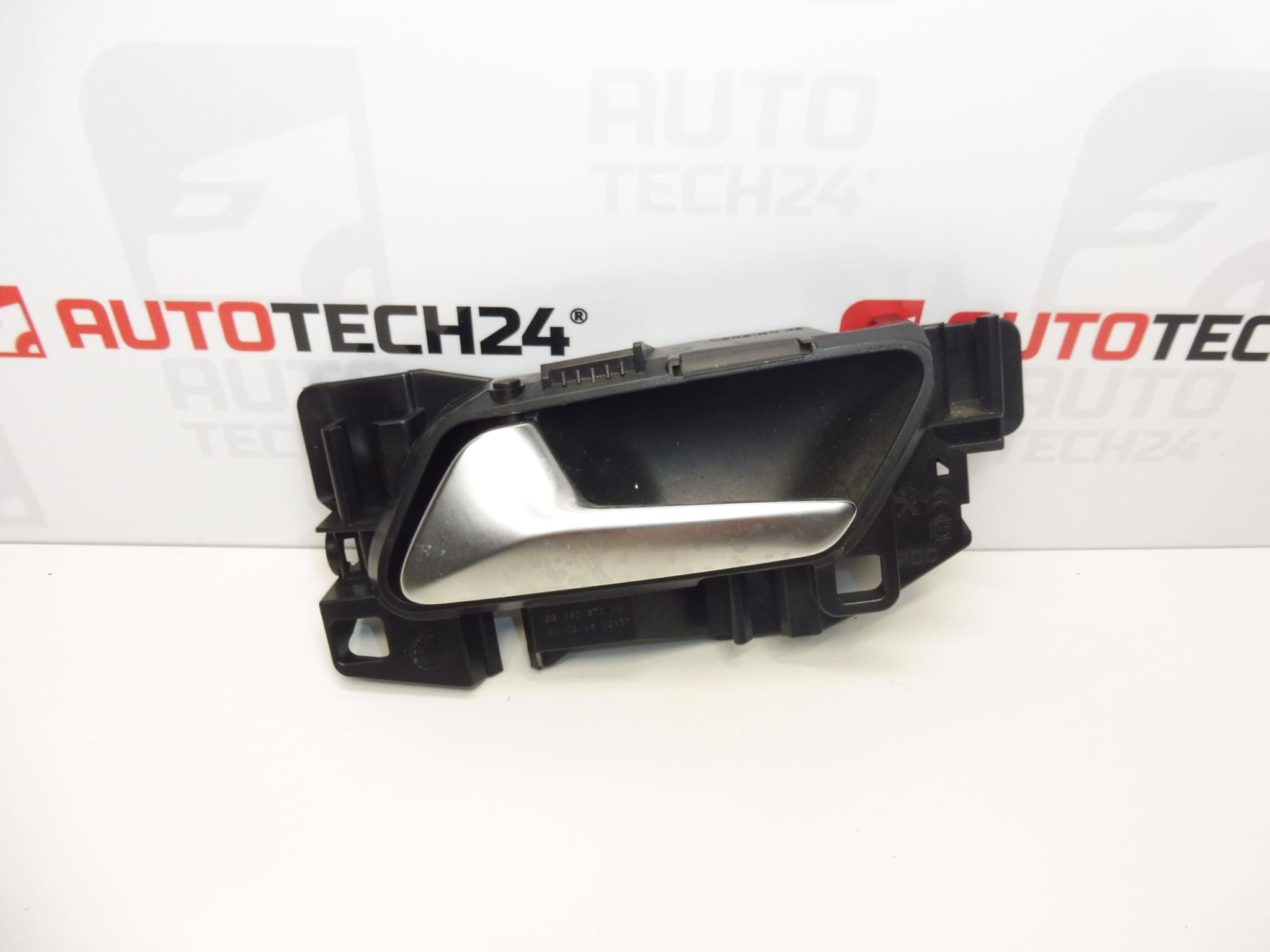

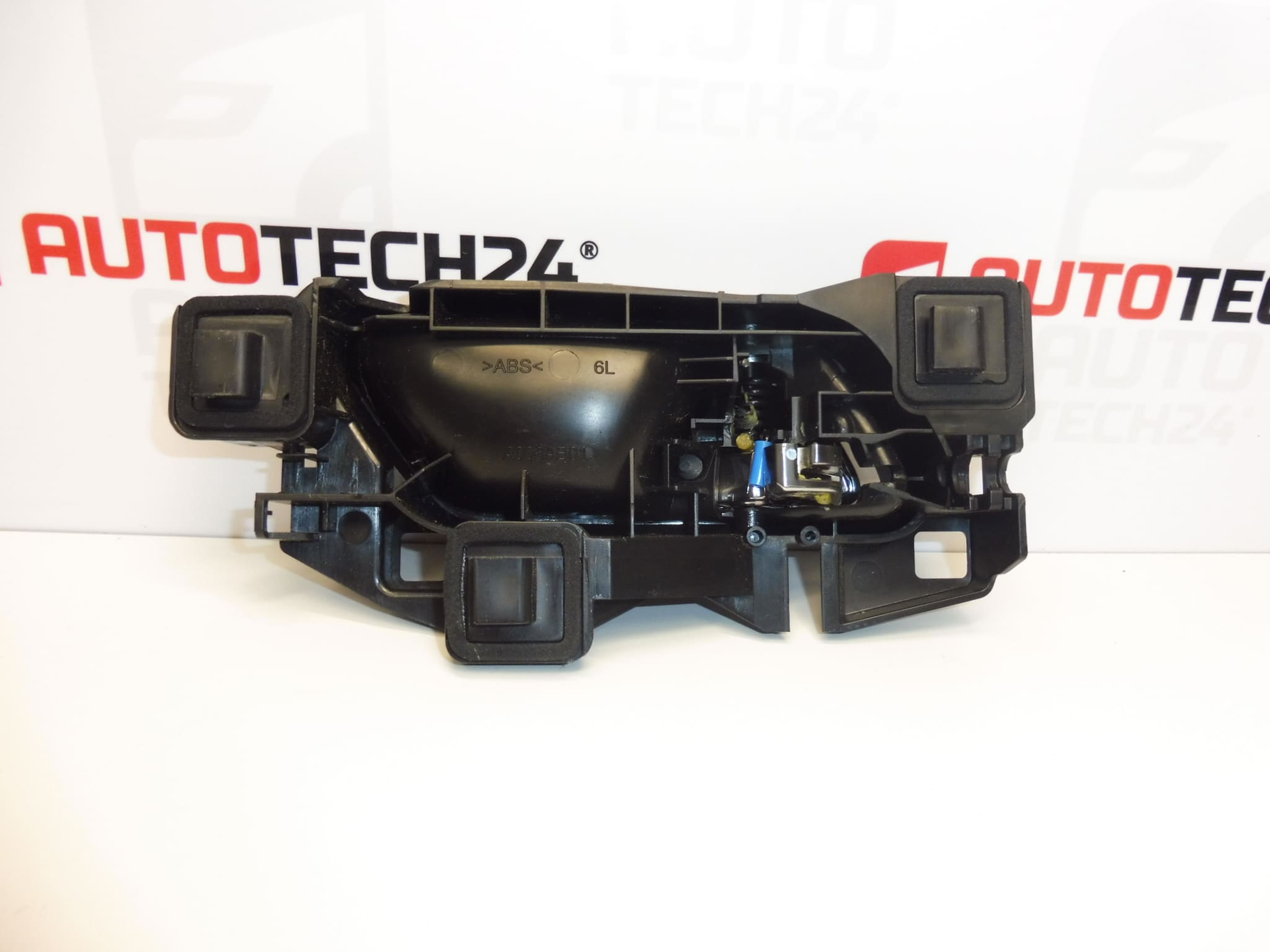

Použitá vnitřní klika dveří řidiče s produktovým číslem 98182873VV slouží k ovládání otevírání dveří z interiéru. Je vhodnou volbou při výměně poškozené kliky, například při prasknutí páčky nebo jejího uchycení. Před výměnou je důležité odlišit závadu samotné kliky od problému v navazujícím ovládacím mechanismu či zámku.
V podkladech jsou uvedeny modely Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III a PEUGEOT RIFTER. Při výběru porovnejte číslo 98182873VV, tvar, upevňovací body a provedení napojení na mechanismus původního dílu. Samotný název modelu nemusí rozlišovat všechna provedení.
Technické informace
- Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT PARTNER III | PEUGEOT RIFTER.
- Typ dílu: vnitřní klika / ovladač otvírání dveří.
- Určení: dveře řidiče.
- Stav: použitý díl.
- Další čísla: neuvedeno.
- Konkrétní modely FIAT a TOYOTA: neuvedeno.
Kódy produktů
- Kódy produktů: 98182873VV.
Produktové číslo je důležitým údajem pro dohledání dílu. Porovnejte je s označením původní kliky spolu s jejím konstrukčním provedením.
Doporučení k montáži
Následující postup je obecný pro výměnu vnitřní dveřní kliky. Přesný způsob demontáže obložení, upevnění kliky a připojení ovládacího mechanismu závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte produktové číslo, tvar kliky, upevňovací body a způsob připojení lanka či táhla se starým kusem.
- Prohlédněte použitý díl: zaměřte se na praskliny, poškozené úchyty, nadměrnou vůli a plynulost pohybu páčky.
- Zkontrolujte, zda problém nezpůsobuje uvolněné nebo poškozené lanko, táhlo či zatuhlý zámek. Nově namontovaná klika tuto závadu sama neodstraní.
- Připravte si místo pro přehledné uložení spojovacího materiálu a zajistěte dveře proti nechtěnému pohybu.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající použitým spojům.
- Plastové páčidlo na demontáž interiérového obložení.
- Pracovní světlo, ochranné rukavice a čistý hadřík.
- Nádobka na šrouby a příchytky; případné poškozené upevňovací prvky nahraďte odpovídajícím provedením.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte zapalování a otevřete dveře řidiče.
- Podle servisního postupu zjistěte způsob zpřístupnění kliky. Pokud je nutné odpojovat elektrické prvky, dodržte předepsaný postup pro odpojení napájení.
- Opatrně sejměte potřebné krytky a uvolněte příslušné upevňovací prvky. Nepáčte obložení, dokud nejsou uvolněny všechny jeho spoje.
- Pokud je nutné obložení dveří odsunout nebo sejmout, podepřete je a případné konektory odpojujte za jejich těla po uvolnění pojistek, nikoli tahem za vodiče.
- Před rozpojením si zaznamenejte vedení lanka nebo táhla a polohu jeho zajištění, například fotografií.
- Uvolněte kliku a opatrně odpojte navazující ovládací mechanismus. Na plastové západky nepoužívejte nadměrnou sílu.
- Zkontrolujte stav uchycení, lanka či táhla a odstraňte nečistoty z dosedacích ploch. Zjištěné závady vyřešte před osazením náhradního dílu.
- Připojte použitou kliku stejným způsobem jako původní díl. Ověřte správné usazení koncovek a všech pojistek.
- Usaďte kliku do upevňovacích bodů a zajistěte ji podle postupu výrobce. Plastové části nesmějí být namáhané nesprávným usazením nebo přetažením spojů.
- Při otevřených dveřích zkontrolujte plynulý chod páčky, její návrat a přenos pohybu na ovládací mechanismus. Před prvním zavřením zajistěte možnost dveře znovu otevřít.
- Namontujte zpět demontované obložení a případné konektory. Zkontrolujte, že žádné vedení není přiskřípnuté a všechny příchytky správně drží.
- Obnovte napájení, pokud bylo odpojeno, předepsaným způsobem a proveďte závěrečné ověření funkce.
4) Kontroly po montáži a ověření funkce
- Opakovaně vyzkoušejte otevření dveří zevnitř i zvenku a funkci zamykání a odemykání.
- Ověřte, že se klika nezadrhává, vrací se do výchozí polohy a obložení nebrání jejímu pohybu.
- Zkontrolujte, že dveře bezpečně zavírají a drží v zámku. Pokud byla odpojena elektrická výbava dveří, ověřte také její funkci.
- Zkušební jízda není pro samotné ověření kliky obvykle nutná. S vozem nevyjíždějte, pokud není bezpečné zavírání a otevírání dveří potvrzeno.
5) Nejčastější chyby při montáži a jak jim předejít
- Nesprávně zajištěné lanko nebo táhlo: před zakrytováním zkontrolujte koncovky i jejich pojistky.
- Poškození úchytů při páčení: nejprve vyhledejte a uvolněte všechny spoje, poté použijte vhodné plastové nářadí.
- Přiskřípnuté vedení: zachovejte původní trasu lanka i kabeláže a ověřte jejich volný průchod.
- Přetažené upevnění: dodržte pokyny výrobce a nesnažte se dotažením vyrovnat nesprávně usazený díl.
- Ponechání závady zámku: při neobvykle vysokém odporu nepoužívejte sílu, ale nejprve zjistěte příčinu.
Důvody, proč dochází k poničení dílu
U vnitřních dveřních klik obecně dochází k poškození zejména následkem opakovaného mechanického namáhání, stárnutí materiálu nebo závady navazujícího mechanismu. Nejde o popis zjištěného stavu tohoto konkrétního kusu.
- Opotřebení pohyblivých částí: časté používání může způsobit vůle a zhoršení chodu páčky.
- Nadměrná síla při otevírání: tah proti zatuhlému zámku nebo poškozenému lanku může přetížit kliku a její úchyty.
- Stárnutí plastových částí: teplotní změny a dlouhodobé namáhání mohou přispět ke křehnutí a praskání.
- Nešetrná demontáž: páčení bez uvolnění pojistek může poškodit uchycení nebo napojení ovládacího mechanismu.
- Nesprávná předchozí montáž: špatně vedené lanko, neúplné zajištění nebo pnutí v uchycení zvyšují zatížení dílu.
