Popis

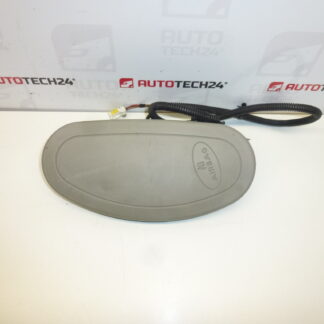

Airbag do pravého sedáku pro vozy Citroën C5 I a II. Barva HZW – Šedá Matinal. Sedák spolujezdce.
Popis produktu
Boční airbag integrovaný do sedáku pro pravé (spolujezdcovo) sedadlo vozů Citroën C5 první a druhé generace. Náhradní díl je označen kódy 96541529ZW, 96391352ZW a 8216GZ, díky čemuž je snadno dohledatelný v katalogu nebo při hledání podle výrobního čísla. Produkt je určen pro automechaniky i zručné kutily, kteří provádějí opravy a výměny v interiéru vozidla.
Funkce
Airbag sedáku je součástí systému ochrany posádky při bočním nárazu. Při aktivaci doplňuje ochranu pásů a hlavových airbagů tím, že snižuje riziko poranění pánve a trupu tím, že zabraňuje nadměrnému bočnímu pohybu těla. Jedná se o pyrotechnické zařízení s rychlou expanzí výplně, umístěné v sedákové části sedadla.
Jak se produkt vyměňuje
- Vypněte zapalování a odpojte záporný pól baterie. Po odpojení baterie vyčkejte minimálně 10 minut, aby se vybil systém SRS a kondenzátory.
- Posuňte sedadlo do nejvhodnější polohy a odpojte kryty spodní části sedadla. Identifikujte konektor airbagu (obvykle žlutý bezpečnostní konektor) a odpojte jej opatrně podle servisního postupu.
- Uvolněte upevňovací šrouby airbagu v sedáku a vyjměte poškozenou jednotku. Při manipulaci držte airbag směrem od těla a citlivých částí vozu.
- Osadíte nový airbag: zasuňte a zajistěte konektor, upevněte airbag šrouby na původní místo a opravte kryty sedadla. Utáhněte upevňovací prvky na moment předepsaný výrobcem sedadla.
- Po opětovném připojení baterie proveďte diagnostiku systému SRS pomocí vhodného diagnostického přístroje (např. nástroje kompatibilního s PSA), vymažte případné chybové kódy a ověřte stav kontrolky airbagu v přístrojové desce.
Doporučení k montáži
- Práci provádějte v suchém prostředí a používejte izolační nástroje, abyste předešli zkratu na konektorech.
- Vždy odpojte záporný pól baterie a dodržte dobu čekání minimálně 10 minut před manipulací s airbagem.
- Při manipulaci s airbagem dbejte na orientaci modulu (směřuje pryč od osoby) a neodstraňujte bezpečnostní kryty násilím.
- Po výměně proveďte kontrolu elektrického připojení a diagnostiku SRS. Pro přístup k servisním funkcím PSA je doporučeno použít profesionální diagnostiku (DiagBox/Lexia/PP2000) nebo ekvivalentní servisní vybavení.
- Poškozené nebo aktivované airbagy likvidujte v souladu s předpisy pro nebezpečné odpady; nekomprimujte a nemanipulujte s pyrotechnickou náplní.
Důvod, proč se díl nejčastěji pokazí
Airbagy v sedácích selhávají nejčastěji následkem aktivace při dopravní nehodě, kdy je nutné modul vyměnit. Další časté příčiny poruch jsou poškození konektorů nebo kabeláže (např. oděrem v oblasti židlí), koroze kontaktů, následky zatékání nebo vlhkosti v interiéru a mechanické poškození při opravách. Elektronické poruchy se projeví chybovými kódy v diagnostice SRS a rozsvícením kontrolky airbagu na přístrojové desce.
Technické informace
- Výrobce: Stellantis / Citroën
- Model: Citroën C5 I, Citroën C5 II
- Kódy produktů: 96391352ZW, 96541529ZW, 8216GZ
- Další čísla: 96541529ZW; 96391352ZW; 8216GZ
