BSI-EL3-CEM00 Citroën Peugeot Opel 9826323580 1634164880

Popis

BSI Q03-00 Continental pro vozy CITROEN, Peugeot a Opel

Popis dílu

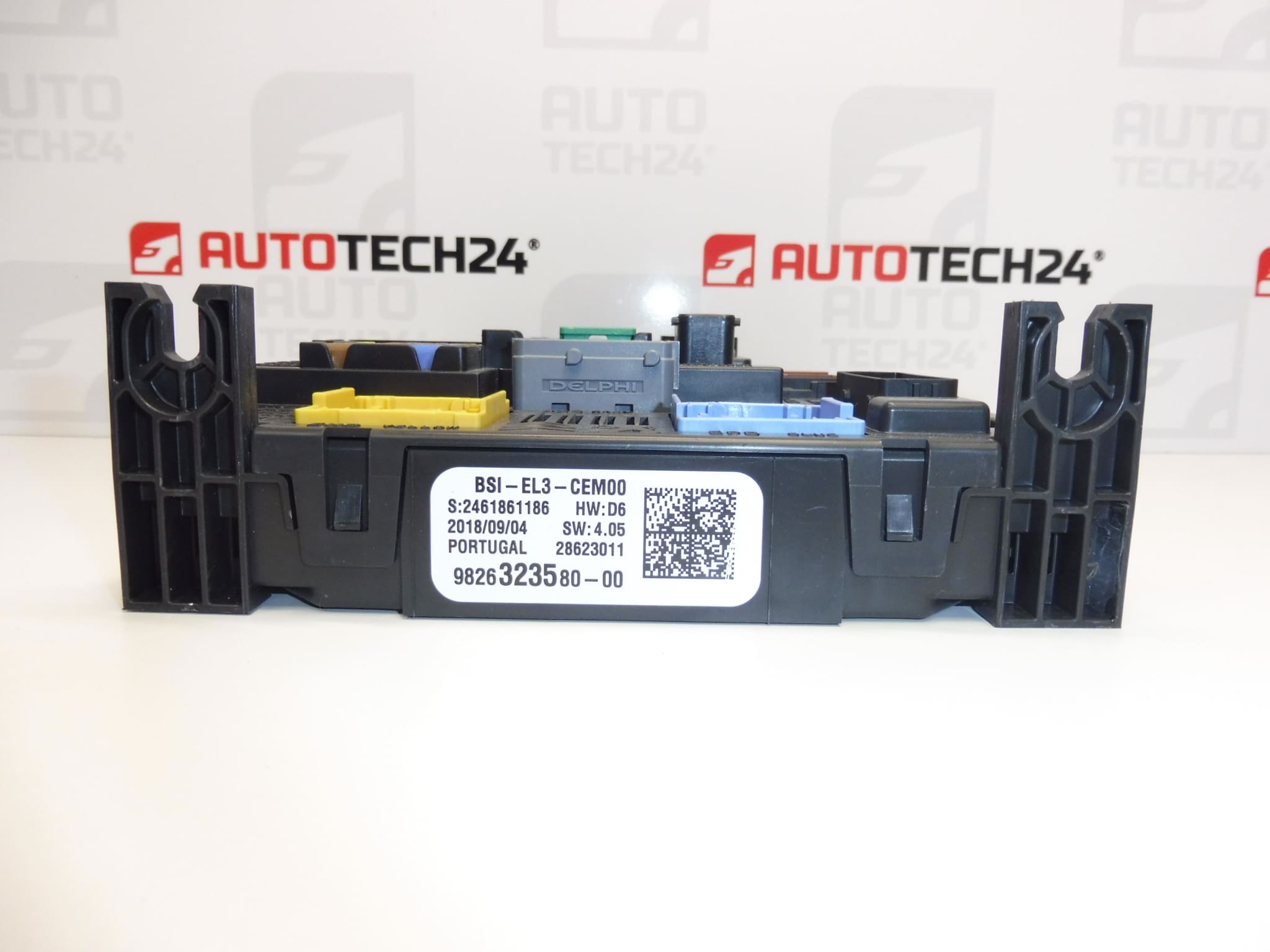

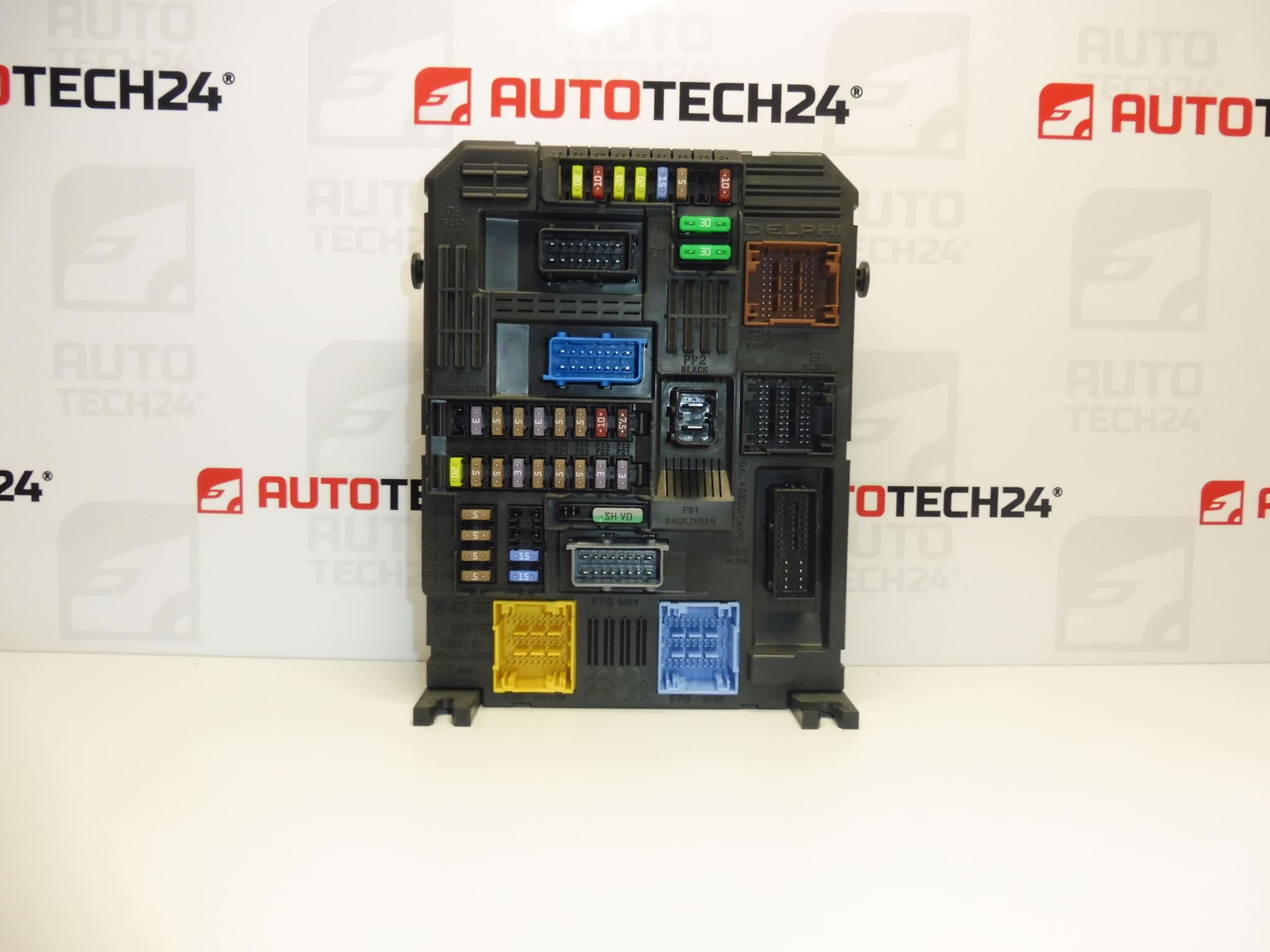

Použitá komfortní řídicí jednotka BSI Continental s označením BSI-EL3-CEM00 v názvu produktu a Q03-00 v dodaném popisu. Jednotky BSI obecně zajišťují řízení komfortních a vybraných elektrických funkcí vozu a komunikaci mezi elektronickými systémy. Konkrétní rozsah funkcí závisí na provedení a výbavě vozidla.

V podkladech jsou uvedeny modely Citroën Berlingo K9, OPEL COMBO E K9 a PEUGEOT RIFTER. Pokud hledáte náhradní BSI podle čísla 9826323580, 1634164880 nebo 1669610480, porovnejte údaje a provedení s původní jednotkou. Použitý díl může být řešením při výměně vadné komfortní jednotky; před montáží je však potřeba počítat s přenosem dat nebo přizpůsobením elektroniky vozidlu.

Technické informace

• Výrobce: Continental
• Model: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER
• Typ dílu: BSI – komfortní řídicí jednotka
• Označení v názvu produktu: BSI-EL3-CEM00
• Označení v původním popisu: BSI Q03-00
• Další čísla: neuvedeno
• Stav: použitý díl

Ročníky, motorizace ani konkrétní konfigurace výbavy nejsou v podkladech uvedeny. Samotný název modelu nepotvrzuje vhodnost jednotky pro každé jeho provedení.

Kódy produktů

• Kódy produktů: 9826323580, 1634164880, 1669610480

Čísla jsou převzata z dodaných podkladů. Jejich uvedení samo o sobě nepotvrzuje vzájemnou zaměnitelnost všech variant. Při výběru porovnejte označení původního dílu, konektory a požadavky na konfiguraci jednotky.

Doporučení k montáži

Následující postup je obecný pro výměnu jednotky BSI. Přesný přístup k dílu, odpojení napájení i způsob zprovoznění závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.

1) Před montáží

• Nejprve diagnostikou ověřte příčinu závady. Podobné projevy mohou způsobovat také vadné napájení, kostření, pojistky nebo kabeláž.
• Porovnejte označení obou jednotek, tvar a osazení konektorů i mechanické uchycení. Rozdílná označení uvedená v názvu a popisu nepovažujte automaticky za totožná provedení.
• Zkontrolujte použitý díl: kryt, pojistky konektorů, kontakty, případné stopy vlhkosti, koroze či přehřátí. Jednotku s viditelným poškozením nezapojujte bez odborného posouzení.
• Předem zvolte způsob přenosu dat nebo inicializace. Pokud původní jednotka komunikuje, uložte dostupnou konfiguraci a diagnostický záznam.

2) Potřebné nářadí a materiál

• Běžné montážní nářadí odpovídající použitým upevňovacím prvkům a případně plastové nástroje pro demontáž krytů.
• Diagnostika vhodná pro dané vozidlo; pro přenos dat odpovídající programovací vybavení.
• Multimetr, osvětlení a pomůcky pro označení konektorů.
• Pro programování stabilizovaný napájecí zdroj podle požadavků servisního postupu.

3) Postup montáže krok za krokem

1. Zaznamenejte projevy závady a před demontáží proveďte diagnostiku vozidla.
2. Uložte dostupné údaje původní jednotky a připravte postup klonování nebo inicializace.
3. Vypněte spotřebiče a zapalování. Nechte elektroniku přejít do klidového stavu podle pokynů výrobce.
4. Odpojte baterii předepsaným způsobem. Konektory BSI neodpojujte pod napětím.
5. Zpřístupněte jednotku podle servisní dokumentace. Před rozpojením si zaznamenejte vedení kabeláže a zapojení konektorů.
6. Uvolněte konektorové pojistky a konektory odpojte bez tahu za vodiče. Poté uvolněte upevnění původní jednotky.
7. Zkontrolujte kabeláž a kontakty. Případné zatékání nebo poškození elektrické instalace odstraňte před osazením náhradního dílu.
8. Nechte provést potřebnou přípravu náhradní jednotky podle zvolené metody. Přenos dat vyžadující vyjmutou jednotku dokončete před jejím osazením.
9. Jednotku upevněte, zapojte konektory a zajistěte jejich pojistky. Kabeláž nesmí být napnutá ani přiskřípnutá.
10. Připojte baterii postupem výrobce, dokončete potřebnou inicializaci a kódování a následně proveďte diagnostickou i funkční kontrolu.

4) Kontroly po montáži a ověření funkce

Ověřte komunikaci jednotky s diagnostikou, správnou konfiguraci a funkci klíčů. Podle výbavy vozu vyzkoušejte startování, centrální zamykání, osvětlení, stěrače a další funkce související s BSI. Zkontrolujte hlášení přístrojové desky. Krátkou zkušební jízdu proveďte až po úspěšné kontrole bezpečnostně důležitých funkcí a následně znovu načtěte diagnostiku.

5) Nejčastější chyby při montáži a jak jim předejít

• Výměna bez ověření příčiny závady: nejprve prověřte napájení, kostření a kabeláž.
• Výběr pouze podle modelu vozu: porovnejte také označení a provedení jednotky.
• Očekávání funkce ihned po zapojení: předem zajistěte potřebný přenos dat nebo inicializaci.
• Odpojování bez uspání elektroniky: dodržte předepsaný postup vypnutí a odpojení baterie.
• Přerušení napájení při programování: použijte odpovídající stabilizované napájení a nepřerušujte probíhající operaci.

Montáž a kódování – důležité

• Jednotka je použitá a je „spárovaná“ s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

U jednotek BSI obecně patří mezi možné příčiny poškození následující vlivy; nejde o popis stavu tohoto konkrétního kusu:

• Vlhkost a zatékání, které mohou způsobit korozi kontaktů a elektroniky.
• Zkrat v kabeláži nebo připojeném spotřebiči, který může poškodit výstupní obvody jednotky.
• Přepětí, nesprávné připojení napájení nebo nevhodná manipulace s baterií.
• Mechanické poškození konektorů při nešetrné demontáži nebo zapojování.
• Přerušené programování či chybný zásah do dat, který může jednotku vyřadit z provozu.

Před výměnou odstraňte i původní příčinu závady, aby neohrozila náhradní jednotku.
