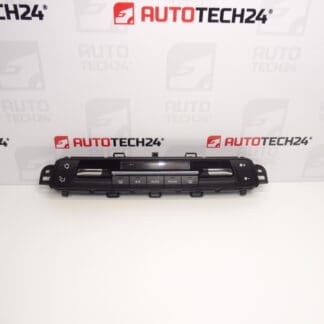

Ovladač topení Citroën Peugeot Opel 98075402ZD

Popis

Ovladač topení a klimatizace pro vozy Citroën Berlingo K9 a Peugeot RIFTER a Opel COMBO
Ochranné sklo displeje má malou prasklinu, plně funkční

Popis dílu

Použitý ovladač topení a klimatizace 98075402ZD slouží k obsluze vytápění a klimatizace vozidla. Je určen pro vozy uvedené v podkladech: Citroën Berlingo K9, Peugeot RIFTER a Opel COMBO. Při výběru náhrady porovnejte zejména produktové číslo, provedení ovládacího panelu a připojení s původním dílem.

Díl je dle popisu plně funkční, ochranné sklo displeje však má malou prasklinu. Jde o možnost náhrady nefunkčního ovladače pro zákazníka, který upřednostní funkčnost před bezvadným vzhledem. Prasklinu zohledněte při výběru i při manipulaci a montáži.

Technické informace

• Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis CITROEN PEUGEOT.
• Model: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER.
• Typ dílu: ovladač topení a klimatizace.
• Stav: použitý, dle dodaného popisu plně funkční.
• Vizuální poškození: malá prasklina ochranného skla displeje.
• Další čísla: neuvedeno.

Kódy produktů

• Kódy produktů: 98075402ZD.
• Modely dle štítků: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER.

Číslo 98075402ZD je hlavním údajem pro vyhledání tohoto ovladače. Při porovnávání s původním kusem zohledněte také konektory, uchycení a uspořádání ovládacích prvků.

Doporučení k montáži

Následující postup je obecný, typicky pro výměnu elektrického ovladače topení a klimatizace. Přesné kroky demontáže obložení, odpojení napájení a případného nastavení závisí na konkrétním modelu a provedení vozu. Řiďte se servisní dokumentací výrobce.

1) Před montáží

• Porovnejte produktové číslo, tvar panelu, rozmístění ovladačů, konektory a upevňovací body se starým kusem.
• Prohlédněte pouzdro, úchyty a kontakty konektorů. Hledejte uvolněné části, deformace, oxidaci nebo stopy vlhkosti.
• U tohoto kusu zkontrolujte stav praskliny ochranného skla. Na sklo netlačte a nepoužívejte jej jako opěrný bod při zasouvání panelu.
• Před výměnou prověřte, zda závadu nezpůsobuje napájení, kabeláž nebo jiná část systému. Výměna ovladače takovou příčinu nemusí odstranit.

2) Potřebné nářadí a materiál

• Plastové nástroje pro šetrnou demontáž obložení.
• Šroubováky nebo vhodné bity podle skutečně použitých upevňovacích prvků.
• Svítilna, měkká podložka na odložené díly a nádoba na drobný spojovací materiál.
• Podle potřeby vhodný měřicí přístroj a diagnostické vybavení pro ověření elektrické závady.

3) Postup montáže krok za krokem

1. Vozidlo bezpečně odstavte, zajistěte proti pohybu a vypněte zapalování i elektrické spotřebiče.
2. Podle pokynů výrobce nechte elektronické systémy přejít do klidového stavu a odpojte baterii předepsaným postupem.
3. Chraňte okolní povrchy před poškrábáním a zjistěte způsob uchycení obložení podle servisní dokumentace.
4. Opatrně uvolněte potřebné kryty. Plastové příchytky nepáčte silou a nepoužívejte displej jako místo pro zapření nástroje.
5. Uvolněte upevnění původního ovladače a vysuňte jej pouze natolik, aby byly přístupné elektrické spoje.
6. Zaznamenejte vedení kabeláže a polohu konektorů. Odjistěte jejich pojistky a odpojte je tahem za tělo konektoru, nikoli za vodiče.
7. Porovnejte oba díly vedle sebe a prohlédněte konektory vozidla. Poškozené spoje nebo kabeláž vyřešte před připojením náhradního ovladače.
8. Připojte konektory k náhradnímu dílu bez použití síly a ověřte správné zajištění pojistek.
9. Usaďte ovladač tak, aby kabeláž nebyla skřípnutá ani napnutá. Upevněte jej předepsaným způsobem bez tlaku na prasklé ochranné sklo.
10. Vraťte obložení, připojte baterii podle postupu výrobce a proveďte případné úkony požadované servisní dokumentací po obnovení napájení.

4) Kontroly po montáži a ověření funkce

• Zkontrolujte pevné usazení panelu, stav skla a to, že žádný ovládací prvek není mechanicky blokovaný.
• Ověřte displej a odezvu všech dostupných tlačítek či otočných ovladačů podle skutečné výbavy vozu.
• Vyzkoušejte změny nastavení topení, ventilace a klimatizace v podmínkách, které umožňují jejich provoz. Sledujte reakci systému, nejen změnu údajů na displeji.
• Pokud je nutná krátká zkušební jízda, provádějte ovládání bezpečně, bez odvádění pozornosti od řízení. Při výpadcích funkce znovu zkontrolujte spoje a pokračujte diagnostikou.

5) Nejčastější chyby při montáži a jak jim předejít

• Výběr pouze podle vzhledu: porovnejte také produktové číslo, konektory a provedení ovládání.
• Tahání za kabely: nejprve odjistěte konektor a manipulujte pouze s jeho tělem.
• Poškození skla při zatlačování panelu: sílu přenášejte přes pevné části pouzdra, nikoli přes displej.
• Skřípnutá kabeláž nebo nezajištěný konektor: před konečným upevněním ověřte vedení vodičů a zaklapnutí pojistek.
• Výměna bez zjištění příčiny závady: nejprve vylučte problém napájení, vedení nebo dalších částí systému.

Důvody, proč dochází k poničení dílu

U ovladačů topení a klimatizace se obecně mohou objevit následující příčiny poškození. Příčina praskliny tohoto konkrétního kusu není v podkladech uvedena.

• Mechanický náraz nebo tlak na displej může poškodit ochranné sklo či pouzdro.
• Nešetrná demontáž může vést k ulomení úchytů, poškození konektorů nebo namáhání panelu.
• Vniknutí vlhkosti či čisticích prostředků může způsobit oxidaci kontaktů a závady elektroniky.
• Dlouhodobé používání může opotřebovat tlačítka, otočné ovladače a jejich kontakty.
• Závady elektroinstalace nebo nesprávná manipulace při připojeném napájení mohou poškodit elektronické součásti.
