Popis

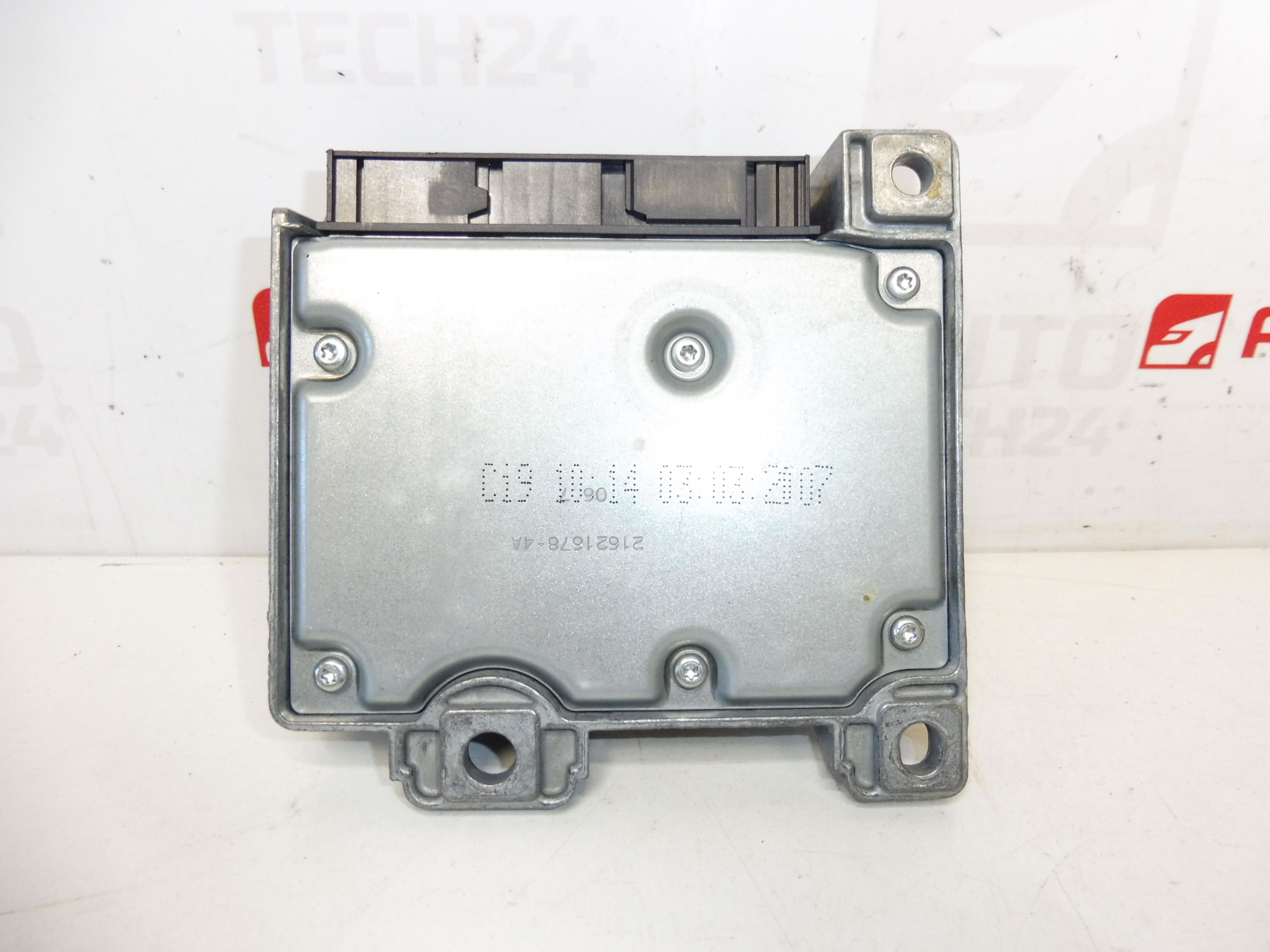

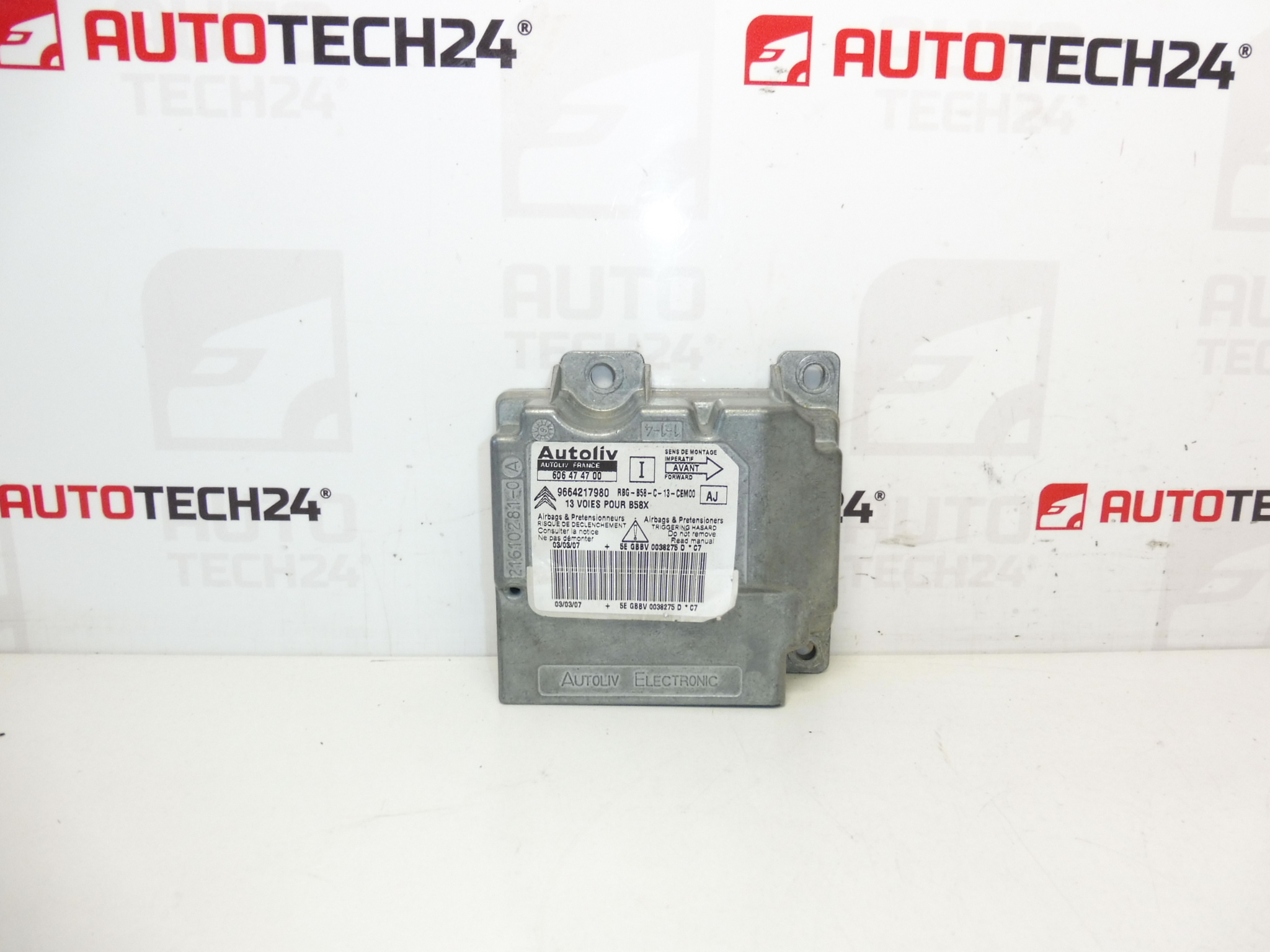

Jednotka airbagů pro vozy Citroën C4 Picasso
Plně funkční
Řídící jednotka airbagů (SRS) pro model Citroën C4 Picasso, dodávaná s originálními referenčními čísly uvedenými níže. Jedná se o klíčovou bezpečnostní součást vozidla, která monitoruje senzory nárazu, vyhodnocuje kolize a spouští aktivaci airbagů a předpínačů bezpečnostních pásů. Popis a kódové označení usnadní rychlé vyhledání dílu podle katalogového čísla při opravách nebo výměnách v autoservisu či domácí dílně.
Technické informace
- Výrobce: Stellantis
- Model: Citroën C4 Picasso
- Kódy produktů: 9664217980, 603474700
- Další čísla: 6546A8, 6546A9, NFP
Funkce dílu
Řídící jednotka airbagů (SRS) zpracovává signály ze snímačů nárazu, určuje intenzitu kolize a iniciuje spuštění příslušných bezpečnostních systémů (airbagy, předpínače pásů). Současně ukládá chybové kódy a údaje o zásahu, komunikuje s ostatními řídicími jednotkami přes datovou sběrnici a dočasně napájí obvody potřebné pro řízení nasazení.
Výměna a uvedení do provozu
Obecný postup výměny:
- Odpojte záporný pól baterie a počkejte minimálně 10 minut, aby se vybitily kondenzátory SRS systému.
- Odstraňte kryty a přístupové panely pro dosažení řídicí jednotky (umístění se může lišit podle výbavy a roku výroby).
- Opatrně odpojte konektory a upevnění jednotky. Zaznamenání polohy a orientace jednotky usnadní montáž nové.
- Nainstalujte náhradní jednotku, zafixujte ji a správně zasuňte konektory. Zajistěte, aby byly kontakty čisté a nepoškozené.
- Po opětovném připojení baterie proveďte kontrolu chybových kódů a vymazání závad pomocí diagnostického přístroje podporujícího SRS (např. DiagBox/LEXIA nebo kompatibilní zařízení pro SRS).
- Ověřte, že kontrolka airbagu na přístrojové desce zhasla a systém je v klidovém stavu.
Doporučení k montáži
- Montáž provádějte v suchém prostředí a při vypnutém napájení vozidla. Před zahájením vždy odpojte baterii.
- Dbajte na antistatické postupy a nemanipulujte s kontakty bez ochranných opatření.
- Zkontrolujte kabeláž a konektory na případnou korozi nebo mechanické poškození; poškozené díly vyměňte před instalací jednotky.
- Po výměně použijte diagnostiku k vymazání kódů a ověření funkčnosti; u nejasností využijte servisní diagnostiku značky.
- Neprovádějte zkrácené postupy při montáži – chybné připojení nebo nedostatečná fixace může vést k nesprávnému fungování systému při nehodě.
Důvod, proč se díl nejčastěji pokazí
- Poškození v důsledku kolize: Po aktivaci airbagů je jednotka často vystavena nárazovým událostem nebo přepětí a musí být vyměněna.
- Voda a koroze: Vniknutí vlhkosti nebo soli do konektorů způsobuje poruchy elektroniky.
- Elektrické přepětí nebo chybné zapojení: Špatné napájení, startování vozu s nesprávnou elektroinstalací nebo odpojení při zapnutém napětí může jednotku poškodit.
- Mechanické poškození konektorů a kabeláže při neodborné manipulaci.
Hledání podle katalogových čísel (např. 9664217980, 603474700, 6546A8) výrazně urychlí identifikaci správné jednotky při opravách. Díky přesnému označení a informacím v tomto popisu ji snadno najdou jak profesionální autoservisy, tak zruční kutilové provádějící opravy svépomocí.
