Popis
Kabel záporného pólu baterie s řídící jednotkou pro vozy Citroën Peugeot
Popis dílu

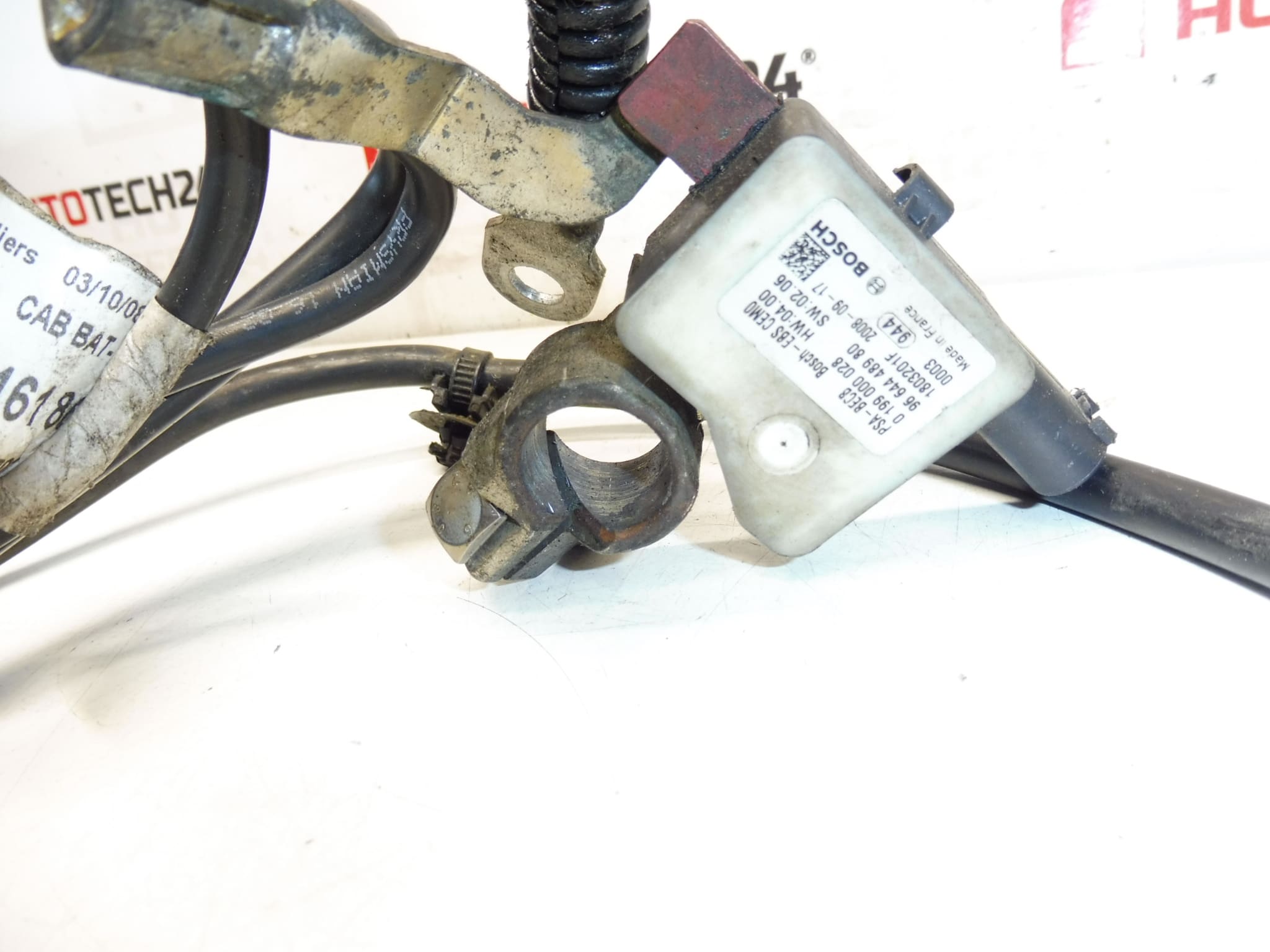

Tento kabel záporného pólu baterie je součást elektroinstalace, která zajišťuje spolehlivé ukostření a přenos potřebných signálů. Díky integrované řídící jednotce je důležité hlídat shodu podle produktových kódů – u těchto dílů bývá číslo rozhodující při správné záměně.
Vhodné pro použití při opravě poškozeného kabelu, závadách na ukostření nebo při výměně dílu s nevyhovujícím kontaktem či konektory. Kategorie dílu odpovídá elektro součástem / kabelovým svazkům (motorové svazky).
Technické informace
- Výrobce: Stellantis
- Model: Citroen C5 X7; Peugeot 407
- Další čísla: 5638VZ, NFP
Kódy produktů
- Kódy produktů: 9664448980, 9663716180
Doporučení k montáži
Obecně/typicky pro tento typ dílu platí, že jde o součást kabeláže baterie a ukostření, kde je klíčová bezpečnost, čisté dosedací plochy a správné vedení kabelu. Přesné kroky se mohou lišit podle konkrétního modelu a provedení vozu.
1) Před montáží
- Porovnejte starý a nový díl podle kódů 9664448980 / 9663716180 a případně dalších označení.
- Zkontrolujte, zda nejsou poškozené konektory, izolace, oka kostry nebo tělo řídící jednotky (praskliny, známky přehřátí/oxidace).
- Ověřte shodu tvaru, délky a trasování kabelu (aby nedocházelo k pnutí nebo kontaktu s horkými/ostrými částmi).
2) Potřebné nářadí a materiál
- Běžná sada klíčů a nástrčných hlavic
- Šroubováky / páčidlo na uvolnění plastových příchytek (dle provedení)
- Čisticí prostředek na elektrické kontakty, hadřík
- Ochranné rukavice, případně izolační páska a stahovací pásky pro korektní uchycení kabeláže
3) Postup montáže krok za krokem
- Vypněte zapalování, vyjměte klíč a nechte vůz v klidu (typicky kvůli uspání elektroniky).
- Odpojte baterii (vždy postupujte bezpečně a dle servisních zásad pro práci na elektroinstalaci).
- Zpřístupněte vedení kabelu a uvolněte příchytky/úchyty tak, abyste kabel netahali násilím.
- Odpojte elektrické konektory související s kabeláží/řídící jednotkou (odjištění pojistek konektorů provádějte opatrně).
- Povolte a sejměte ukostřovací bod / oko kabelu (dle provedení).
- Demontujte původní kabel a porovnejte s náhradním kusem orientaci a umístění konektorů.
- Vyčistěte dosedací plochy ukostření a zkontrolujte, že nejsou zoxidované nebo mechanicky poškozené.
- Namontujte nový kabel do původní trasy, zajistěte jej do všech úchytů tak, aby se nedřel a nebyl v tahu.
- Připojte konektory a ujistěte se, že pojistky konektorů jsou správně zacvaknuté.
- Připojte ukostření a zkontrolujte pevné a čisté dosednutí.
- Připojte baterii zpět.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte, že kabel nikde nezasahuje do pohyblivých částí a není v kontaktu s místy, která by mohla poškodit izolaci.
- Ověřte stabilní start, stabilní napájení a běžné chování elektrických spotřebičů (bez výpadků).
- Po krátké zkušební jízdě vizuálně překontrolujte uchycení a případné povolení úchytů.
5) Nejčastější chyby při montáži + jak jim předejít
- Nečištěné ukostření → oxidace způsobuje přechodový odpor; vždy očistit dosedací plochy.
- Špatné vedení kabelu → prodření izolace; používat původní trasu a všechny úchyty.
- Nedocvaknuté konektory → výpadky a nespolehlivost; vždy zkontrolovat pojistky konektorů.
- Manipulace bez odpojení baterie → riziko zkratu/poškození elektroniky; baterii vždy bezpečně odpojit.
Důvody, proč dochází k poničení dílu
- Oxidace a koroze na ukostřovacích bodech a konektorech (vlhkost, sůl, stáří).
- Mechanické poškození izolace třením o okolní části nebo nevhodným vedením kabelu.
- Tepelné namáhání v motorovém prostoru vedoucí ke křehnutí izolace.
- Neodborný zásah do elektroinstalace (provizorní spojování, nevhodné uchycení, tah za kabel).
- Vibrace a postupné uvolnění úchytů, které následně způsobí poškození kabeláže.
