Popis

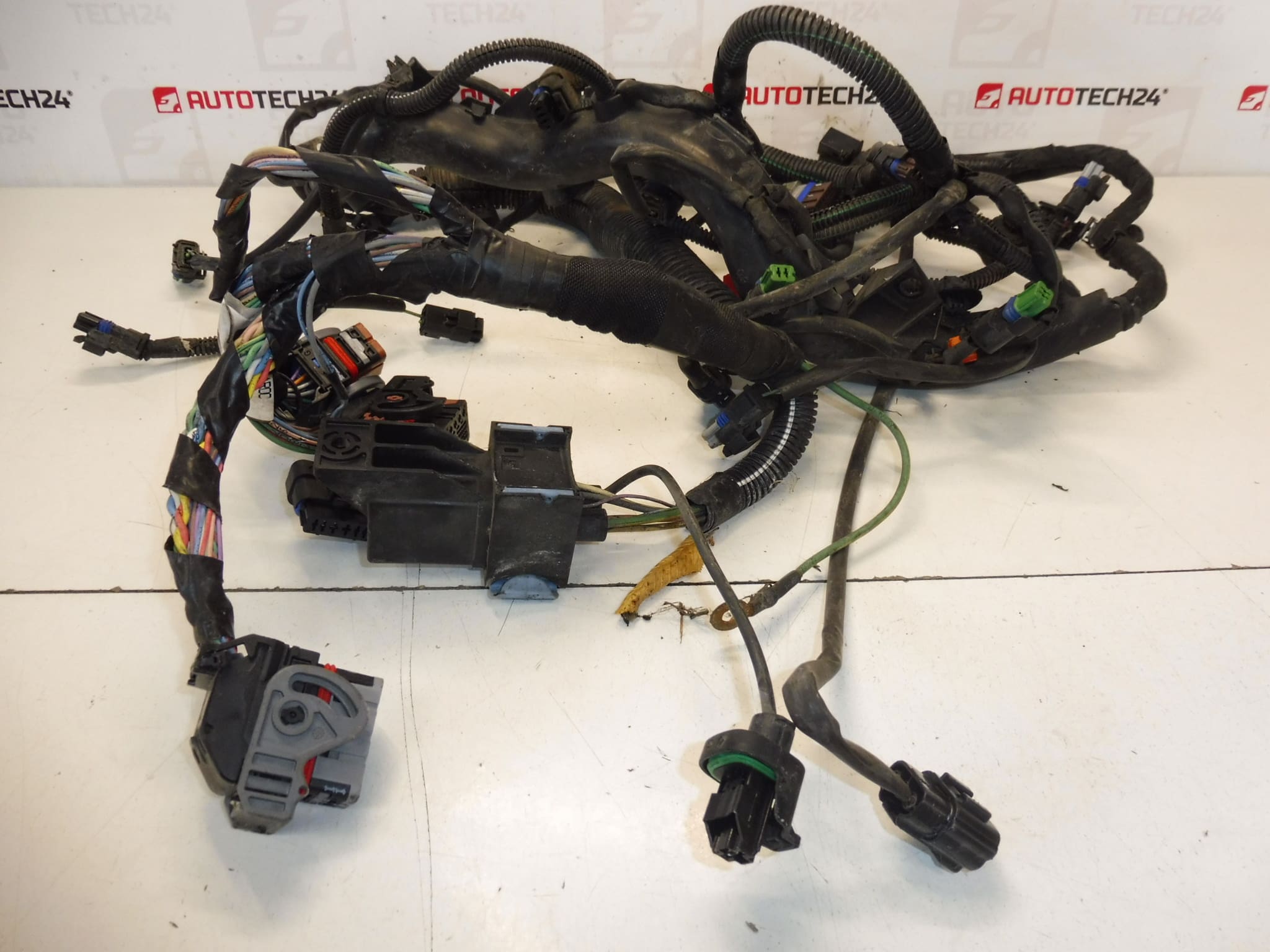

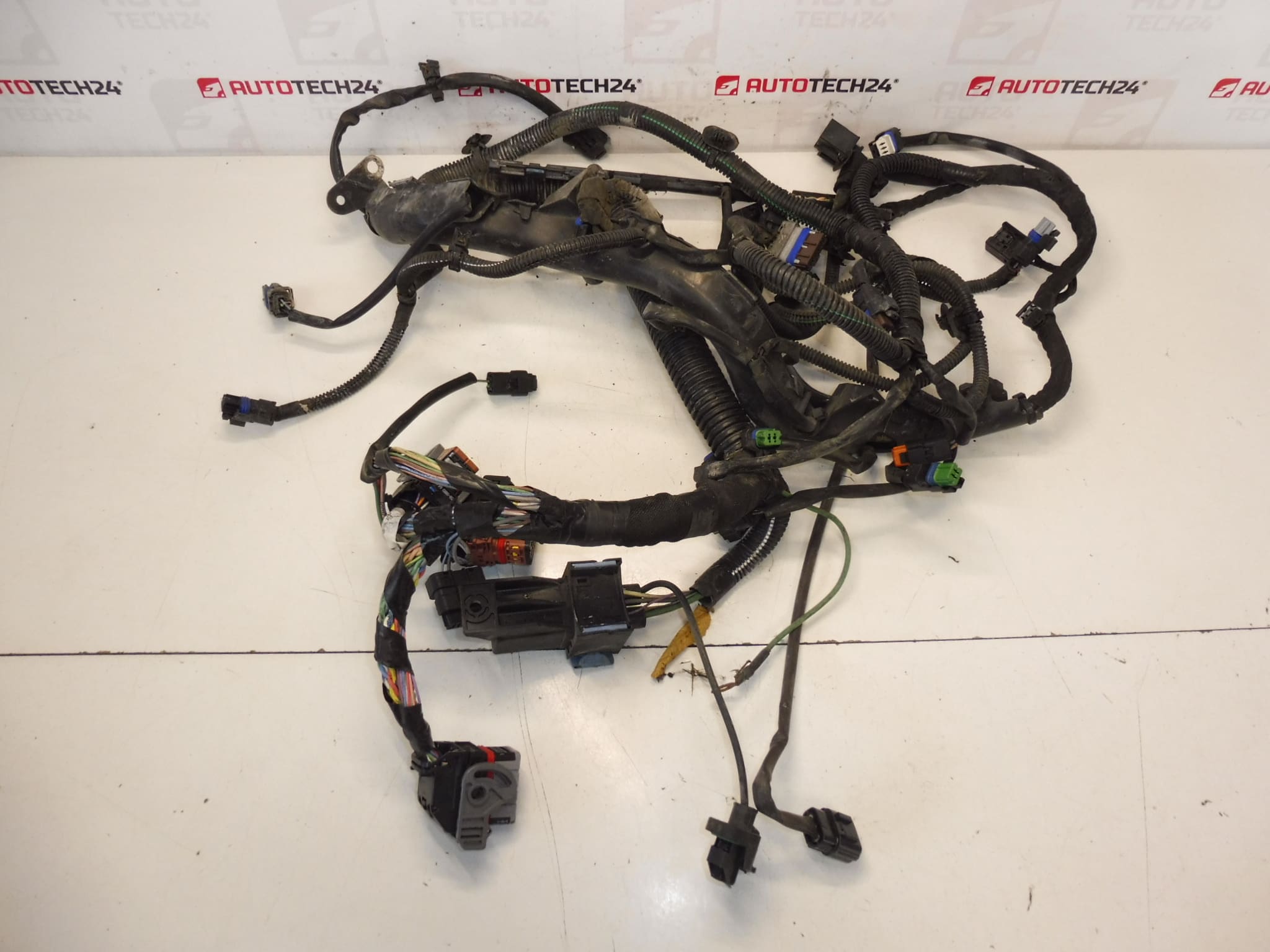

Kompletní motorový svazek pro vozy Citroën a Peugeot s motory 2.0 HDi. Je z Citroën C4 Picasso 2.0 HDi RHJ.
Kompletní svazek kabelů motoru určený pro motory 2.0 HDi, který obsahuje propojení mezi řídicí jednotkou motoru, vstřikovači, snímači, alternátorem, startérem a uzemněními. Produkt je identifikovatelný podle kódů 9684608680 a 6569RY, což usnadňuje jeho dohledání v katalogu a při opravách. Svazek je navržen tak, aby odpovídal rozvodům a upevňovacím bodům používaným u vozů Citroën/Peugeot se čtyřválcovým dieselovým motorem kódu RHJ (2.0 HDi), konkrétně ověřený původ z modelu Citroën C4 Picasso.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Citroën C4 Picasso 2.0 HDi (kód motoru RHJ)
- Kódy produktů: 9684608680, 6569RY
- Další čísla: RHJ, NFP
Funkce a popis
Motorový svazek zajišťuje přenos elektrických signálů a napájení mezi motorem a jeho periferiemi. Obsahuje vodiče a konektory pro vstřikovače, snímač otáček klikové hřídele, snímače polohy vačky, tlakové a teplotní čidla, připojení alternátoru a startéru, napájecí větve a ochranné pojistky/pojistkové pouzdro, případně zemnicí body. Správné uložení a ochrana svazku proti teplu, vlhkosti a mechanickému poškození je klíčová pro bezchybný provoz motoru.
Příznaky poškozeného svazku
- Vypínání nebo špatný chod motoru, chvění či ztráta výkonu.
- Chybové kódy, nesprávné signály od čidel (např. snímač otáček, MAF, teplota).
- Problémy při startování nebo selhání zapalování.
- Viditelné poškození izolace, přepálené vodiče nebo korodované konektory.
Důvod, proč se díl nejčastěji pokazí
Nejčastější příčiny poruch motorového svazku jsou mechanické poškození (odření nebo přiskřípnutí při práci v motorovém prostoru), tepelný rozklad izolace vlivem blízkosti výfukových komponentů nebo turbodmychadla, koroze kontaktů způsobená vlhkostí a soli a škody způsobené hlodavci (okousání kabelů). Další častou příčinou jsou poruchy v důsledku nevhodného upevnění, kdy se konektory uvolní nebo dojde k přerušení zemnicích bodů.
Doporučení k montáži
Před montáží si připravte potřebné nářadí a náhradní upevňovací prvky (stahovací pásky, držáky). Postup montáže obvykle zahrnuje následující kroky:
- Odpojte záporný pól baterie a izolujte připojení, aby nedošlo ke zkratu.
- Pečlivě označte nebo nafotografujte trasování a polohu všech konektorů před demontáží původního svazku.
- Odpojte konektory a upevňovací spony, uvolněte svazek z držáků a vyjměte jej z motorového prostoru.
- Porovnejte nové vedení s původním, zkontrolujte délky vodičů a polohu průchodek do kabiny (grommets).
- Namontujte nový svazek přesně v původních trasách, zajistěte ochrannými hadicemi tam, kde prochází blízko výfuku nebo pohyblivých částí.
- Pečlivě zapojte všechny konektory a zkontrolujte těsnost a čistotu kontaktů; v případě potřeby použijte kontaktní sprej nebo čisté elektrické kontakty.
- Před připojením baterie zkontrolujte zemnicí body a pojistky; po připojení proveďte kontrolu funkce motoru a případné diagnostické čtení chybových kódů.
Tipy pro servisní techniky
- Při opakovaných poruchách zkontrolujte nejen svazek, ale i montážní body, přehřáté komponenty a stav okolních hadic a krytů.
- U nově instalovaného svazku doporučujeme provést zkušební start a krátkou zátěžovou jízdu a následnou kontrolu chyb paměti řídicí jednotky.
- Pokud jsou konektory korodované, doporučujeme výměnu konektorových vložek nebo kompletní konektorové sestavy pro zajištění dlouhodobé spolehlivosti.
Svazek je vhodný pro automechaniky i zkušené kutily, kteří znají postupy práce v motorovém prostoru a dodržují bezpečnostní předpisy. Při instalaci dodržujte doporučení výrobce vozidla a používejte kvalitní upevňovací prvky, aby byla zajištěna dlouhodobá spolehlivost elektroinstalace motoru.
